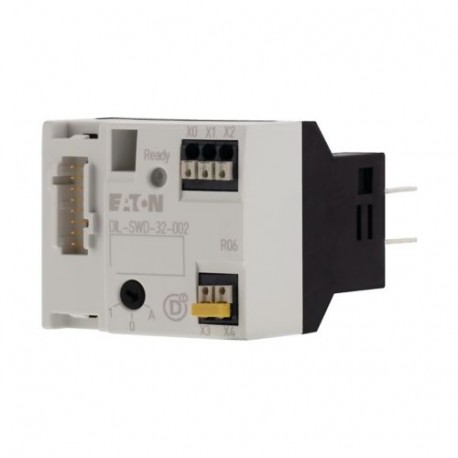

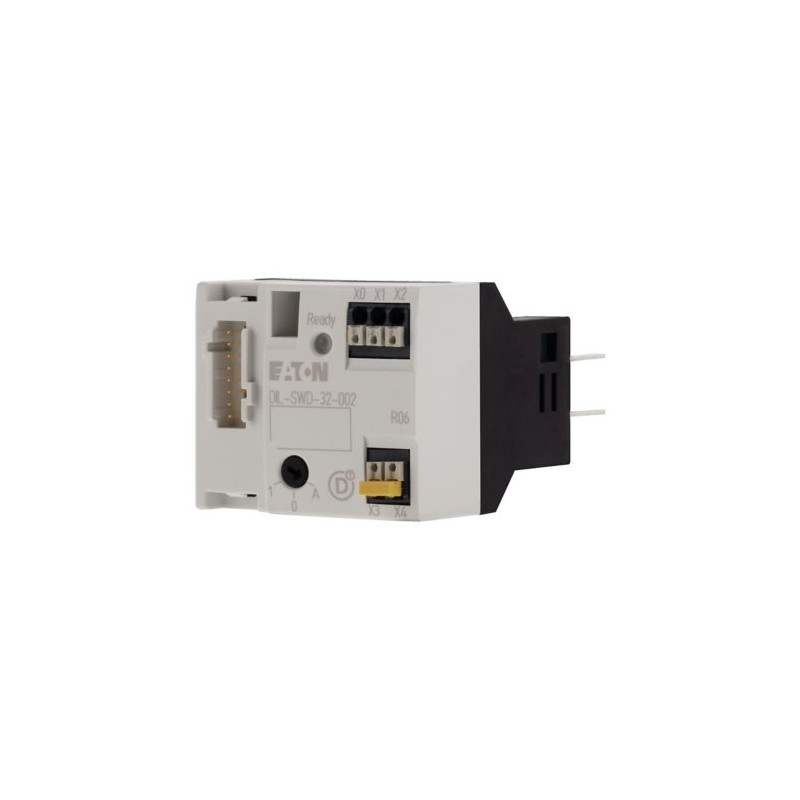

DIL-SWD-32-002 118561 EATON ELECTRIC Módulo SWDT Módulo básico de contactor Con selector Man/auto Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DIL-SWD-32-002 118561 EATON ELECTRIC Módulo SWDT Módulo básico de contactor Con selector Man/auto

DIL-SWD-32-002

118561

EATON-MOELLER

5

Módulo SWDT; Módulo básico de contactor; Con selector Man/auto;

Más detalles


Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo

Contactores hasta 170A

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $274.89
Precio unitario: $54.98

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


La función de elemento, contactor, SmartWire-DT, DDI/MSC, manual/auto
La función de elemento de Conexión SmartWire-DT: sí, Para uso con: DILM(C)7... - DILM(C)32..., DILM38... DILA..., DILMP20..., DILMP32..., DILMP45..., MSC-D(E)-...(24VDC)

Programa de entrega

Gama de productos
SmartWire-DT esclavo
Accesorios
El DEPARTAMENTO de bienestar social del contactor de módulos
La función
Para la conexión de los contactores para SmartWire-DT
Descripción
Por contactor 1 módulo es necesario.
1 enclavamiento eléctrico para la superficie de montaje de arrancadores inversores
Dos auto-suministro de entradas digitales para contactos libres de potencial
1-0-Un interruptor para funcionamiento manual o automático.
Mensajes
Contactor de posición de conmutación, el estado de las entradas digitales 1 y 2, 1-0-Un interruptor de posición
Comandos
Contactor de accionamiento
Conexión SmartWire-DT
sí
Para el uso con
DILM(C)7... - DILM(C)32...
DILM38...
DILA...
DILMP20...
DILMP32...
DILMP45...
MSC-D(E)-...(24VDC)
Configuración
viaRotary interruptor
Notas

Para el consumo de corriente de las bobinas de los contactores > 3 (UL: 2 A) el uso adicional de alimentación módulo de alimentación.

A2 conexiones no deben ser superados.

El cableado de los conjuntos de DILM 12-XRL y PKZM0-XRM12 no puede ser utilizado.

Terminales de conexión para el enclavamiento eléctrico no son adecuados para la tecnología de seguridad.

Datos técnicos

General
Normas
IEC/EN 61131-2
EN 50178
IEC/EN 60947
Dimensiones (W x H x D)
45 x 38 x 76 mm
Peso
0.04 kg
Montaje
en DILM7...DILM38
Posición de montaje
como DILM7 a DILM38
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 61131-2:2008)Amplitud constante de 3,5 mm
5 - 8,4 Hz
Vibraciones (IEC/EN 61131-2:2008)La aceleración constante 1 g
8.4 - 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
9 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
0.3 m
Compatibilidad electromagnética (EMC)
Categoría de sobretensión
II
Grado de contaminación
Dos
La descarga electrostática (IEC/EN 61131-2:2008)Descarga de aire (Nivel 3)
8 kV
La descarga electrostática (IEC/EN 61131-2:2008)Descarga de contacto (Nivel 2)
4 kV
Los campos electromagnéticos (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Los campos electromagnéticos (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Los campos electromagnéticos (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Supresión de interferencias de Radio (SmartWire-DT)
EN 55011 Clase a
Ráfaga (IEC/EN 61131-2:2008, Nivel 3)PUEDE/DP cable de bus
1 kV
Ráfaga (IEC/EN 61131-2:2008, Nivel 3)SmartWire-DT cables
1 kV
Irradiaba RFI (IEC/EN 61131-2:2008, Nivel 3)
10 V
Condiciones climáticas ambientales
Temperatura ambiente de operación (IEC 60068-2)
- 25 - +60 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento
- 30 - 70 °C
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
SmartWire-DT de la red
Tipo de estación
SmartWire-DT esclavo
La asignación de direcciones
automático
SmartWire-DT LED de estado
verde/naranja LED
Conexiones
Plug de 8 polos
Enchufe los conectores de
Dispositivo externo plug SWD4-8SF2-5
Consumo de corriente
40 mA
Pick-up de encendidopara DILM 7-9
3 W
Pick-up de encendidopara DILM 12-15
4.5 W
Pick-up de encendidopara DILM 17-38
12 W
Pick-up actualpara DILM 7-9
125 mA
Pick-up actualpara DILM 12-15
188 mA
Pick-up actualpara DILM 17-38
500 mA
Con el poder de laspara DILM 7-9
3 W
Con el poder de laspara DILM 12-15
4.5 W
Con el poder de laspara DILM 17-38
0,5 W
La celebración actualpara DILM 17-38
21 mA
La celebración actualpara DILM 12-15
188 mA
La celebración actualpara DILM 7-9
125 mA
El modo de parámetro
Manual/modo automático
sí
Configuración
viaRotary interruptor
Conexión de los contactos auxiliares
Número de
Dos
Tensión nominal [Ue]
15 V DC
La corriente de entrada a la 1 de la señal, típico
3 mA
Potencial de aislamiento
No
La longitud del Cable
≦ 2.8 m
Tipo de conexión
Empuje en las terminales
Terminal de capacidades
Sólido
0.2 - 1.5 (AWG 24 - 16) mmDos
Flexible con el casquillo
0.25 - 1.5 mmDos
Notas
suministro
Longitud mínima de 8 mm.

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0.8 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / Bus de campo, decentr. periferia - módulo e/S digital (EC001599)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / bus de Campo, la descentralización de los periféricos / bus de Campo, la descentralización de los periféricos - módulo e/S digital ([email protected] [BAA055014])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
15 - 15 V
Voltaje tipo de tensión de alimentación
DC
Número de entradas digitales
Dos
Número de salidas digitales
Uno
Entradas digitales configurables
No
Salidas digitales configurables
No
La corriente de entrada de la señal de 1
3 mA
Permitido de tensión en la entrada
15 - 15 V
El tipo de voltaje (voltaje de entrada)
DC
Tipo de salida digital
Otros
La corriente de salida
0.5 a
Permitido de tensión en la salida
El 20,4 - 28,8 V
Tipo de voltaje de salida
DC
Protección de corto circuito, salidas disponibles
No
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces de otros
Uno
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
Sí
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Accesorios del sistema
Sí
Grado de protección (IP)
IP20
Tipo de conexión eléctrica
La abrazadera de la primavera de conexión
Tiempo de retardo a la señal de cambio
10 - 84 ms
Conexión al bus de campo separados de acoplador de bus posible
Sí
Montaje en riel posible
No
Montaje en pared/montaje directo
No
Frente construir en posible
No
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
Uno
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
45 mm
Altura
38 mm
Profundidad
81 mm

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 508; CSA-C22.2 Nº 14-05; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Dos millones trescientos veinticuatro mil seiscientos cuarenta y tres
CSA Clase No.
3211-07
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Dimensiones

2723DIM-10
SmartWire-DT de protección de los módulos
DDI-SWD-32-...

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
