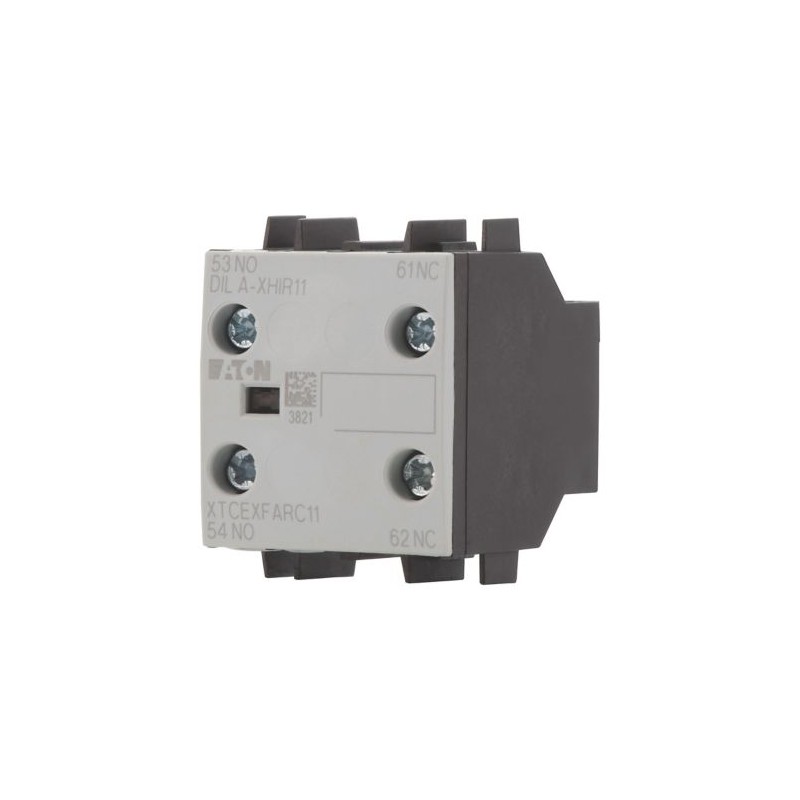

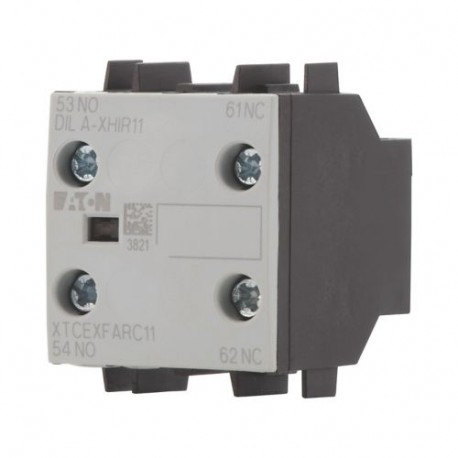

DILA-XHIR11 110140 Y7-110140 EATON ELECTRIC Hilfsschalterbaustein, 1 Schließer + 1 Öffner, Elektronik

Name: DILA-XHIR11 110140 Y7-110140 EATON ELECTRIC Hilfsschalterbaustein, 1 Schließer + 1 Öffner, Elektronik
Brand: EATON-MOELLER
SKU: ETN110140
Price: 22.07 EUR
Availability: InStock

0/5 - 0 Opiniones

Artikel-Nr.: DILA-XHIR11

Code: 110140

Katalog-Zahl: Y7-110140

Hersteller: EATON-MOELLER

Stück pro Verpackung: 5

Beschreibung:

Hilfsschalterbaustein, 1 Schließer + 1 Öffner, Elektronik

DILA-XHIR11

Eaton Moeller® series DILA Hilfsschalterbaustein, 2-polig, Ith= 16 A, 1 S, 1 Ö, Frontbefestigung, Schraubklemmen, DILA, DILM7 - DILM38, XHIR

Hilfskontaktmodul, mit verriegelten Gegenkontakten, Schaltelemente nach EN 50005, Ausführung E Kombinationen entsprechen der EN 50011 und sind zu bevorzugen., Das DC-Betätigungsschütz DILA(C)-22 darf nur mit 2-poligen Hilfskontakten kombiniert werden., Funktion: für elektronische Anwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte N/O = Schließer: 1 Ö, Kontakte Öffner = Öffner: 1 Öffner, Montageart: Frontbefestigung, Zur Verwendung mit: DILA(C)..., DILM(C)7..., DILM(C)9..., DILM(C)12..., DILM(C)15... , DILM(C)17..., DILM(C)25..., DILM(C)32..., DILM38..., DILMP20..., DILMP32..., DILMP45..., DILL..., DILMF8..., DILMF11..., DILMF14..., DILMF17..., DILMF25..., DILMF32..., Typ: Frontanbau-Hilfskontakt, Anleitung: Verriegelte Gegenkontakte nach IEC/EN 60947-5-1 Anhang L, in den Hilfskontaktmodulen, auch für die integrierten Hilfskontakte des DILM 7 - DILM32, Hilfskontakte als Spiegelkontakte nach IEC/EN 60947-4-1 Anhang F (nicht Öffner), Kennziffer und Ausführung der Kombination Unterscheidungsnummer: 51E, 42, 33

Mehr Infos

Kategorien
Niederspannungsschaltgeräte > Hilfsschalterblock

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Gesamtpreis: $132.44

Stückpreis: $26.49

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden. Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

Related products

▲

Bestseller

▲

Mehr Infos

▲

Allgemeine Spezifikation

Produktname

Eaton Moeller® series DILA Zubehör Hilfsschalterbaustein

Katalognummer

110140

Produkt Länge/Tiefe

45 mm

Produkthöhe

41 mm

Produktbreite

36 mm

Produktgewicht

0.053 kg

Zertifikat(e)

CSA File No.: 012528
UL File No.: E29184
IEC/EN 60947-4-1
CSA
CSA Class No.: 3211-03
IEC/EN 60947
CE
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
UL 508
UL
VDE 0660

EAN

4015081096862

Modellcode

DILA-XHIR11

Features & Functions

Merkmale

Entgegengerichtet verriegelte Kontakte innerhalb eines Hilfsschalterbausteins (nach IEC 60947-5-1 Anhang L)

Funktionen

Für elektronische Anwendungen

Ausstattung:

Zwangsgeführte Kontakte
Schaltglieder nach EN 50005

Anzahl der Pole

2-polig

Elektrische Anschlussart

Schraubanschluss

General

Schutzart

IP20

Schockfestigkeit

7 g, S Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5 g, Ö Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms

Lebensdauer, elektrisch

1.300.000 Schaltvorgänge (bei 230 V, AC-15, 3 A)

Lebensdauer, mechanisch

10.000.000 Schaltvorgänge (AC-betätigt)
10.000.000 Schaltvorgänge (DC-betätigt)

Ausführung

aufsteckbar

Montageart

Front fastening

Verbindung

Schraubklemmen

Betriebsfrequenz

9000 Schaltspiele/h

Überspannungskategorie

III

Verschmutzungsgrad

Schutz

Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)

Bemessungsstoßspannungsfestigkeit (Uimp)

6000 V AC

Typ

Frontale Hilfsschalterbestückung

Climatic environmental conditions

Umgebungsbetriebstemperatur – min

-25 °C

Umgebungsbetriebstemperatur – max

60 °C

Umgebungsbetriebstemperatur (gekapselt) – min

-25 °C

Umgebungsbetriebstemperatur (gekapselt) – max

40 °C

Umgebungstemperatur Lagerung - min

-40 °C

Umgebungstemperatur Lagerung - max

80 °C

Klimafestigkeit

Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)

1 x (0,75 - 1,5) mm², Schraubklemmen
2 x (0,75 - 1,5) mm², Schraubklemmen

Anschlusskapazität (fest)

2 x (0,75 - 2,5) mm², Schraubklemmen
1 x (0,75 - 2,5) mm², Schraubklemmen

Anschlusskapazität (ein-/mehrdrähtig AWG)

18 - 14, Schraubklemmen

Schr-Grö

M3,5, Anschlussschraube

Schraubendrehergröße

0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher

Anzugsdrehmoment

1,2 Nm, Schraubklemmen

Electrical rating

Konvention. therm. Strom ith b. 60°C (3-polig, off.)

16 A

Bemessungsbetriebsstrom (Ie)

6 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
1 A bei 220 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
2,5 A bei 24 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
1 A bei 60 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
0,5 A bei 110 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
10 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
6 A bei 60 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
3 A bei 110 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
0,25 A bei 220 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
10 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)

Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V

4 A

Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V

4 A

Bemessungsbetriebsstrom (le) bei AC-15, 500 V

1.5 A

Bemessungsbetriebsstrom (le) bei DC-13, 60 V

1 A

Bemessungsbetriebsstrom (le) bei DC-13, 110 V

0.5 A

Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V

0.25 A

Bemessungsisolationsspan. (Ui)

690 V

Bemessungsbetriebsspannung (Ue) bei AC - max

500 V

Bemessungsdaten Kurzschlussschutz

Max. 10 A gG/gL, Sicherung, ohne Verschweißen, Hilfskontakte

Bemessungsdaten Kurzschlussschutz ohne Verschweißen

10 A gG/gL, 500 V, Max. Sicherung, Kontakte

Sichere Trng

400 V AC, Zwischen Spule und Hilfsschaltern, Entspricht EN 61140
400 V AC, Zwischen den Hilfsschaltern, Entspricht EN 61140

Schaltvermögen (Hilfskontakte, allgemeine Anwendung)

10 A, 600 VAC, (UL/CSA)
1 A, 250 VDC, (UL/CSA)

Schaltvermögen (Hilfskontakte, Steuerzyklus)

P300, DC-betätigt (UL/CSA)
A600, AC-betätigt (UL/CSA)

Contacts

Codenummer

33 in Kombination mit DILA(C)-22
42 in Kombination mit DILA(C)-31
51E in Kombination mit DILA(C)-40

Kontaktzuverlässigkeit

λ < 1/10⁸ (1 Ausfall bei 100.000.000 Schaltvorgängen bei Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
λ < 5,3 x 1/10⁸ (1 Ausfall bei 19.000.000 Schaltvorgängen bei Uₑ = 24 V DC, Umin = 17 V, Imin = 1 mA)

Anzahl der Kontakte (Wechsler)

Anzahl der Kontakte (Öffner)

Anzahl der Kontakte (Schließer)

Design verification

Geräteverlustleistung, stromabhängig pvid

0 W

Verlustleistungskapazität Pdiss

0 W

Verlustleistung pro Pol, stromabhängig, Pvid

0.16 W

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)

4 A

Statische Verlustleistung, stromunabhängig PVS

0 W

10.2.2 Korrosionsbeständigkeit
