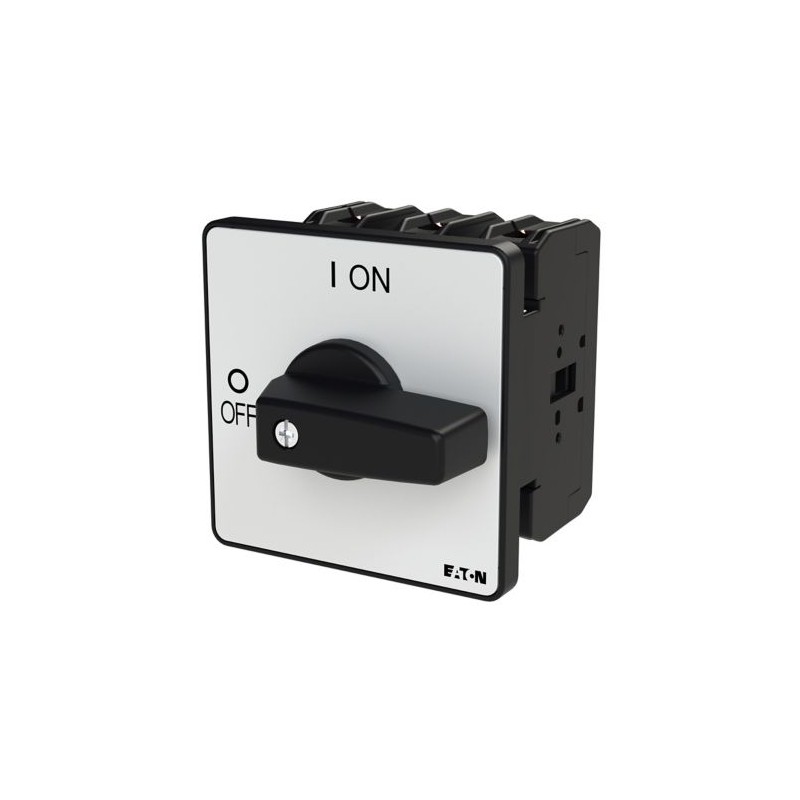

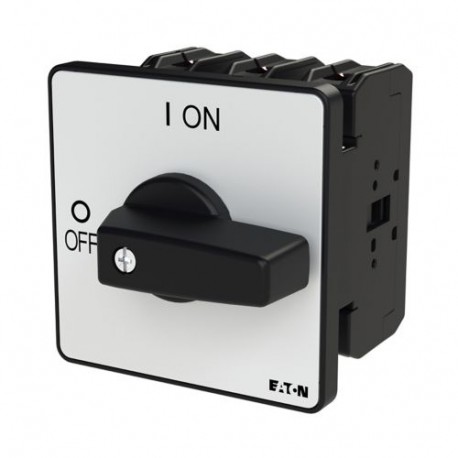

P3-100/E 067201 0001456128 EATON ELECTRIC EIN-AUS-Schalter, 3-polig, 100 A, Einbau Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

P3-100/E 067201 0001456128 EATON ELECTRIC EIN-AUS-Schalter, 3-polig, 100 A, Einbau

P3-100/E

067201

Y7-67201

EATON-MOELLER

EIN-AUS-Schalter, 3-polig, 100 A, Einbau

ON-OFF 3-poliger Trennschalter 100 A Unterputz

Eaton Moeller® series P3 EIN-AUS-Schalter, P3, 100 A, Einbau, 3-polig, mit schwarzem Knebel und Frontschild

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Trennschalter und Nockenschalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $196.23
Stückpreis: $196.23

Menge Preis
1+$196.23
2+$177.69
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series P3 On-off switch
Katalognummer
067201
Produkt Länge/Tiefe
100 mm
Produkthöhe
90 mm
Produktbreite
90 mm
Produktgewicht
0.33 kg
Zertifikat(e)
CSA File No.: 012528
CSA Class No.: 3211-05
UL Category Control No.: NLRV
VDE 0660
UL 60947-4-1
IEC/EN 60947
CSA
UL File No.: E36332
IEC/EN 60947-3
UL
CSA-C22.2 No. 94
IEC/EN 60204
CE
CSA-C22.2 No. 60947-4-1-14
Kataloghinweise
Bemessungskurzzeitstromfestigkeit (Icw) für eine Zeit von 1 Sekunde
EAN
4015080672012
Modellcode
P3-100/E

Merkmale und Funktionen

Ausstattung:
Schwarzer Knebelgriff und Frontplatte
Anzahl der Pole
3

Allgemein

Zubehör
Vom Benutzer montierter Hilfsschalter oder Neutralleiter.
Schutzart
NEMA 12
Schutzart, Vorderseite
IP65
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Montageart
Einbau
Einbaulage
beliebig
Betriebsfrequenz
1200 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
EIN-AUS-Schalter
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Sichere Trng
440 VAC, Zwischen den Kontakten, Entspricht EN 61140
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Geeignet für
Frontbefestigung 4-Loch
Nebenstromkreise, als Motortrennschalter geeignet, (UL/CSA)

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität
1 x (1,5 - 25) mm², feindrähtig mit Aderendhülse nach DIN 46228
2 x (2,5 - 10) mm², ein- oder mehrdrähtig
14 - 2 AWG, ein- oder feindrähtig mit Aderendhülse
2 x (1.5 - 6) mm², feindrähtig mit Aderendhülse nach DIN 46228
1 x (2,5 - 35) mm², ein- oder mehrdrähtig
Schr-Grö
M5, Anschlussschraube
Anzugsdrehmoment
26.5 lb-in, Schraubklemmen
3 Nm, Schraubklemmen

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V (cos phi zu IEC60947-3)
760 A
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
740 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
880 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
520 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
71 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
71 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
65 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
23.8 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
100 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
100 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
100 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
96 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
68 A
Bemess.betriebsstrom (le) bei DC-1, Lasttrennschalter l/r = 1 ms
100 A
Bemess.betriebsstrom (le) bei DC-23A, 24 V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 48V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 60 V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 120 V
25 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
37 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
37 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
37 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
55 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
55 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
55 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
100 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
4 kA (Lastseite)
80 kA (Versorgungsseite)
Bemessungskurzzeitstromfestigkeit (Icw)
2 kA
Bemess.kurzschlussstrom (einf. Bemess.)
150A, max. Sicherung, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz
100 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
Anzahl Kontakte in Serie bei DC-23A, 24 V
1
Anzahl Kontakte in Serie bei DC-23A, 48 V
2
Anzahl Kontakte in Serie bei DC-23A, 60 V
2
Anzahl Kontakte in Serie bei DC-23A, 120 V
3
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
100 A, Bei Einsatz mit Neutralleiter IU = max. 90 A, Bemessungsdauerstrom max. (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, IU, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
P600 (UL/CSA)
A600 (UL/CSA)
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN60947-3)
950 A
Spannung je Kontaktpaar in Serie
60 V

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
5 HP
Zugeordn. Motorleistg b. 200/208V 60Hz 1phas
10 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
20 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
15 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
25 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
60 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
75 HP

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Betätigungselement

Farbe des Auslösers
Schwarz
Stellgliedtyp
Kurzer Knebelgriff

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
7.5 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
100 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
P3-100/E Y7-67201 067201 ES_029383.pdf 2 Mbytes P3-100/E Y7-67201 067201 ES_029383.pdf
