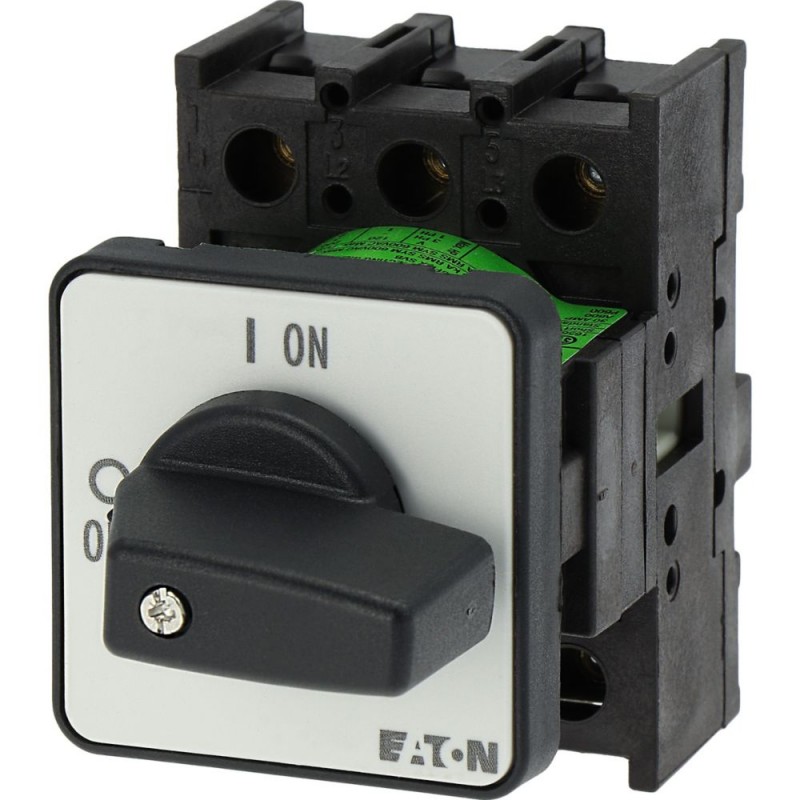

P1-32/E 079065 Y7-79065 EATON ELECTRIC EIN-AUS-Schalter, 3-polig, 32 A, Einbau Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

P1-32/E 079065 Y7-79065 EATON ELECTRIC EIN-AUS-Schalter, 3-polig, 32 A, Einbau

P1-32/E

079065

Y7-79065

EATON-MOELLER

EIN-AUS-Schalter, 3-polig, 32 A, Einbau

ON-OFF 3-poliger Trennschalter 32 A Unterputzmontage

Eaton Moeller® series P1 EIN-AUS-Schalter, P1, 32 A, Einbau, 3-polig, mit schwarzem Knebel und Frontschild

Ein-Aus-Schalter, P1, Bemessungsstrom ohne Unterbrechung (Iu): 32 A, Ausgestattet mit: Daumengriff und Frontplatte, Montagemethode: Unterputzmontage, Polzahl: Dreipolig, Schutzart: NEMA 12

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $67.99
Stückpreis: $67.99
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series P1 On-off switch
Katalognummer
079065
Produkt Länge/Tiefe
95 mm
Produkthöhe
70 mm
Produktbreite
49 mm
Produktgewicht
0.143 kg
Zertifikat(e)
CE
CSA Class No.: 3211-05
CSA-C22.2 No. 94
CSA
UL File No.: E36332
CSA-C22.2 No. 60947-4-1-14
UL 60947-4-1
VDE 0660
CSA File No.: 012528
IEC/EN 60947
IEC/EN 60947-3
IEC/EN 60204
UL
UL Category Control No.: NLRV
Kataloghinweise
Bemessungskurzzeitstromfestigkeit (Icw) für eine Zeit von 1 Sekunde
EAN
4015080790655
Modellcode
P1-32/E

Merkmale und Funktionen

Ausstattung:
Schwarzer Knebelgriff und Frontplatte
Anzahl der Pole
3

Allgemein

Zubehör
Vom Benutzer montierter Hilfsschalter oder Neutralleiter.
Schutzart
NEMA 12
Schutzart, Vorderseite
IP65
Lebensdauer, mechanisch
300.000 Schaltvorgänge
Montageart
Einbau
Einbaulage
beliebig
Betriebsfrequenz
1200 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
EIN-AUS-Schalter
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Sichere Trng
440 V AC, Zwischen den Kontakten, Entspricht EN 61140
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Geeignet für
Frontbefestigung 4-Loch
Nebenstromkreise, als Motortrennschalter geeignet, (UL/CSA)

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität
1 x (1,5 - 6) mm², ein- oder mehrdrähtig
2 x (1,5 - 6) mm², ein- oder mehrdrähtig
1 x (1 - 4) mm², feindrähtig mit Aderendhülse nach DIN 46228
2 x (1 - 4) mm², feindrähtig mit Aderendhülse nach DIN 46228
14 - 8 AWG, ein- oder feindrähtig mit Aderendhülse
Schr-Grö
M4, Anschlussschraube
Anzugsdrehmoment
1.6 Nm, Schraubklemmen
14,1 lb-in, Schraubklemmen

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V (cos phi zu IEC60947-3)
260 A
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
300 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
290 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
250 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
26.4 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
26.4 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
23.4 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
14.7 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
32 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
32 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
32 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
30 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
19.8 A
Bemess.betriebsstrom (le) bei DC-1, Lasttrennschalter l/r = 1 ms
32 A
Bemess.betriebsstrom (le) bei DC-23A, 24 V
25 A
Bemessungsbetriebsstrom (le) bei DC-23A, 48V
25 A
Bemessungsbetriebsstrom (le) bei DC-23A, 60 V
25 A
Bemessungsbetriebsstrom (le) bei DC-23A, 120 V
12 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
13 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
13 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
15 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
15 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
18.5 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
15 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
32 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
80 kA
Bemessungskurzzeitstromfestigkeit (Icw)
640 A, Kontakte, 1 Sekunde
0,64 kA
Bemess.kurzschlussstrom (einf. Bemess.)
5 kA, SCCR (UL/CSA)
110 A, max. Sicherung, SCCR (UL/CSA)
Bem.kurzschl.strom (hoher Fehlerstr.)
50 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz
50 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
Anzahl Kontakte in Serie bei DC-23A, 24 V
1
Anzahl Kontakte in Serie bei DC-23A, 48 V
2
Anzahl Kontakte in Serie bei DC-23A, 60 V
2
Anzahl Kontakte in Serie bei DC-23A, 120 V
3
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
30 A, Bemessungsdauerstrom max. (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, IU, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A600 (UL/CSA)
P600 (UL/CSA)
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN60947-3)
320 A
Spannung je Kontaktpaar in Serie
60 V

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
1 HP
Zugeordn. Motorleistg b. 200/208V 60Hz 1phas
2 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
3 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
3 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
7.5 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
10 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
15 HP

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Betätigungselement

Farbe des Auslösers
Schwarz (Black)
Stellgliedtyp
Kurzer Knebelgriff

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
1.8 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
32 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 079065 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 32 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 32 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 13 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0.64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 15 kW
Schaltleistung bei 400 V (EF009166) 15 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 80 kA
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch (EF007247) Ja
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) kurzer Drehgriff
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) 12
Breite (EF000008) 49 mm
Höhe (EF000040) 70 mm
Tiefe (EF000049) 95 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P1-32/E Y7-79065 079065 ES_199898.pdf 1 Mbytes P1-32/E Y7-79065 079065 ES_199898.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
