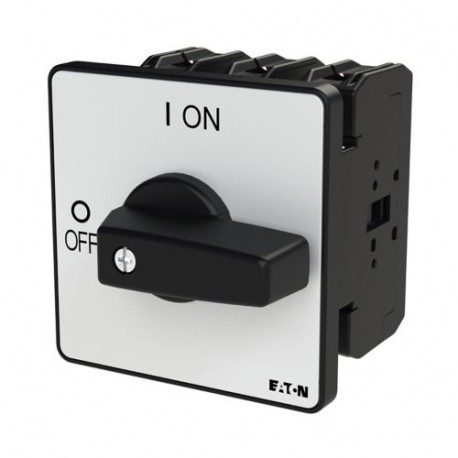

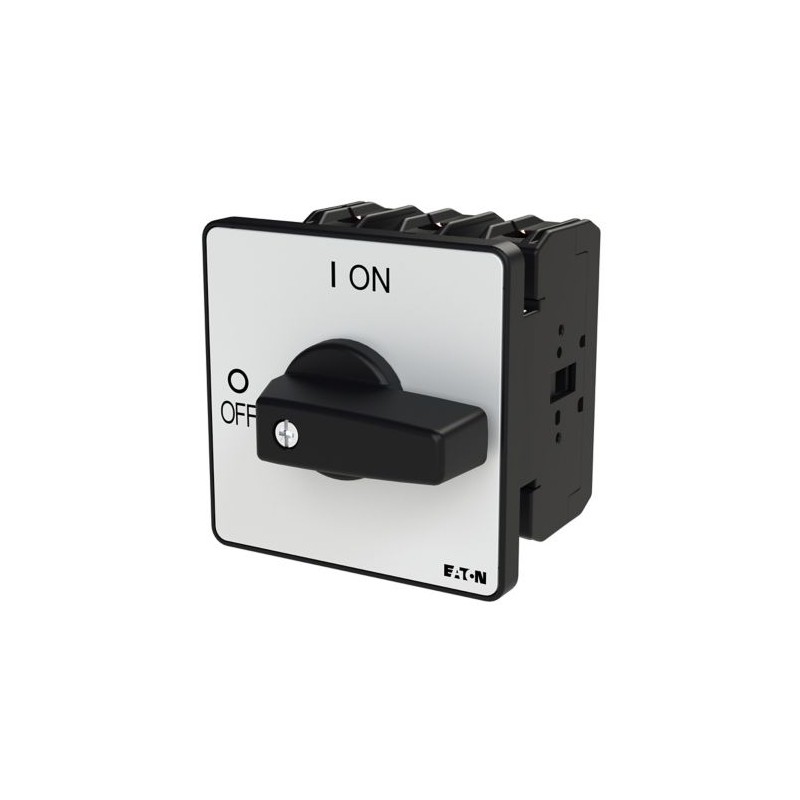

P3-100/E 067201 Y7-67201 EATON ELECTRIC Interrupteurs Marche-Arrêt, tripolaire, 100 A, Montage encastré
P3-100/E
067201
Y7-67201
EATON-MOELLER
Interrupteurs Marche-Arrêt, tripolaire, 100 A, Montage encastré
Sectionneur ON-OFF 3 pôles 100 A encastré
Eaton Moeller® series P3 Interrupteur Marche-Arrêt, P3, 100 A, montage encastré, tripolaire, avec manette noire et plastron
Interrupteur On-Off, Gamme de produits : Interrupteur On-Off, Référence du groupe de pièces : P3, avec poignée noire et plaque frontale, Informations sur l’équipement fourni : Contact auxiliaire ou conducteur neutre monté par l’utilisateur., 3 pôles, Degré de protection : Avant IP65, Conception : encastrement, Puissance du moteur AC-23A, 50 - 60 Hz 400 V : P = 55 kW, Courant nominal ininterrompu : Iu = 100 A, Normes : IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Interrupteur-sectionneur selon IEC/EN 60947-3
Appareillage industriel basse tension > Interrupteur-sectionneur
Sectionneurs et commutateurs à cames
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
| Nom du produit | Interrupteur Marche-Arrêt P3 Eaton Moeller® series |
| Numéro de catalogue | 067201 |
| Code de modèle | P3-100/E |
| EAN | 4015080672012 |
| Longueur du produit | 100 mm |
| Hauteur du produit | 90 mm |
| Largeur du produit | 90 mm |
| Poids du produit | 0.33 kg |
| Certifications | CSA File No.: 012528 CSA Class No.: 3211-05 UL Category Control No.: NLRV VDE 0660 UL 60947-4-1 IEC/EN 60947 CSA UL File No.: E36332 IEC/EN 60947-3 UL CSA-C22.2 No. 94 IEC/EN 60204 CE CSA-C22.2 No. 60947-4-1-14 |
| Notes de catalogue | Courant nominal de courte durée admissible (Icw) pendant 1 seconde |
Features & Functions
| Équipé de : | Manette noire et plastron |
| Nombre de pôles | 3 |
General information
| Accessoires | Contact auxiliaire ou contrôle d’isolement installé par l’utilisateur. |
| Degré de protection | NEMA 12 |
| Degré de protection (face avant) | IP65 |
| Longévité mécanique | 100 000 opérations |
| Mode de pose | Montage encastré |
| Position de montage | Selon besoin |
| Fréquence de fonctionnement | 1200 manœuvres/h |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Catégorie de produit | Interrupteurs Marche-Arrêt |
| Catégorie de produit | Interrupteurs Marche-Arrêt |
| Tension assignée de tenue aux chocs (Uimp) | 6 000 V AC |
| Sécurité de l'isolation | 440 V CA, entre les contacts, conforme norme EN 61140 |
| Paramètre de sécurité (EN ISO 13849-1) | Valeurs B10d conformes à la norme EN ISO 13849-1, tableau C.1 |
| Résistance aux chocs | 15 g, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 20 ms |
| Adapté à | Montage avant à 4 trous Circuits de dérivation, utilisables pour la déconnexion des moteurs, (UL/CSA) |
Climatic environmental conditions
| Température ambiante de fonctionnement - min. | -25 °C |
| Température ambiante de fonctionnement - max. | 50 °C |
| Température ambiante de fonctionnement (lieu clos) - min. | -25 °C |
| Température ambiante de fonctionnement (lieu clos) - max. | 40 °C |
| Résistance climatique | Exposition à l'humidité, cyclique, conforme à la norme IEC 60068-2-30 Exposition à l'humidité en continu, conforme à la norme IEC 60068-2-78 |
Terminal capacities
| Sections raccordables | 1 x (1,5 - 25) mm², Conducteur souple avec embout selon DIN 46228 2 x (2,5 - 10) mm², âme massive ou multibrins 14 - 2 AWG, rigide ou souple avec embout 2 x (1,5 - 6) mm², Conducteur souple avec embout selon DIN 46228 1 x (2,5 - 35) mm², âme massive ou multibrins |
| Taille de vis | M5, Vis de borne |
| Couple de serrage | 26,5 lb-in, Bornes à vis 3 Nm, Bornes à vis |
Electrical rating
| Pouvoir de coupure assigné à 220/230 V (cos phi à IEC 60947-3) | 760 A |
| Pouvoir de coupure assigné à 400/415 V (cos phi à IEC 60947-3) | 740 A |
| Pouvoir de coupure assigné à 500 V (cos phi à IEC 60947-3) | 880 A |
| Pouvoir de coupure assigné à 660/690 V (cos phi à IEC 60947-3) | 520 A |
| Courant assigné d'emploi (Ie) AC-3, 220 V, 230 V, 240 V | 71 A |
| Courant assigné d'emploi (Ie) AC-3, 380 V, 400 V, 415 V | 71 A |
| Courant assigné d'emploi CA-3, 500 V | 65 A |
| Courant assigné d'emploi (Ie) AC-3, 660 V, 690 V | 23.8 A |
| Courant assigné d'emploi (le) AC-21, 440 V | 100 A |
| Courant assigné d'emploi (le) AC-23, 230 V | 100 A |
| Courant assigné d'emploi (Ie) AC-23A, 400 V, 415 V | 100 A |
| Courant assigné d'emploi AC-23A, 500 V | 96 A |
| Courant assigné d'emploi (le) AC-23A, 690 V | 68 A |
| Courant assigné d'emploi (le) DC-1, interrupteurs-sectionneurs l/r = 1 ms | 100 A |
| Courant assigné d'emploi (le) DC-23A, 24 V | 50 A |
| Courant assigné d'emploi (le) DC-23A, 48 V | 50 A |
| Courant assigné d'emploi (le) DC-23A, 60 V | 50 A |
| Courant assigné d'emploi (le) DC-23A, 120 V | 25 A |
| Puissance assignée d’emploi en AC-3, 380/400 V, 50 Hz | 37 kW |
| Puissance assignée d'emploi AC-3, 415 V, 50 Hz | 37 kW |
| Puissance assignée d'emploi AC-3, 500 V, 50 Hz | 45 kW |
| Puissance assignée d'emploi AC-3, 690 V, 50 Hz | 37 kW |
| Puissance assignée d'emploi AC-23A, 220/230 V, 50 Hz | 30 kW |
| Puissance assignée d’emploi en AC-23A, 400 V, 50 Hz | 55 kW |
| Puissance assignée d'emploi AC-23A, 500 V, 50 Hz | 55 kW |
| Puissance assignée d'emploi AC-23A, 690 V, 50 Hz | 55 kW |
| Tension nominale (Ue) en AC - max. | 690 V |
| Courant assigné ininterrompu (Iu) | 100 A |
| Courant ininterrompu | Le courant assigné ininterrompu Iu est donné pour la section transversale max. |
Short-circuit rating
| Courant assigné de court-circuit conditionnel (Iq) | 4 kA (côté charge) 80 kA (côté alimentation) |
| Courant assigné de courte durée admissible (lw) | 2 kA |
| Courant nominal de court-circuit (carac. nominales de base) | 150A, Fusible max., SCCR (UL/CSA) 10 kA, CCCN (UL/CSA) |
| Carac nominales de protection contre les courts-circuits | 100 A gG/gL, Fusible, Contacts |
Switching capacity
| Charge max. admissible | 1,6 x Iₑ (avec fonctionnement intermittent 12, 40 % du facteur de marche) 2 x Iₑ (avec fonctionnement intermittent 12, 25 % du facteur de marche) 1,3 x Iₑ (avec fonctionnement intermittent 12, 60 % du facteur de marche) |
| Nombre de contacts en série DC-23A, 24 V | 1 |
| Nombre de contacts en série DC-23A, 48 V | 2 |
| Nombre de contacts en série DC-23A, 60 V | 2 |
| Nombre de contacts en série DC-23A, 120 V | 3 |
| Puissance d'interruption (contacts principaux, utilisation gén.) | 100 A, En cas d’utilisation avec un conducteur neutre IU = max 90 A, Courant ininterrompu assigné max. (UL/CSA) |
| Puissance d'interruption (contacts auxiliaires, utilisation générale) | 10 A, IU, (UL/CSA) |
| Puissance d'interruption (contacts auxiliaires, cycle pilote) | P600 (UL/CSA) A600 (UL/CSA) |
| Pouvoir assigné de fermeture jusqu'à 690 V (cps phi à IEC/EN 60947-3) | 950 A |
| Tension par contact en série | 60 V |
Motor rating
| Puissance assignée du moteur à 115/120 V, 60 Hz, monophasée | 5 HP |
| Puissance assigné du moteur à 200/208 V, 60 Hz, monophasée | 10 HP |
| Puissance assigné du moteur à 200/208 V, 60 Hz, triphasée | 20 HP |
| Puissance assignée du moteur à 230/240 V, 60 Hz, monophasée | 15 HP |
| Puissance moteur assignée de 230/240 V, 60 Hz, triphasée | 25 HP |
| Puissance moteur attribuée de 460/480 V, 60 Hz, triphasée | 60 HP |
| Puissance moteur assignée de 575/600 V, 60 Hz, triphasée | 75 HP |
Contacts
| Fiabilité des contacts | 1 défaillance pour 100 000 manœuvres de commutation déterminées statistiquement, à 24 V CC, 10 mA) |
| Nombre de contacts auxiliaires (inverseurs) | 0 |
| Nombre de contacts auxiliaires (normalement fermés) | 0 |
| Nombre de contacts auxiliaires (normalement ouverts) | 0 |
Actuator
| Couleur de l'actionneur | Noir |
| Type d’actionneur | poignée tournante courte |
Design verification
| Dissipation thermique du matériel, Pvid en fonction du courant | 0 W |
| Capacité de dissipation thermique Pdiss | 0 W |
| Dissipation thermique par pôle, en fonction du courant Pvid | 7.5 W |
| Courant assigné d'emploi pour la dissipation thermique indiquée (In) | 100 A |
| Dissipation thermique statique, indépendante du courant Pvs | 0 W |
| 10.2.2 Résistance à la corrosion | Répond aux exigences de la norme du produit. |
| 10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers | Répond aux exigences de la norme du produit. |
| 10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale | Répond aux exigences de la norme du produit. |
| 10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes | Répond aux exigences de la norme du produit. |
| 10.2.4 Résistance aux UV | Résistance aux UV uniquement en association avec un écran de protection. |
| 10.2.5 Levage | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.2.6 Essai de choc | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.2.7 Inscriptions | Répond aux exigences de la norme du produit. |
| 10.3 Degré de protection des assemblages | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.4 Distances d'isolement et lignes de fuite | Répond aux exigences de la norme du produit. |
| 10.5 Protection contre les chocs électriques | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.6 Montage de matériel | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.7 Circuits électriques et raccordements internes | Relève de la responsabilité du tableautier. |
| 10.8 Raccordements pour conducteurs passés de l'extérieur | Relève de la responsabilité du tableautier. |
| 10.9.2 Tension de tenue à fréquence industrielle | Relève de la responsabilité du tableautier. |
| 10.9.3 Tension de tenue aux chocs | Relève de la responsabilité du tableautier. |
| 10.9.4 Test de boîtiers en matière isolante | Relève de la responsabilité du tableautier. |
| 10.10 Echauffement | Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils. |
| 10.11 Tenue aux courts-circuits | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.12 Compatibilité électromagnétique | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.13 Fonctionnement mécanique | Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte. |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Non |
| Finition interrupteur de maintenance/réparation (EF006986) | Non |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 690 V |
| Tension de fonctionnement normale (EF001435) | 690 V |
| Courant permanent nominal Iu (EF001389) | 100 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 100 A |
| Courant permanent nominal , CA-21, 400 V (EF009165) | 100 A |
| Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) | 37 kW |
| Courant nominal de courte durée admissible Icw (EF007050) | 2 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 55 kW |
| Puissance de commutation à 400 V (EF009166) | 55 kW |
| Intensité de court-circuit nominale conditionnelle Iq (EF001444) | 80 kA |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Technique d'encastrement fixe pour appareil encastré |
| Adapté à une fixation frontale à 4 trous (EF007247) | Oui |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Non |
| Adapté à un montage intermédiaire (EF007264) | Non |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante courte |
| Verrouillable (EF006281) | Non |
| Type de raccordement du circuit principal (EF006819) | Borne à vis |
| Avec un câblage préparé (EF016444) | Non |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | 12 |
| Largeur (EF000008) | 90 mm |
| Hauteur (EF000040) | 90 mm |
| Profondeur (EF000049) | 100 mm |
