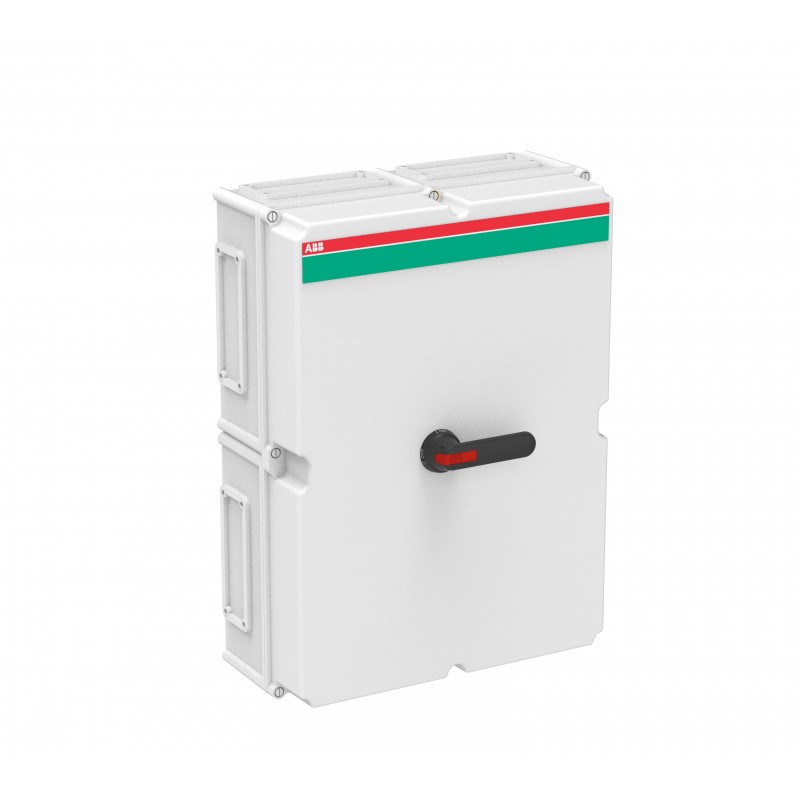

1SCA022276R9480 ABB OT250KFCC6T Sicherheitsschalter
1SCA022276R9480
ABB
OT250KFCC6T Sicherheitsschalter
Int. Box Trennschalter OT250KFCC6T
Sicherheitsschalter im Kunststoffgehäuse 6-polig 132 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | a069d43e-ac27-4561-b651-14e6673d72b2 Finnland (FI) |
| Vereinfachtes SCIP | 0fa0838a-a12c-429c-9745-b9a7d134a5c9 Deutschland (DE) |
| 3d754f1d-5cdb-46f4-8c78-ce2bb12674b3 Frankreich (FR) | |
| 98086d62-dafd-46ca-b1da-62cf37d2a6d1 Ungarn (HU) | |
| 99c80be3-c91c-4f88-826d-4b5ec3f332f6 Dänemark (DK) | |
| 50516732-0255-4b76-acf3-72829480d07b Polen (PL) | |
| 3aedc327-2522-48b3-8cb9-b3867c3bf6ab Ungarn (HU) | |
| 2f9f2288-e356-403b-a661-ba6c09147080 Estland (EE) | |
| bd0e9212-5a0b-4106-a07c-0aa171b959bb Griechenland (GR) | |
| d23d1c3f-bb42-442f-b6b4-1c4d77abc84b Portugal (PT) | |
| 05729be0-00e2-4499-8a0c-9c092c2182c0 Tschechische Republik (CZ) | |
| 8b1956ca-9468-44fc-adf1-b675c669524b Polen (PL) | |
| a5b07bee-aedb-4334-9f3a-377cdd051e86 Niederlande (NL) | |
| 7fce5ce8-c680-47c3-8d38-d88327184160 Belgien (BE) | |
| a65e8cb4-6269-4827-b8af-83a62ff135f3 Deutschland (DE) | |
| 249edc44-8bf3-4851-8d3a-08a6ecb4d11b Kroatien (CR) | |
| 0f8a0f7b-3783-401f-9059-395d3ba5c49e Deutschland (DE) | |
| a47aab44-caa5-450b-bde5-319f83fa73b8 Frankreich (FR) | |
| 80dbd9d0-06f4-4be8-afad-fb001587e57b Polen (PL) | |
| b1abfe9e-b857-44df-b34f-932150f91594 Deutschland (DE) | |
| e880e70f-ae4c-431c-9a7c-90794a1642ca Spanien (ES) | |
| 9cfa0047-5310-46b1-a564-3b6eff396f4b Italien (IT) | |
| 44f33d89-3dd9-442f-8fae-78d2d8de7a7c Deutschland (DE) | |
| e1f5f6d7-7ae7-4054-8b78-8ca480b8ceb4 Schweden (SE) | |
| c5539b26-939c-44a4-81bc-a6e071d4b147 Norwegen (NO) | |
| 8a7f6ae5-1110-4a58-b676-94a9ca734cce Schweden (SE) | |
| 1b275123-c1ed-4d3d-ac54-c4d53bc1222e Bulgarien (BG) | |
| 71666bc1-2bae-4ec7-af70-b626f3d2151b Belgien (BE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340015M0004 |
| Mechanische Zeichnungen | OTPK765625P2II.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 560 mm |
| Höhe (Netto-Abmessung) | 760 mm |
| Tiefe (Netto-Abmessung) | 250 mm |
| Nettogewicht | 19.43 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 575 mm |
| Länge Verpackungseinheit 1 | 780 mm |
| Höhe Verpackungseinheit 1 | 340 mm |
| Bruttogewicht Verpackungseinheit 1 | 21.6 kg |
| EAN Verpackungseinheit 1 | 6417019063287 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 2xII-flange / 2xII-flange |
| Farbe | lichtgrau |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 8 mm |
| PE-Schraubklemme 4pc,10 ... 70 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Kunststoff |
| Grifffarbe | schwarz |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK08 |
| Maximale Anzahl montierbarer Hilfskontakte | 4 NO, 2 NC |
| Angebaute Hilfskontakte | 4 NO, 2 NC |
| Neutralleitertyp | kein Neutralleiteranschluss |
| Anzahl Hilfskontakte Öffner | 2 |
| Anzahl Hilfskontakte Schließer | 4 |
| Anzahl Pole | 6P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Position der PE-Klemmen | Zugang oben - Abgang unten |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 40.5 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340025D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642407 |
| E-Nummer (Norwegen) | 1429368 |
| E-Nummer (Schweden) | 3140260 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 250 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 250 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 132 kW |
| Schaltleistung bei 400 V (EF009166) | 132 kW |
| Polzahl (EF001391) | 6 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 2 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 4 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
