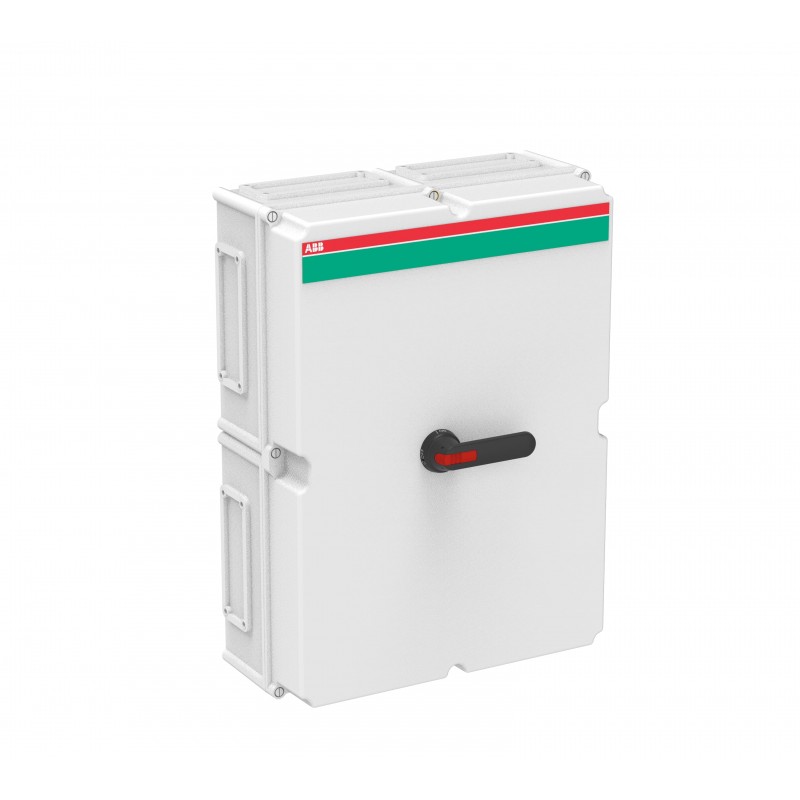

1SCA022276R9480 ABB OT250KFCC6T interrupteur de Sécurité
1SCA022276R9480
ABB
OT250KFCC6T interrupteur de Sécurité
Boîtier int. déconnecteur OT250KFCC6T
OT250KFCC6T Safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | a069d43e-ac27-4561-b651-14e6673d72b2 Finland |
| SCIP simplifié | 0fa0838a-a12c-429c-9745-b9a7d134a5c9 Germany |
| 3d754f1d-5cdb-46f4-8c78-ce2bb12674b3 France | |
| 98086d62-dafd-46ca-b1da-62cf37d2a6d1 Hungary | |
| 99c80be3-c91c-4f88-826d-4b5ec3f332f6 Denmark | |
| 50516732-0255-4b76-acf3-72829480d07b Poland | |
| 3aedc327-2522-48b3-8cb9-b3867c3bf6ab Hungary | |
| 2f9f2288-e356-403b-a661-ba6c09147080 Estonia | |
| bd0e9212-5a0b-4106-a07c-0aa171b959bb Greece | |
| d23d1c3f-bb42-442f-b6b4-1c4d77abc84b Portugal | |
| 05729be0-00e2-4499-8a0c-9c092c2182c0 Czech Republic | |
| 8b1956ca-9468-44fc-adf1-b675c669524b Poland | |
| a5b07bee-aedb-4334-9f3a-377cdd051e86 Netherlands | |
| 7fce5ce8-c680-47c3-8d38-d88327184160 Belgium | |
| a65e8cb4-6269-4827-b8af-83a62ff135f3 Germany | |
| 249edc44-8bf3-4851-8d3a-08a6ecb4d11b Croatia | |
| 0f8a0f7b-3783-401f-9059-395d3ba5c49e Germany | |
| a47aab44-caa5-450b-bde5-319f83fa73b8 France | |
| 80dbd9d0-06f4-4be8-afad-fb001587e57b Poland | |
| b1abfe9e-b857-44df-b34f-932150f91594 Germany | |
| e880e70f-ae4c-431c-9a7c-90794a1642ca Spain | |
| 9cfa0047-5310-46b1-a564-3b6eff396f4b Italy | |
| 44f33d89-3dd9-442f-8fae-78d2d8de7a7c Germany | |
| e1f5f6d7-7ae7-4054-8b78-8ca480b8ceb4 Sweden | |
| c5539b26-939c-44a4-81bc-a6e071d4b147 Norway | |
| 8a7f6ae5-1110-4a58-b676-94a9ca734cce Sweden | |
| 1b275123-c1ed-4d3d-ac54-c4d53bc1222e Bulgaria | |
| 71666bc1-2bae-4ec7-af70-b626f3d2151b Belgium | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340015M0004 |
| Dessins mécaniques | OTPK765625P2II.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 560 mm |
| Hauteur nette du produit | 760 mm |
| Profondeur/longueur nette du produit | 250 mm |
| Poids net du produit | 19.43 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 575 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 780 mm |
| Hauteur du niveau d’emballage 1 | 340 mm |
| Poids brut du colis niveau 1 | 21.6 kg |
| Code EAN du niveau d’emballage 1 | 6417019063287 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | 2xII-flange / 2xII-flange |
| Couleur | RAL7035 |
| Capacité de connexion du circuit principal | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 4pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 250 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Plastic |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK08 |
| Nombre maximal de contacts auxiliaires montés | 4 NO, 2 NC |
| Contacts auxiliaires montés | 4 NO, 2 NC |
| Type neutre | No Neutral Terminal |
| Nombre de contacts auxiliaires NC | 2 |
| Nombre de contacts auxiliaires NO | 4 |
| Nombre de pôles | 6P |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Position des bornes PE | Top In - Bottom Out |
| Perte de puissance | at Rated Operating Conditions per Pole 6.5 W |
| Courant de court-circuit conditionnel nominal (Inc) | 40.5 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Tournevis recommandé | Circuit principal M8 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 22 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M8 |
| Couple de serrage | Circuit principal 22 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340025D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Finlande) | 3642407 |
| Numéro E (Norvège) | 1429368 |
| Numéro E (Suède) | 3140260 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 250 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 250 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 132 kW |
| Puissance de commutation à 400 V (EF009166) | 132 kW |
| Nombre de pôles (EF001391) | 6 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 2 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 4 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
