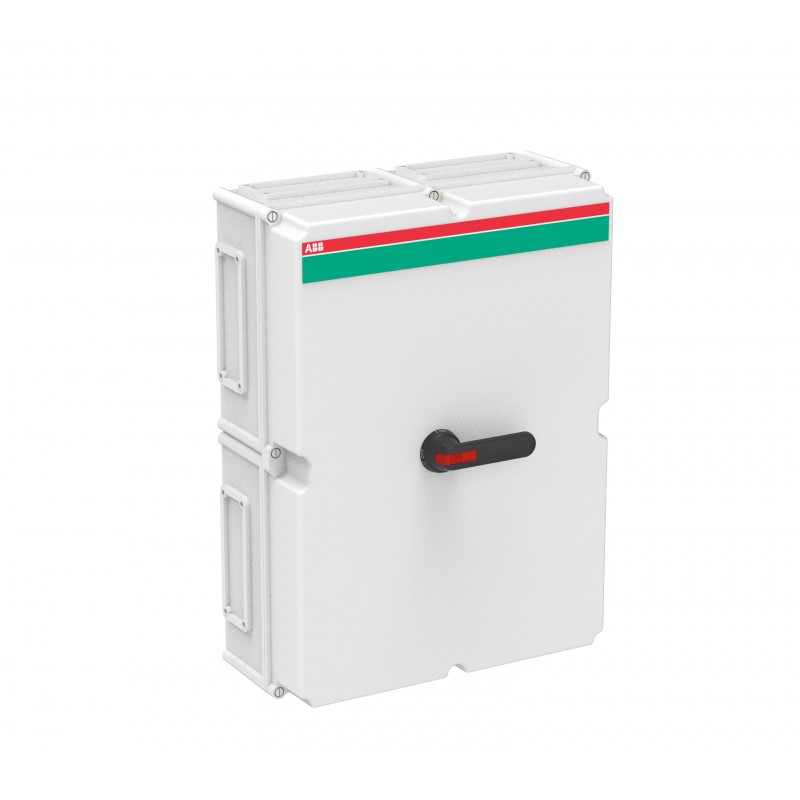

1SCA022276R9480 ABB OT250KFCC6T interruttore di Sicurezza

Riferimento: 1SCA022276R9480

Produttore: ABB

Descrizione:

OT250KFCC6T interruttore di Sicurezza
Sezionatore OT250KFCC6T
OT250KFCC6T Safety switch

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 1.439,99 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informazioni RoHS1SCC340075D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPa069d43e-ac27-4561-b651-14e6673d72b2 Finlandia (FI)
SCIP semplificato0fa0838a-a12c-429c-9745-b9a7d134a5c9 Germania (DE)
3d754f1d-5cdb-46f4-8c78-ce2bb12674b3 Francia (FR)
98086d62-dafd-46ca-b1da-62cf37d2a6d1 Ungheria (HU)
99c80be3-c91c-4f88-826d-4b5ec3f332f6 Danimarca (DK)
50516732-0255-4b76-acf3-72829480d07b Polania (PL)
3aedc327-2522-48b3-8cb9-b3867c3bf6ab Ungheria (HU)
2f9f2288-e356-403b-a661-ba6c09147080 Estonia (EE)
bd0e9212-5a0b-4106-a07c-0aa171b959bb Grecia (GR)
d23d1c3f-bb42-442f-b6b4-1c4d77abc84b Portogallo (PT)
05729be0-00e2-4499-8a0c-9c092c2182c0 Repubblica Ceca (CZ)
8b1956ca-9468-44fc-adf1-b675c669524b Polania (PL)
a5b07bee-aedb-4334-9f3a-377cdd051e86 Paesi Bassi (Olanda) (NL)
7fce5ce8-c680-47c3-8d38-d88327184160 Belgio (BE)
a65e8cb4-6269-4827-b8af-83a62ff135f3 Germania (DE)
249edc44-8bf3-4851-8d3a-08a6ecb4d11b Croazia (HR)
0f8a0f7b-3783-401f-9059-395d3ba5c49e Germania (DE)
a47aab44-caa5-450b-bde5-319f83fa73b8 Francia (FR)
80dbd9d0-06f4-4be8-afad-fb001587e57b Polania (PL)
b1abfe9e-b857-44df-b34f-932150f91594 Germania (DE)
e880e70f-ae4c-431c-9a7c-90794a1642ca Spagna (ES)
9cfa0047-5310-46b1-a564-3b6eff396f4b Italia (IT)
44f33d89-3dd9-442f-8fae-78d2d8de7a7c Germania (DE)
e1f5f6d7-7ae7-4054-8b78-8ca480b8ceb4 Svezia (SE)
c5539b26-939c-44a4-81bc-a6e071d4b147 Norvegia (NO)
8a7f6ae5-1110-4a58-b676-94a9ca734cce Svezia (SE)
1b275123-c1ed-4d3d-ac54-c4d53bc1222e Bulgaria (BG)
71666bc1-2bae-4ec7-af70-b626f3d2151b Belgio (BE)
Toxic Substances Control Act - TSCA1SCC340095D0201
Download Piu' Usati
Scheda tecnica1SCC340015C0201
Istruzioni e manuali1SCC340015M0004
Disegni meccaniciOTPK765625P2II.stp
Dati ambientali
Grado di protezionesecondo IEC 60529 IP65
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85363090
Paese di origineFinlandia (FI)
Dimensioni
Larghezza prodotto560 mm
Altezza prodotto760 mm
Profondità prodotto250 mm
Peso netto prodotto19.43 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1575 mm
Profondità imballo livello 1780 mm
Altezza imballo livello 1340 mm
Peso lordo imballo livello 121.6 kg
EAN imballo livello 16417019063287
Dati tecnici
Posizione entrata cavoTop/Bottom
Uscite cavi per lato2xII-flange / 2xII-flange
ColoreRAL7035
Sezioni dei cavi-circuito principaleHole Diameter 8 mm
Screw Clamp / PE Terminal 4pc,10 ... 70 mm²
Corrente termica convenzionale (Ithe)Completamente Chiuso 250 A
Grado di protezionesecondo IEC 60529 IP65
Materiale contenitorePlastic
Handle ColorNero
Tipo di manigliaPistol handle
Impact Resistance RatingHousing IK08
Maximum Mounted Auxiliary Contacts4 NO, 2 NC
Contatti ausiliari montati4 NO, 2 NC
Neutral TypeNo Neutral Terminal
Numero di contatti ausiliari NC2
Numero di contatti ausiliari NA4
Numero di poli6P
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Posizione dei terminali PETop In - Bottom Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 6.5 W
Corrente nominale di cortocircuito condizionale (Inc)40.5 kA
Tensione nominale di isolamento (Ui)750 V
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Potenza nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 132 kW
(500 V) 160 kW
(690 V) 200 kW
Tensione nominale di funzionamentoCircuito Principale 1000 V
Potere nominale di chiusura su cortocircuito (Icm)(1000 V AC) 30 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 8 kA
Cacciavite raccomandatoCircuito Principale M8
Norme di riferimentoIEC 60947-1, -3
Coppia di serraggioCircuito Principale 22 N·m
Reparto tecnico UL/CSA
Cacciavite raccomandatoCircuito Principale M8
Coppia di serraggioCircuito Principale 22 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC340025D2704
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Codice categoria granulare IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)
E-Number (Finland)3642407
E-Number (Norway)1429368
E-Number (Sweden)3140260

ETIM for 1SCA022276R9480 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaSì
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica250 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica250 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica250 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica8 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica132 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica132 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica6
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per montaggio a pavimento (EF025108)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicacon cablaggio premontato (EF016444)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica560 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica760 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica250 mm
