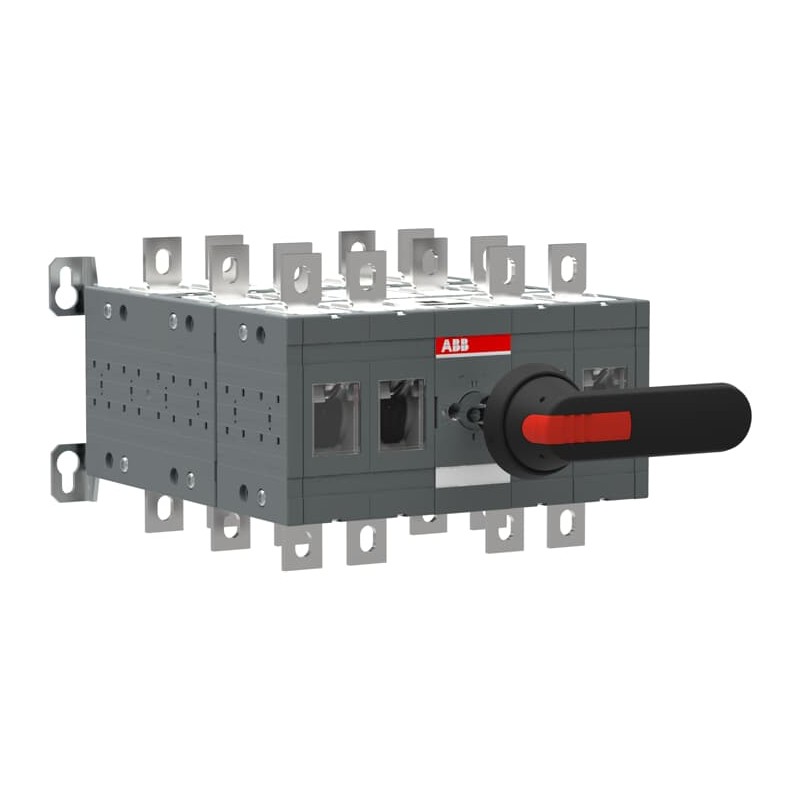

ABB 1SCA123587R1001 1SCA123587R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

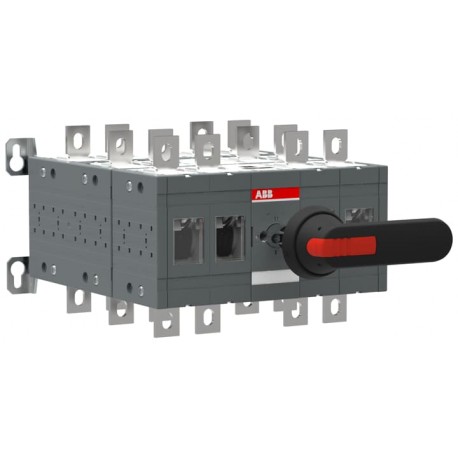

1SCA123587R1001 ABB OT400E22YP BY-PASS-SCHALTER

Artikel-Nr.: 1SCA123587R1001

Hersteller: ABB

Beschreibung:

OT400E22YP BY-PASS-SCHALTER
Manueller Bypass-Schalter OT400E22YP
OT400E22YP Bypass-Schalter 4-polig 400A m. Griff u. Welle offene Umschaltung I-0-II

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.051,63 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Produktkreislaufwirtschaft
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Information1SCC011020D0201
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
HerkunftslandFinnland (FI)
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC301080M0003
Abmessungen
Breite (Netto-Abmessung)284 mm
Höhe (Netto-Abmessung)185 mm
Tiefe (Netto-Abmessung)306 mm
Nettogewicht13.6 kg
29.98 lb
Technische Daten
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 220 kW
(500 V) 280 kW
(690 V) 400 kW
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 400 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 400 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsspannung1000 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 15 Kiloampere rms
Verlustleistung10 W
Verschmutzungsgrad3
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
Schalter-BetriebsmechanismusMechanismus zwischen den Polen des Schalters
22 (Zwischen den Polen)
PhasenabstandStandard
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Anzahl Pole4
SchutzartFront IP20
Typ Umschalteroffen
Umgebungsbedingungen
RoHS Statusnach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3)
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC301195D0202
REACH Erklärung1SCC011021D0201
Verpackungsinformationen
Menge Verpackungseinheit 11 Stück
Breite Verpackungseinheit 1265 mm
10.43 in
Länge Verpackungseinheit 1375 mm
14.76 in
Höhe Verpackungseinheit 1330 mm
12.99 in
Bruttogewicht Verpackungseinheit 114.02 kg
30.91 lb
EAN Verpackungseinheit 16417019543710
Klassifizierungen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000216 - Lasttrennschalter
ETIM 8EC000216 - Lasttrennschalter
ETIM 9EC000216 - Lasttrennschalter
eClassV11.1 : 27371403
WEEE Kategorie5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)

ETIM for 1SCA123587R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert400 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert400 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert15 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert220 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert220 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Steckeinsatztechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrau
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1
MerkmalsnameBreite (EF000008)
Merkmalswert284 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert185 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert306 mm

DATASHEET - PDF
