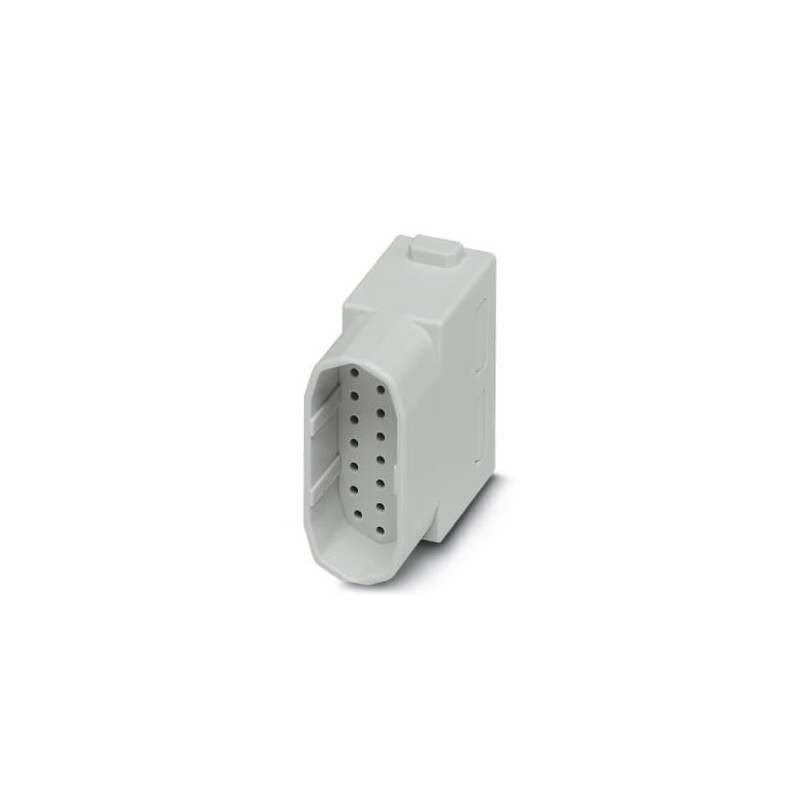

HC-M-25-CT-M 1414374 PHOENIX CONTACT Модуль для установки контактов
HC-M-25-CT-M
1414374
PHOENIX_CONTACT
5
Модуль для установки контактов
Модуль контактной вставки, количество полюсов: 25, силовые контакты: 0, контрольные контакты: 25, Вилка, Обжимное соединение, 30 В, 4 А, 0.08 мм² ... 0,5 мм², применение: Сигнал
Разъемы штекерные промышленные > Контактный вкладыш для промышленных разъемов
Промышленные разъемы
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 1414374 |
|---|---|
| Упаковочная единица | 5 stk |
| Минимальный объем заказа | 5 stk |
| Страница каталога | Стр. 575 (C-2-2017) |
| GTIN | 4055626025278 |
| Вес/шт. (без упаковки) | 8,640 GRM |
Электрические характеристики
| Расчетное напряжение (III/3) | 50 В |
|---|---|
| Расчетный ток | 4 A |
| Расчетное импульсное напряжение | 0,8 кВ |
| Вид при установке | 25 |
Механические характеристики
| Сечение проводников | 0,08 мм² ... 0,5 мм² |
|---|---|
| Сечение AWG | 28 ... 20 |
| Длина зачищенной части одной жилы | 4,2 мм |
| Наружный диаметр кабеля | 2,2 мм |
| Диаметр контакта | 1 мм |
| Циклы установки | ≥ 500 |
| Минимальная высота корпуса | 52 мм |
Общие сведения
| Указание | Для корпусов HEAVYCON типов B6 до B48, требуется несущая рамка модуля HC-M-B...MF-... |
|---|---|
| Серия | HC-M-25 |
| Цвет | светло-серый |
| Количество модулей | 1 |
| Способ подключения | Обжим |
| Тип контакта | с разворотом |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PC |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
| Характеристика | Значение |
|---|---|
| Number of power contacts (EF012216) | 0 |
| Number of control contacts (EF012217) | 25 |
| Contact insert without contacts (EF007324) | Yes |
| Contact type (EF001587) | Pin |
| Number of poles (EF001391) | 25 |
| Diameter plug-in contact (EF007320) | 1 mm |
| Rated current In (EF008250) | 4 A |
| Ambient temperature (EF002386) | 125 °C |
| Operating temperature (EF002393) | -40 °C |
| Rated voltage (EF000228) | 30 V |
| Rated surge voltage (EF002993) | 0.8 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 3 |
| Type of electric connection (EF003961) | Crimp connection |
| With wire protection (EF000550) | No |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.08 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.08 mm² |
| Material of contact surface (EF004020) | Other |
| Material of contact insert (EF008521) | Other |
| Material contact (EF007544) | Copper |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| With protective conductor (EF007468) | No |
| Min. number of insertion cycles (EF012212) | 500 |
| Width (EF000008) | 14.741519 mm |
| Height (EF000040) | 33.85 mm |
| Depth (EF000049) | 34.08261 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX SENSOR CABLING CONNECTORS RU .pdf | 59 Mbytes |
|
