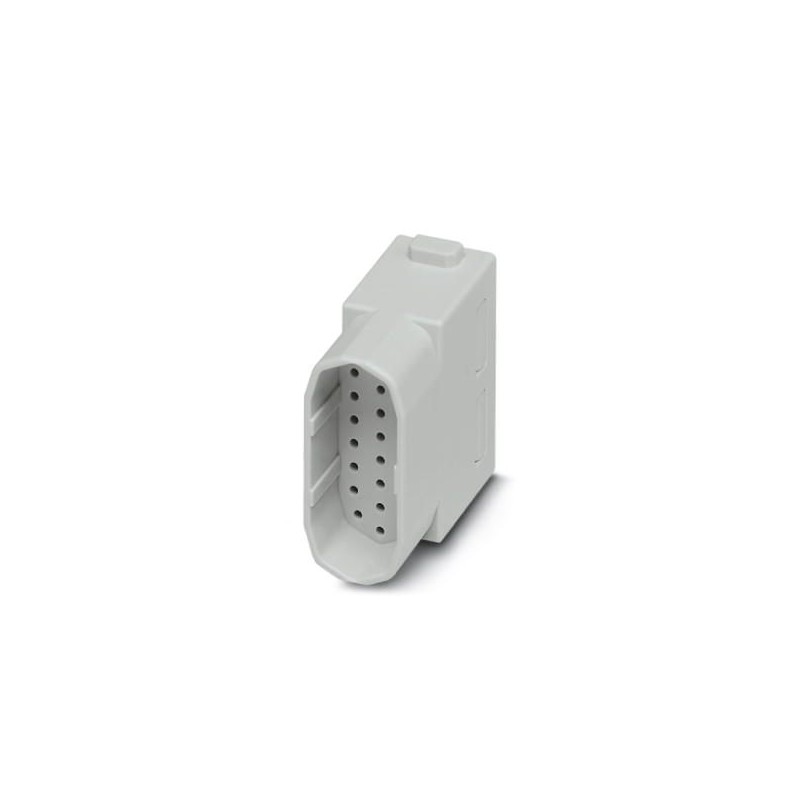

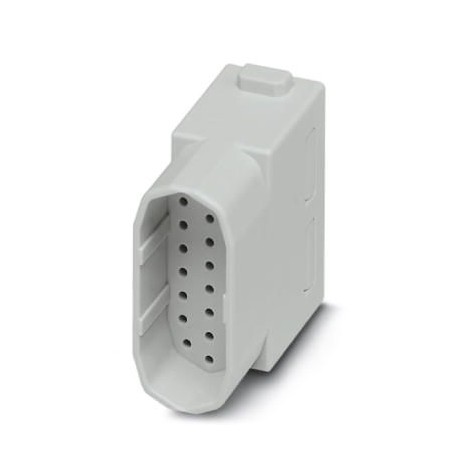

HC-M-25-CT-M 1414374 PHOENIX CONTACT Modul kontaktní vložky
HC-M-25-CT-M
1414374
PHOENIX_CONTACT
5
Modul kontaktní vložky
Modulo di inserimento contatti, Numero di poli: 25, Contatti di potenza: 0, Contatti di comando: 25, Maschio, Collegamento a crimpare, 30 V, 4 A, 0,08 mm² ... 0,5 mm², applicazione: Segnale
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1414374 |
|---|---|
| Pezzi/conf. | 5 PZ |
| Sales key | BF7ACE - |
| Quantità di ordinazione minima | 5 PZ |
| Pagina catalogo | Pagina 575 (C_2_2017) |
| GTIN | 4055626025278 |
| Peso per pezzo (confezione esclusa) | 8,640 g |
| Numero tariffa doganale | 85389099 |
| Paese di origine | PL (Polonia) |
Dati elettrici
| Tensione di dimensionamento (III/3) | 50 V |
|---|---|
| Corrente di dimensionamento | 4 A |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Piano d'inserimento | 25 |
Dati meccanici
| Sezione di collegamento | 0,08 mm² ... 0,5 mm² |
|---|---|
| Sezione di collegamento AWG | 28 ... 20 |
| Lunghezza di spelatura nei singoli conduttori | 4,2 mm |
| Diametro esterno conduttore | 2,2 mm |
| Diametro contatto | 1 mm |
| Cicli di manovra | ≥ 500 |
| Altezza custodia minima | 52 mm |
Generalità
| Nota | Per custodia HEAVYCON di tipo B6 fino a B48, è necessario il telaio portamodulo HC-M-B...MF-... |
|---|---|
| Serie | HC-M-25 |
| Colore | grigio chiaro |
| Numero di punti di connessione modulo | 1 |
| Tecnica di connessione | Attacco a crimpare |
| Tipo contatto | tornito |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PC |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 25 |
| inserto di contatti senza contatti (EF007324) | Sì |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 25 |
| diametro del contatto maschio (EF007320) | 1 mm |
| corrente nominale In (EF008250) | 4 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 30 V |
| tensione impulsiva nominale (EF002993) | 0.8 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.08 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.08 mm² |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del contatto (EF007544) | rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 14.741519 mm |
| altezza (EF000040) | 33.85 mm |
| profondità (EF000049) | 34.08261 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
