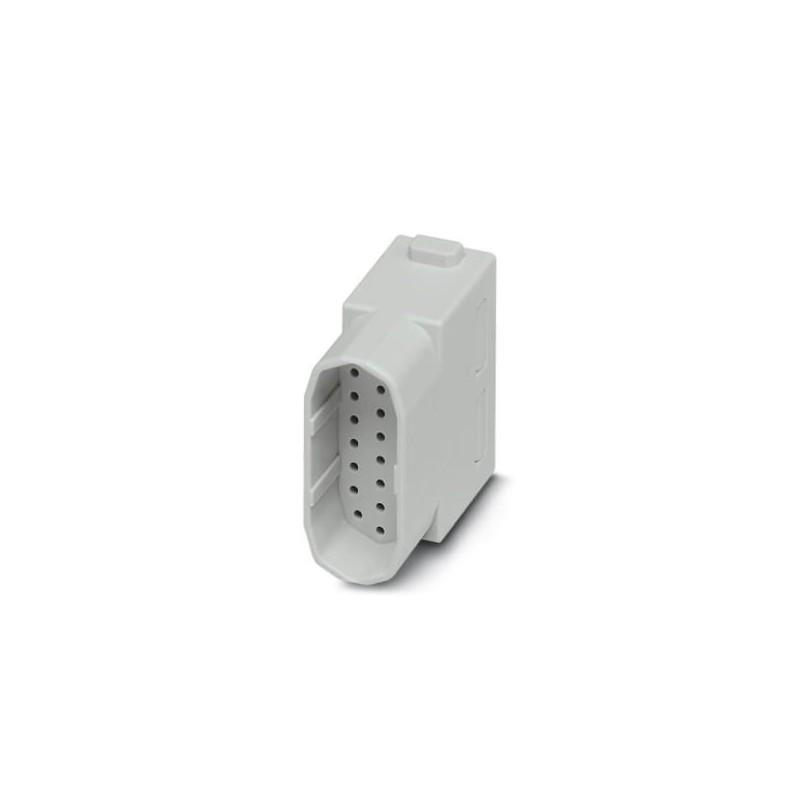

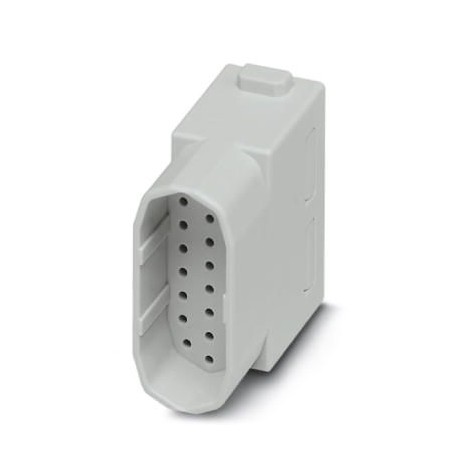

HC-M-25-CT-M 1414374 PHOENIX CONTACT Kontakteinsatzmodul
HC-M-25-CT-M
1414374
PHOENIX_CONTACT
5
Kontakteinsatzmodul
Kontakteinsatzmodul, Polzahl: 25, Spannungskontakte: 0, Steuerkontakte: 25, Stecker, Crimpanschluss, 30 V, 4 A, 0,08 mm² ... 0,5 mm², Anwendung: Signal
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1414374 |
|---|---|
| Verpackungseinheit | 5 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Mindestbestellmenge | 5 STK |
| Katalogseite | Seite 575 (C-2-2017) |
| GTIN | 4055626025278 |
| Gewicht pro Stück (exklusive Verpackung) | 8,640 g |
| Gewicht pro Stück (inklusive Verpackung) | 8,640 g |
| Zolltarifnummer | 85389099 |
| Herkunftsland | PL (Polen) |
Elektrische Kennwerte
| Bemessungsspannung (III/3) | 50 V |
|---|---|
| Bemessungsstrom | 4 A |
| Bemessungsstoßspannung | 0,8 kV |
| Steckgesicht | 25 |
Mechanische Kennwerte
| Anschlussquerschnitt | 0,08 mm² ... 0,5 mm² |
|---|---|
| Anschlussquerschnitt AWG | 28 ... 20 |
| Abisolierlänge der Einzelader | 4,2 mm |
| Leitungsaußendurchmesser | 2,2 mm |
| Kontaktdurchmesser | 1 mm |
| Steckzyklen | ≥ 500 |
| Minimale Gehäusehöhe | 52 mm |
Allgemein
| Hinweis | Für HEAVYCON-Gehäuse der Bauform B6 bis B48, Modulträgerrahmen HC-M-B...MF-... erforderlich |
|---|---|
| Serie | HC-M-25 |
| Farbe | lichtgrau |
| Anzahl der Modulplätze | 1 |
| Anschlusstechnik | Crimpanschluss |
| Kontakttyp | gedreht |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 25 |
| Kontakteinsatz ohne Kontakte (EF007324) | Ja |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 25 |
| Durchmesser Steckkontakt (EF007320) | 1 mm |
| Bemessungsstrom In (EF008250) | 4 A |
| Umgebungstemperatur (EF002386) | 125 °C |
| Betriebstemperatur (EF002393) | -40 °C |
| Bemessungsspannung (EF000228) | 30 V |
| Bemessungsstoßspannung (EF002993) | 0.8 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 3 |
| Ausführung des elektrischen Anschlusses (EF003961) | Crimpanschluss |
| Mit Drahtschutz (EF000550) | Nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.08 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.08 mm² |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Min. Anzahl der Steckzyklen (EF012212) | 500 |
| Breite (EF000008) | 14.741519 mm |
| Höhe (EF000040) | 33.85 mm |
| Tiefe (EF000049) | 34.08261 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
