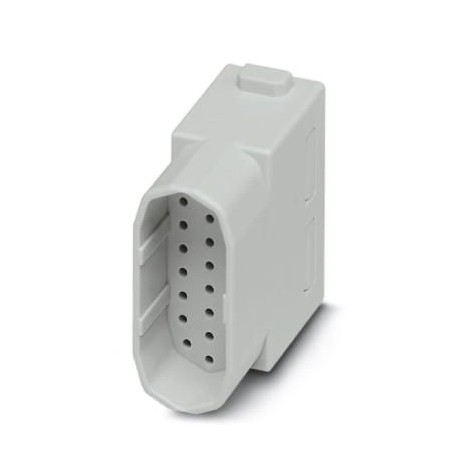

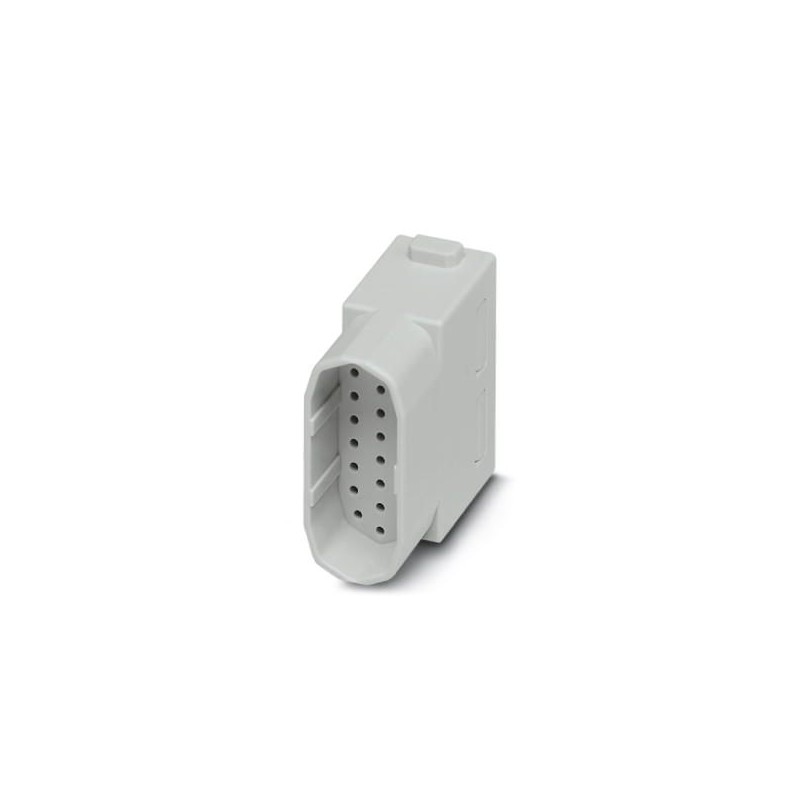

HC-M-25-CT-M 1414374 PHOENIX CONTACT Module à élément de contact
HC-M-25-CT-M
1414374
PHOENIX_CONTACT
5
Module à élément de contact
Module d’insertion de contact, nombre de pôles : 25, contacts d’alimentation : 0, contacts de commande : 25, mâle, connexion sertie, 30 V, 4 A, 0,08 mm² ... 0,5 mm², application : Signal
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1414374 |
|---|---|
| Unité de conditionnement | 5 pcs |
| Quantité minimum de commande | 5 pcs |
| Page catalogue | Page 575 (C-2-2017) |
| GTIN | 4055626025278 |
| Poids par pièce (hors emballage) | 0,009 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | PL (Pologne) |
Caractéristiques électriques
| Tension de référence (III/3) | 50 V |
|---|---|
| Courant de référence | 4 A |
| Tension de choc assignée | 0,8 kV |
| Enfichable | 25 |
Caractéristiques mécaniques
| Section raccordable | 0,08 mm² ... 0,5 mm² |
|---|---|
| Section raccordable AWG | 28 ... 20 |
| Longueur de gaine à dénuder de chaque fil | 4,2 mm |
| Diamètre extérieur du câble | 2,2 mm |
| Diamètre de contact | 1 mm |
| Cycles d'enfichage | ≥ 500 |
| Hauteur minimum du boîtier | 52 mm |
Généralités
| Remarque | Pour boîtiers HEAVYCON de type B6 à B48, cadre support de module HC-M-B...MF-... nécessaire |
|---|---|
| Série | HC-M-25 |
| Coloris | gris clair |
| Nombre de prises | 1 |
| Mode de raccordement | Raccordement serti |
| Type de contact | tournés |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PC |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 25 |
| Insert de contact sans contact (EF007324) | Oui |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 25 |
| Diamètre du contact à fiche (EF007320) | 1 mm |
| Courant assigné In (EF008250) | 4 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 30 V |
| Tension nominale de tenue aux chocs (EF002993) | 0.8 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.08 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.08 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du contact (EF007544) | Cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 14.741519 mm |
| Hauteur (EF000040) | 33.85 mm |
| Profondeur (EF000049) | 34.08261 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
