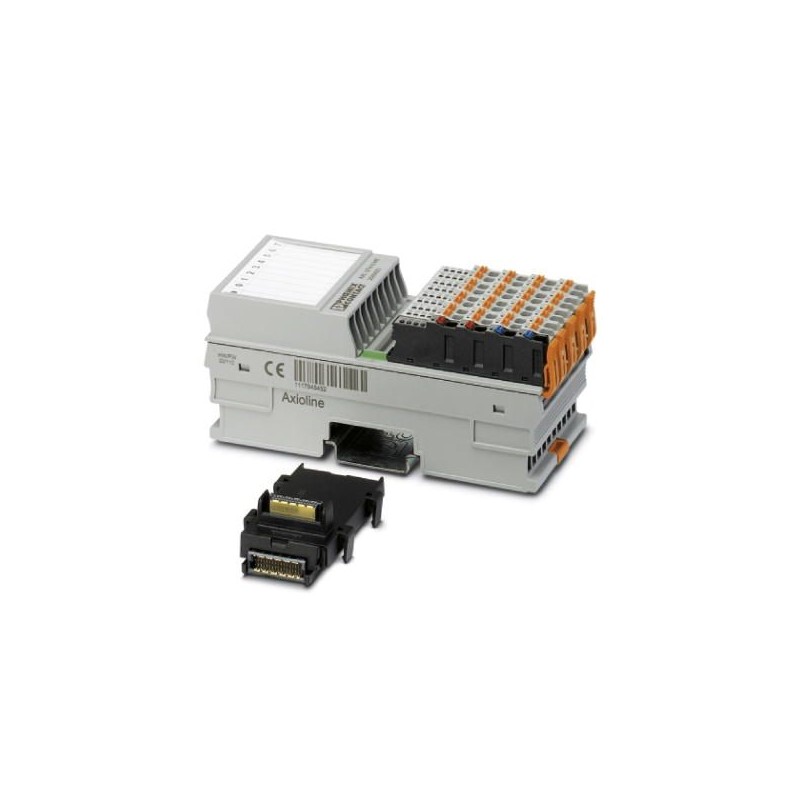

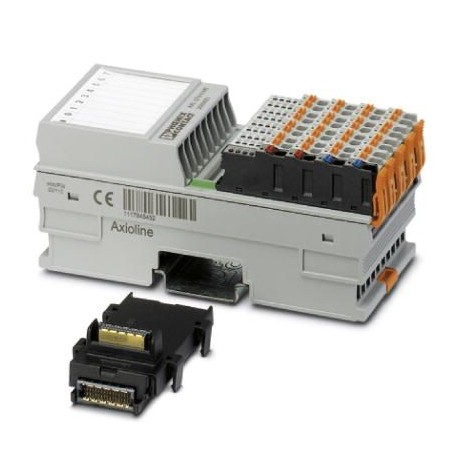

AXL F UTH8 XC 1F 2702464 PHOENIX CONTACT Модуль ввода/вывода
AXL F UTH8 XC 1F
2702464
PHOENIX_CONTACT
Модуль ввода/вывода
AxiolineF, Модуль регистрации температуры, Аналоговые входы: 8 (8 входов для элементов теплового или линейного напряжения, доп. 1 вход от -5 В до +5 В), технология подключения: 2 проводника (экранированные, скрученные попарно), скорость передачи по локальной шине: 100 Мбит/с, вариант Extreme Conditions, степень защиты: IP20, вкл. модуль шинного гнезда и разъемы AxiolineF
Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованная периферия - аналог. модуль ввода/вывода
Ввод / вывод
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона семьсот две тысячи четыреста шестьдесят четыре |
|---|---|
| Единица упаковки | 1 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626459264 |
| Вес / шт. (без упаковки) | 144.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста восемьдесят девять тысяч девяносто один |
| Страна происхождения | De (Германия) |
Размеры
| Габаритный чертеж | |
|---|---|
| Ширина | 53.6 мм |
| Высота | 126.1 мм |
| Глубина | 54 мм |
| Обратите внимание на размеры | Глубина действует, когда Че 35-7,5 DIN-рейка используется (согласно EN 60715). |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | От -25 °C ... 60 °C (Стандарт) |
|---|---|
| От -40 °C ... 70 °C (расширенный, см. раздел “тестирование успешно: использования в экстремальных условиях окружающей среды” в информационной карте.) | |
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
| Допустимая влажность (эксплуатация) | 5 % ... 95 % (non-конденсировать) |
| Допустимая влажность воздуха (хранение/транспорт) | 5 % ... 95 % (non-конденсировать) |
| Давление воздуха (эксплуатация) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение/транспорт) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | Степень защиты IP20 |
Данные соединения
| Обозначение | Axioline F разъем |
|---|---|
| Способ подключения | Быстроразъемное соединение |
| Обратите внимание на способ подключения | Обратите внимание на информацию, представленную на проводника сечением в “Axioline Ф: системы и установки” руководство пользователя. |
| Проводник сечением сплошной мин. | 0,2 мм2 |
| Проводник сечением сплошной максимум. | 1,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 1,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Шестнадцать |
| Длина зачистки | 8 мм |
Общие
| Тип установки | DIN-рейку |
|---|---|
| Вес нетто | 144 г |
| Обратите внимание на технические характеристики вес | с разъемами и базовый модуль шины |
Интерфейсы
| Обозначение | Axioline F в местном автобусе |
|---|---|
| Нет. каналов | Два |
| Способ подключения | Базовый модуль шины |
| Скорость передачи | 100 Мбит / с |
Axioline потенциалов
| Обозначение | Axioline F по локальной шине питания (уАвтобус) |
|---|---|
| Напряжение питания | 5 В постоянного тока (через базовый модуль шины) |
| Ток потребления | тип. 115 ма |
| Макс. 180 ма | |
| Потребляемая мощность | тип. 0.55 Вт |
| Макс. 0.9 Вт | |
| Обозначение | Питания для аналоговых модулей (уА) |
| Напряжение питания | 24 В DC |
| Диапазон напряжения питания | 19.2 в DC ... 30 В DC (включая все допуски, включая пульсации) |
| Ток потребления | тип. 45.3 ма |
| Макс. 70 мА | |
| Потребляемая мощность | Макс. 1.68 Вт |
| тип. 1.63 Вт (всего устройства) | |
| Макс. 2.58 Вт (всего устройства) | |
| Тип защиты | Защита от скачков напряжения питания |
| Защита от переполюсовки напряжения питания | |
| Защита от переходных процессов |
Аналоговые входы
| Количество входов | 8 +1 (8 входов для термоэлементов или линейного напряжения, плюс 1 входного сигнала от -5 В до +5 в) |
|---|---|
| Имя Входа | Аналоговые входы |
| Описание входных | Входов для термоэлементов или линейного напряжения |
| Способ подключения | Весна-клетки соединения с прямой разъем-в способ |
| Технология подключения | 2-проводной (экранированный, витая пара) |
| Типы датчиков (РТД), которые могут быть использованы | Пт 100 (4 внешних холодных спаев, также может быть использован в качестве датчика входного сигнала) |
| Типы датчиков, которые могут быть использованы (ТС) | П, Т, Л, J, Е, К, Н, Ы, Р, Б, Ж, ХК |
| Принцип измерения | Процесс сигма/дельта |
| Измеренное представление значения | 16 бит (15 бит + знаковый бит) |
| Резолюции A/Д | 24 бит |
| Тип защиты | Защита от короткого замыкания, защита от перегрузки входов |
| Защита от переходных процессов на входах | |
| Входной фильтр | 40 мс |
Электрическая изоляция
| Раздел тест | 5 вольт питания (логика), питание 24 в (ввода/вывода) 500 В AC 50 Гц 1 минута. |
|---|---|
| Напряжения питания 5 в (логика)/функциональное заземление 500 В AC 50 Гц 1 минута. | |
| Напряжение питания 24 в (ввода/вывода) / функциональное заземление 500 В AC 50 Гц 1 минута. |
Стандартов и правил
| Механические испытания | Сопротивление вибрации в соотв. с En 60068-2-6/МЭК 60068-2-6 5г |
|---|---|
| Шок в соотв. с En 60068-2-27/МЭК 60068-2-27 30г | |
| Непрерывный шок согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Класс защиты | В III, МЭК 61140, АН 61140, VDE И 0140-1 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов двести сорок тысяч четыреста пятьЭСЛ@СС 4.1Двадцать семь миллионов двести сорок тысяч четыреста пятьЭСЛ@СС 5.0Двадцать семь миллионов двести сорок две тысячи двести одинЭСЛ@СС 5.1Двадцать семь миллионов двести сорок две тысячи шестьсот одинЭСЛ@СС 6.0Двадцать семь миллионов двести сорок две тысячи шестьсотЭСЛ@СС 7.0Двадцать семь миллионов двести сорок две тысячи шестьсот одинЭСЛ@СС 8.0Двадцать семь миллионов двести сорок две тысячи шестьсот одинЭСЛ@СС 9.0Двадцать семь миллионов двести сорок две тысячи шестьсот один
СКТУООН 6.01Сорок три миллиона сто семьдесят две тысячи пятнадцатьСКТУООН 7.0901Сорок три миллиона двести одна тысяча четыреста четыреСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча триста одиннадцатьСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча триста одиннадцатьСКТУООН 13.2Тридцать два миллиона сто пятьдесят одна тысяча шестьсот два
| Характеристика | Значение |
|---|---|
| Supply voltage DC (EF007534) | 19.2 V |
| Voltage type (supply voltage) (EF002991) | DC |
| Input, current (EF003204) | No |
| Input, voltage (EF003205) | No |
| Input, resistor (EF003206) | Yes |
| Input, resistance thermometer (EF003207) | Yes |
| Input, thermocouple (EF003208) | Yes |
| Input signal, configurable (EF003209) | No |
| Resolution of the analogue inputs (EF003575) | 24 Bit |
| Output, current (EF003212) | No |
| Output, voltage (EF003213) | No |
| Output signal configurable (EF003214) | No |
| Number of analogue inputs (EF001994) | 0 |
| Number of analogue outputs (EF001995) | 0 |
| Analogue inputs configurable (EF008518) | No |
| Analogue outputs configurable (EF008519) | No |
| Number of HW-interfaces industrial Ethernet (EF003020) | 0 |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 0 |
| Number of HW-interfaces RS-422 (EF003022) | 0 |
| Number of HW-interfaces RS-485 (EF003023) | 0 |
| Number of HW-interfaces serial TTY (EF003024) | 0 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of HW-interfaces USB (EF003025) | 0 |
| Number of HW-interfaces other (EF003027) | 0 |
| Supporting protocol for EtherCAT (EF017564) | No |
| Supporting protocol for TCP/IP (EF003050) | No |
| Supporting protocol for PROFIBUS (EF003052) | No |
| Supporting protocol for CAN (EF003053) | No |
| Supporting protocol for INTERBUS (EF003054) | No |
| Supporting protocol for ASI (EF003051) | No |
| Supporting protocol for KNX (EF003055) | No |
| Supporting protocol for Modbus (EF003057) | No |
| Supporting protocol for Data-Highway (EF003058) | No |
| Supporting protocol for DeviceNet (EF003059) | No |
| Supporting protocol for SUCONET (EF003060) | No |
| Supporting protocol for LON (EF003017) | No |
| Supporting protocol for PROFINET IO (EF007525) | No |
| Supporting protocol for PROFINET CBA (EF007524) | No |
| Supporting protocol for SERCOS (EF006657) | No |
| Supporting protocol for Foundation Fieldbus (EF007522) | No |
| Supporting protocol for EtherNet/IP (EF007521) | No |
| Supporting protocol for AS-Interface Safety at Work (EF007519) | No |
| Supporting protocol for DeviceNet Safety (EF007520) | No |
| Supporting protocol for INTERBUS-Safety (EF006662) | No |
| Supporting protocol for PROFIsafe (EF007526) | No |
| Supporting protocol for SafetyBUS p (EF007527) | No |
| Supporting protocol for other bus systems (EF003062) | Yes |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| Radio standard GSM (EF008524) | No |
| Radio standard UMTS (EF008525) | No |
| IO link master (EF007298) | No |
| System accessory (EF004118) | Yes |
| Degree of protection (IP) (EF005474) | IP20 |
| Type of electric connection (EF003961) | Other |
| Fieldbus connection over separate bus coupler possible (EF004002) | Yes |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting/direct mounting (EF007020) | Yes |
| Front built-in possible (EF007016) | No |
| Rack-assembly possible (EF007018) | No |
| Suitable for safety functions (EF001597) | No |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Width (EF000008) | 53.6 mm |
| Height (EF000040) | 125.894343 mm |
| Depth (EF000049) | 52.59 mm |
