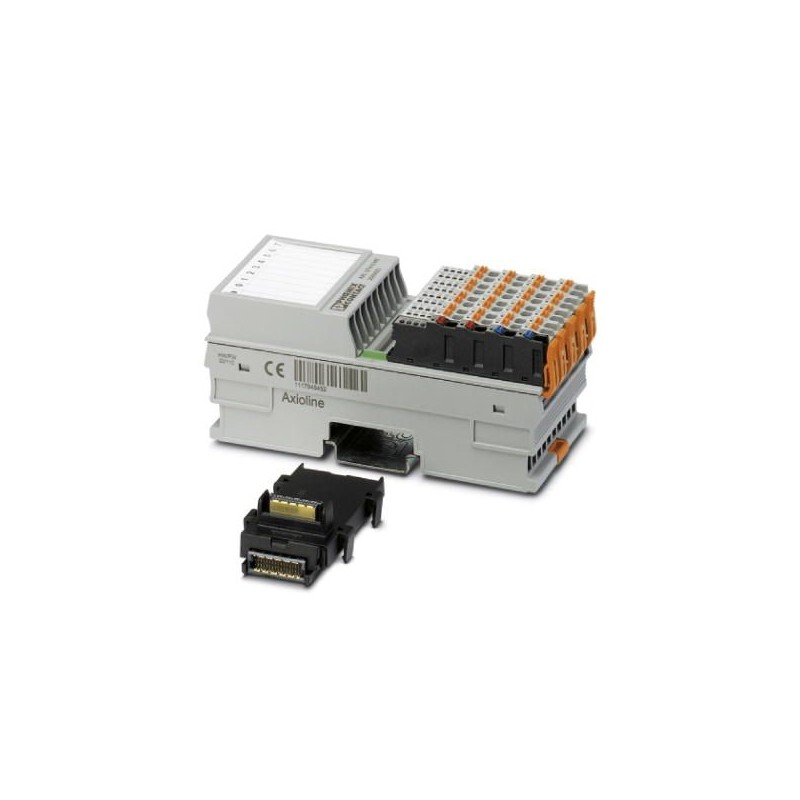

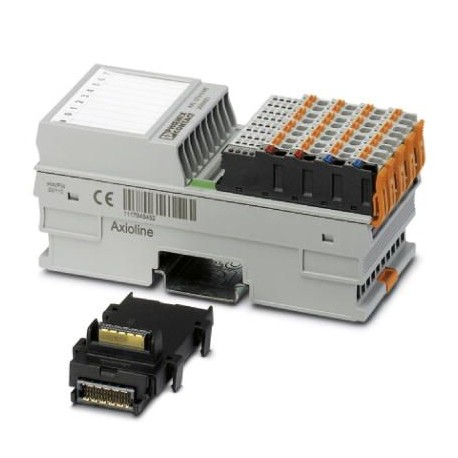

AXL F UTH8 XC 1F 2702464 PHOENIX CONTACT Module d'e/S
AXL F UTH8 XC 1F
2702464
PHOENIX_CONTACT
Module d'e/S
AxiolineF, module d’enregistrement de température, Entrées analogiques : 8 (8 entrées pour éléments de tension thermique ou linéaire, ajouter 1 entrée -5 V à +5 V), Technique de raccordement : 2 conducteurs (blindés, torsadés par paires), vitesse de transmission sur le bus local : 100 MBit/s, variante Extreme Condition, indice de protection : IP20, avec module de prise de bus et connecteurs AxiolineF
Commande industrielle API > Bus de terrain, périphérie déc. - module entrée/sortie analogique
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million sept cent deux mille quatre cent soixante quatre |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626459264 |
| Poids par Pièce (hors emballage) | 144.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent quatre vingt neuf mille quatre vingt onze |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Dimensions du dessin | |
|---|---|
| Largeur | 53.6 mm |
| Hauteur | 126.1 mm |
| Profondeur | 54 mm |
| Note sur les dimensions | La profondeur est valide lorsqu'un TH 35-7,5 DIN rail est utilisé (selon EN 60715). |
Conditions ambiantes
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Étendue, voir la section “Testé avec succès: utilisation dans des conditions extrêmes” dans la feuille de données.) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % (sans condensation) |
| Admissible d'humidité (stockage/transport) | 5 % ... 95 % (sans condensation) |
| La pression de l'Air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| De pression d'Air (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
Les données de connexion
| Désignation | Axioline F connecteur |
|---|---|
| Méthode de connexion | Pousser-dans le cadre |
| Note sur la méthode de connexion | Veuillez observer les informations fournies sur le chef d'orchestre de la croix dans les sections “Axioline F: système et de l'installation” du manuel d'utilisation. |
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 1,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 1,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Seize |
| Dénudage des conducteurs | 8 mm |
Général
| Type de montage | Rail DIN |
|---|---|
| Poids Net | 144 g |
| Note sur les spécifications de poids | avec des connecteurs de bus et de module de base |
Interfaces
| Désignation | Axioline F de bus local |
|---|---|
| Pas de. de canaux | Deux |
| Méthode de connexion | Bus module de base |
| Vitesse de Transmission | 100 Mbit / s |
Axioline potentiels
| Désignation | Axioline F local bus d'alimentation (UBus) |
|---|---|
| La tension d'alimentation | 5 V DC (par le biais du bus module de base) |
| Consommation de courant | typ. 115 mA |
| max. 180 mA | |
| La consommation d'énergie | typ. 0,55 W |
| max. 0,9 W | |
| Désignation | D'alimentation pour les modules analogiques (UUn) |
| La tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19.2 ... 30 V DC V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Consommation de courant | typ. 45.3 mA |
| max. 70 mA | |
| La consommation d'énergie | max. 1.68 W |
| typ. 1.63 W (appareil complet) | |
| max. 2.58 W (appareil complet) | |
| Type de protection | De protection de montée subite de la tension d'alimentation |
| L'inversion de polarité protection de la tension d'alimentation | |
| La protection contre les transitoires |
Entrées analogiques
| Nombre d'entrées | 8 +1 (8 entrées pour thermocouples ou de tension linéaire, plus 1 entrée -5 V à +5 V) |
|---|---|
| Nom de l'entrée | Entrées analogiques |
| Description de l'entrée | Entrées pour thermocouples ou de tension linéaire |
| Méthode de connexion | Ressort-cage de connexion avec connecteur direct-dans la méthode |
| La technologie de connexion | 2 fils (blindé, paire torsadée) |
| Les types de capteurs (RDT) qui peut être utilisé | Pt 100 (4 externes jonctions froides, peut également être utilisé comme un capteur d'entrée) |
| Types de capteurs qui peuvent être utilisés (TC) | U, T, L, J, E, K, N, S, R, B, C, W, HK |
| Principe de mesure | Sigma/Delta processus |
| La valeur mesurée de la représentation | De 16 bits (15 bits + bit de signe) |
| La Résolution A/D | 24 bits |
| Type de protection | Protection de court-circuit, protection contre les surcharges à l'une des entrées |
| La protection contre les transitoires d'entrées | |
| Filtre d'entrée temps | 40 ms |
L'isolation électrique
| Section d'essai | 5 V communications puissance (logique), 24 V (I/O) 500 V AC 50 Hz 1 min. |
|---|---|
| 5 V de l'alimentation (logique)/mise à la terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| 24 V (I/O) / mise à la terre fonctionnelle 500 V AC 50 Hz 1 min. |
Les normes et les Règlements
| Essais mécaniques | Résistance aux vibrations dans l'acc. avec EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| L'état de choc dans l'acc. avec EN 60068-2-27/IEC 60068-2-27 30g | |
| Continue de chocs selon EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de Protection | III, CEI 61140, EN 61140, VDE 0140-1 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0Vingt sept million deux cent quarante mille quatre cent cinqeCl@ss 4.1Vingt sept million deux cent quarante mille quatre cent cinqeCl@ss 5.0Vingt sept million deux cent quarante deux mille deux cent uneCl@ss 5.1Vingt sept million deux cent quarante deux mille six cent uneCl@ss 6.0Vingt sept million deux cent quarante deux mille six centeCl@ss 7.0Vingt sept million deux cent quarante deux mille six cent uneCl@ss 8.0Vingt sept million deux cent quarante deux mille six cent uneCl@ss 9.0Vingt sept million deux cent quarante deux mille six cent un
UNSPSC 6.01Quarante trois million cents soixante douze mille quinzeUNSPSC 7.0901Quarante trois million deux cent une mille quatre cent quatreUNSPSC 11Trente neuf million cents vingt et une mille trois cent onzeUNSPSC 12.01Trente neuf million cents vingt et une mille trois cent onzeUNSPSC 13.2Trente deux million cents cinquante et une mille six cent deux
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Entrée, courant (EF003204) | Non |
| Entrée, tension (EF003205) | Non |
| Entrée, résistance (EF003206) | Oui |
| Entrée, thermomètre à résistance (EF003207) | Oui |
| Entrée, thermo-élément (EF003208) | Oui |
| Signal d'entrée configurable (EF003209) | Non |
| Résolution des entrées analogiques (EF003575) | 24 Bit |
| Sortie, courant (EF003212) | Non |
| Sortie, tension (EF003213) | Non |
| Signal de sortie configurable (EF003214) | Non |
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Entrées analogiques configurables (EF008518) | Non |
| Sorties analogiques configurables (EF008519) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Autre |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Oui |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 53.6 mm |
| Hauteur (EF000040) | 125.894343 mm |
| Profondeur (EF000049) | 52.59 mm |
