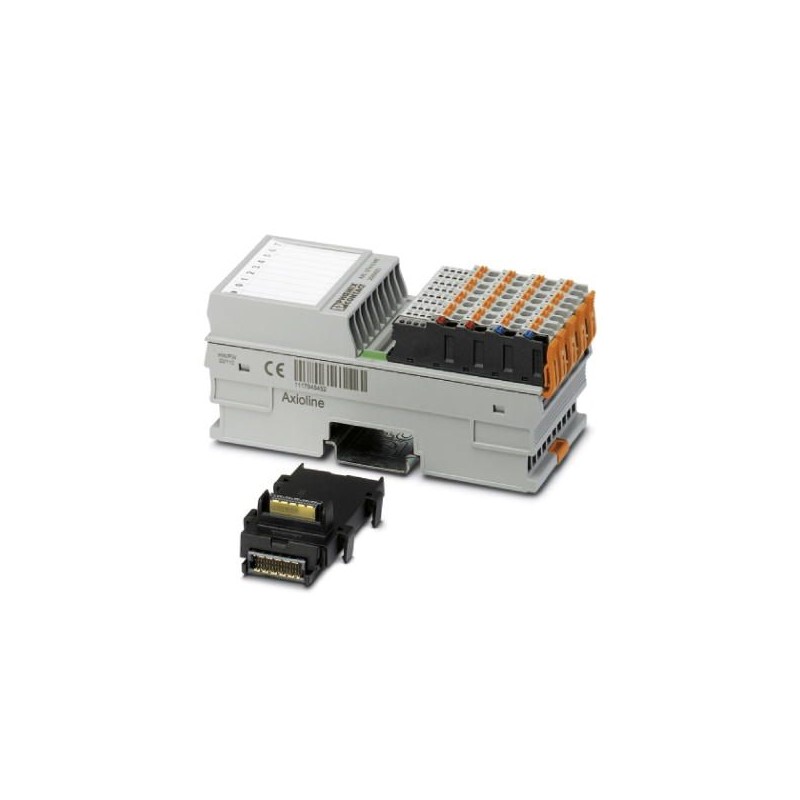

AXL F UTH8 XC 1F 2702464 PHOENIX CONTACT I/O-Modul Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

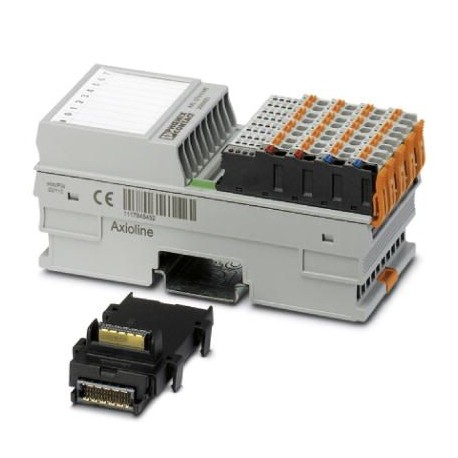

AXL F UTH8 XC 1F 2702464 PHOENIX CONTACT I/O-Modul

AXL F UTH8 XC 1F

2702464

PHOENIX_CONTACT

I/O-Modul

AxiolineF, Temperaturaufzeichnungsmodul, Analogeingänge: 8 (8 Eingänge für thermische oder lineare Spannungselemente, zusätzlich 1 Eingang -5 V bis +5 V), Anschlusstechnik: 2 Leiter (geschirmt, paarweise verdrillt), Übertragungsgeschwindigkeit auf dem lokalen Bus: 100 MBit/s, Extreme Condition Variante, Schutzart: IP20, inkl. Busbuchsenmodul und AxiolineF-Steckern

Mehr Infos


Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul

I / O

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $834.84
Stückpreis: $834.84
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Key-Kommerzielle Daten

OrderkeyZwei Millionen sieben hundert zwei tausend vier hundert vier und sechzig
Verpackungseinheit1 pc
HinweisAuf Bestellung (vom Umtausch ausgeschlossen)
GTIN4055626459264
Gewicht pro Stück (exklusive Verpackung)144.000 g
Custom tariff numberFünf und achtzig Millionen drei hundert neun und achtzig tausend eins und neunzig
HerkunftslandDE (Deutschland)

Abmessungen

Maßzeichnung
Breite53.6 mm
Höhe126.1 mm
Tiefe54 mm
Hinweis zu AbmessungenDie Tiefe ist gültig, wenn ein TH 35-7,5-DIN-schiene (nach EN 60715).

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C (Standard)
-40 °C ... 70 °C (Erweitert, siehe Abschnitt "erfolgreich Getestet: den Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.)
Umgebungstemperatur (Lagerung/transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 % (nicht kondensierend)
Zulässige Luftfeuchtigkeit (Lagerung/transport)5 % ... 95 % (nicht kondensierend)
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis zu 3000 m über dem Meeresspiegel)
Luftdruck (Lagerung/transport)70 kPa ... 106 kPa (bis zu 3000 m über dem Meeresspiegel)
SchutzartIP20

Verbindungsdaten

BezeichnungAxioline F-Stecker
Verbindungs-MethodePush-in-Anschluss
Hinweis auf die Verbindung-MethodeBitte beachten Sie die Angaben auf der Leiterquerschnitte in der "Axioline F: system und installation" im Benutzerhandbuch.
Leiterquerschnitt Feste min.0,2 mm2
Leiterquerschnitt solid max.1,5 mm2
Leiterquerschnitt flexibel min.0,2 mm2
Leiterquerschnitt flexibel max.1,5 mm2
Leiterquerschnitt AWG min.Vier und zwanzig
Leiterquerschnitt AWG max.Sechzehn
Abisolierlänge8 mm

Allgemeine

Montage-TypDIN-schiene
Netto-Gewicht144 g
Hinweis zu Gewichtsangabenmit Stecker und bus-sockel-Modul

Schnittstellen

BezeichnungAxioline F-local-bus
Nein. KanäleZwei
Verbindungs-MethodeBus-sockel-Modul
Übertragungsgeschwindigkeit100 Mbit / s

Axioline Potenziale

BezeichnungAxioline F-local-bus-Versorgung (UBus)
Versorgungsspannung5 V DC (über bus-sockel-Modul)
Stromaufnahmetyp. 115 mA
max. 180 mA
Stromverbrauchtyp. 0.55 W
max. 0,9 W
BezeichnungNetzteil für analoge Module (UEin)
Versorgungsspannung24 V DC
VersorgungsspannungsbereichMit 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive welligkeit)
Stromaufnahmetyp. 45.3 mA
max. 70 mA
Stromverbrauchmax. 1.68 W
typ. 1.63 W (ganzes Gerät)
max. 2.58 W (ganzes Gerät)
SchutzartÜberspannungsschutz der Versorgungsspannung
Verpolschutz der Versorgungsspannung
Überspannungsschutz

Analoge Eingänge

Anzahl der Eingänge8 +1 (8 Eingänge für Thermoelemente oder lineare Spannung, plus 1 Eingang -5 V bis +5 V)
Input nameAnaloge Eingänge
Beschreibung der EingabeEingänge für Thermoelemente oder lineare Spannung
Verbindungs-MethodeFrühlings-Käfig-Verbindung mit direktem Anschluss Methode
Anschlusstechnik2-adrig (geschirmt, twisted pair)
Sensortypen (RTD) verwendet werden könnenPt 100 (4 externe kaltstellen, kann auch verwendet werden, wie ein sensor-Eingang)
Sensor-Typen, die verwendet werden können, (TC)U, T, L, J, E, K, N, S, R, B, C, W, HK
MessprinzipSigma/Delta-Verfahren
Messwert-Darstellung16 bit (15 bit + Vorzeichen-bit)
Auflösung A/D24 bit
SchutzartKurzschluss-Schutz, überlastschutz der Eingänge
Überspannungsschutz der Eingänge
Input filter time40 ms

Elektrische isolation

Test Abschnitt5 V Kommunikation power (Logik), 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min.
5-V-Versorgung (Logik)/funktionserde 500 V AC 50 Hz 1 min.
24-V-Versorgung (Peripherie) / funktionserde 500 V AC 50 Hz 1 min.

Normen und Vorschriften

Mechanische testsVibration im acc. mit EN 60068-2-6/IEC 60068-2-6 5g
Schock im acc. mit EN 60068-2-27/IEC 60068-2-27 30g
Kontinuierliche Schock nach EN 60068-2-27/IEC 60068-2-27 10g
Schutz-KlasseIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSUmweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e
Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte

Klassifikationen


ETIM for 2702464 Industriesteuerungen SPS (EC001596)
Merkmal Wert
Versorgungsspannung DC (EF007534) 19.2 V
Spannungsart der Versorgungsspannung (EF002991) DC
Eingang, Strom (EF003204) Nein
Eingang, Spannung (EF003205) Nein
Eingang, Widerstand (EF003206) Ja
Eingang, Widerstandsthermometer (EF003207) Ja
Eingang, Thermoelement (EF003208) Ja
Eingangssignal konfigurierbar (EF003209) Nein
Auflösung der Analogeingänge (EF003575) 24 Bit
Ausgang, Strom (EF003212) Nein
Ausgang, Spannung (EF003213) Nein
Ausgangssignal konfigurierbar (EF003214) Nein
Anzahl der analogen Eingänge (EF001994) 0
Anzahl der analogen Ausgänge (EF001995) 0
Analoge Eingänge konfigurierbar (EF008518) Nein
Analoge Ausgänge konfigurierbar (EF008519) Nein
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Unterstützt Protokoll für EtherCAT (EF017564) Nein
Unterstützt Protokoll für TCP/IP (EF003050) Nein
Unterstützt Protokoll für PROFIBUS (EF003052) Nein
Unterstützt Protokoll für CAN (EF003053) Nein
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Nein
Unterstützt Protokoll für KNX (EF003055) Nein
Unterstützt Protokoll für Modbus (EF003057) Nein
Unterstützt Protokoll für Data-Highway (EF003058) Nein
Unterstützt Protokoll für DeviceNet (EF003059) Nein
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Nein
Unterstützt Protokoll für PROFINET IO (EF007525) Nein
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Nein
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Ja
Funkstandard Bluetooth (EF007178) Nein
Funkstandard WLAN 802.11 (EF007179) Nein
Funkstandard GPRS (EF008523) Nein
Funkstandard GSM (EF008524) Nein
Funkstandard UMTS (EF008525) Nein
IO-Link Master (EF007298) Nein
Systemkomponente (EF004118) Ja
Schutzart (IP) (EF005474) IP20
Ausführung des elektrischen Anschlusses (EF003961) sonstige
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) Ja
Tragschienenmontage möglich (EF003972) Ja
Wand-/Direktmontage möglich (EF007020) Ja
Fronteinbau möglich (EF007016) Nein
Rack-Montage möglich (EF007018) Nein
Geeignet für Sicherheitsfunktionen (EF001597) Nein
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Zugehöriges Betriebsmittel (Ex ia) (EF004141) Nein
Zugehöriges Betriebsmittel (Ex ib) (EF004142) Nein
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 53.6 mm
Höhe (EF000040) 125.894343 mm
Tiefe (EF000049) 52.59 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX AUTOMATION DE.pdf 35 Mbytes
