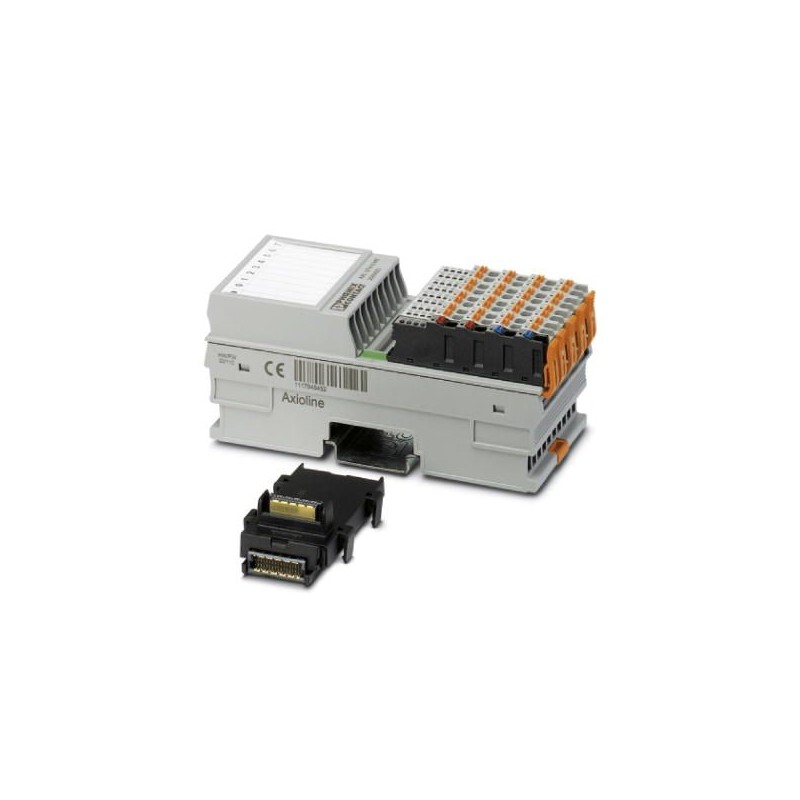

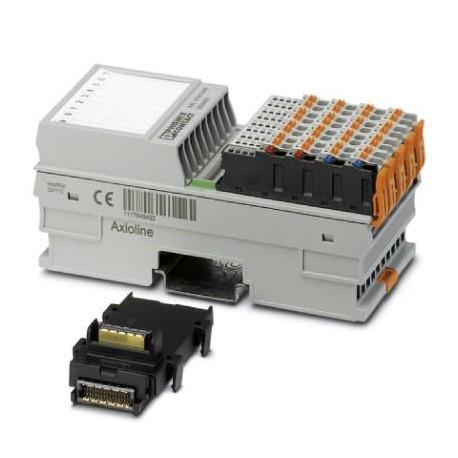

AXL F UTH8 XC 1F 2702464 PHOENIX CONTACT Módulo de e/S
AXL F UTH8 XC 1F
2702464
PHOENIX_CONTACT
Módulo de e/S
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões, setecentos e dois mil quatrocentos e sessenta e quatro |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quatrocentos e cinqüenta e nove mil duzentos e sessenta e quatro |
| Peso por Peça (excluindo embalagem) | 144.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e oitenta e nove mil noventa e um |
| País de origem | DE (Alemanha) |
Dimensões
| Desenho Dimensional | |
|---|---|
| Largura | De 53,6 mm |
| Altura | 126.1 mm |
| Profundidade | 54 mm |
| Nota sobre as dimensões | A profundidade é válido quando um TH 35-7,5 trilho DIN é usado (de acordo com EN 60715). |
Condições ambientais
| Temperatura ambiente (operação) | -25 °C ... 60 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Extended, consulte a secção "Testado com êxito: uso sob condições ambientais extremas" na folha de dados.) | |
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Admissível umidade (operação) | 5 % a 95 % (sem condensação) |
| Permitida humidade (armazenamento/transporte) | 5 % a 95 % (sem condensação) |
| Pressão de ar (operação) | 70 ... kPa a 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 ... kPa a 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Ligação de dados
| Designação | Axioline conector F |
|---|---|
| Método de ligação | Push-in de conexão |
| Nota sobre o método de conexão | Por favor observe as informações fornecidas nas seções transversais do condutor no "Axioline F: sistema e instalação" manual do usuário. |
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 1,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 1,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Dezesseis |
| Comprimento de decapagem | 8 mm |
Geral
| Tipo de montagem | Trilho DIN |
|---|---|
| Peso líquido | 144 g |
| Nota sobre especificações de peso | com conectores e de autocarro da base de dados de módulo |
Interfaces
| Designação | Axioline F barramento local |
|---|---|
| Não. de canais | Dois |
| Método de ligação | Barramento da base de dados de módulo |
| Velocidade de transmissão | 100 Mbps |
Axioline potenciais
| Designação | Axioline F local de alimentação do barramento (UÔnibus) |
|---|---|
| Tensão de alimentação | 5 V DC (através do barramento do módulo base) |
| Consumo de corrente | typ. 115 mA |
| max. 180 mA | |
| Consumo de potência | typ. 0.55 W |
| max. 0,9 W | |
| Designação | Alimentação para módulos analógicos (UUm) |
| Tensão de alimentação | 24 V DC |
| Faixa de alimentação de tensão | 19.2 V DC ... 30 V DC (incluindo todas as tolerâncias, incluindo o ripple) |
| Consumo de corrente | typ. 45.3 mA |
| max. 70 mA | |
| Consumo de potência | max. 1.68 W |
| typ. 1.63 W (todo o dispositivo) | |
| max. 2.58 W (todo o dispositivo) | |
| Tipo de protecção | Proteção contra surtos de tensão de alimentação |
| Inversão de polaridade proteção da tensão de alimentação | |
| Proteção transiente |
Entradas analógicas
| Número de entradas | 8 +1 (8 entradas para termopares ou de tensão linear, mais 1 entrada de -5 V, +5 V) |
|---|---|
| Nome da entrada | Entradas analógicas |
| Descrição da entrada | As entradas para os termopares ou de tensão linear |
| Método de ligação | Primavera-gaiola ligação direta com conector método |
| Tecnologia de conexão | 2-fio (shielded twisted pair) |
| Tipos de sensores (IDT), que pode ser usado | Pt 100 (4 externas junções frias, também pode ser usado como um sensor de entrada) |
| Tipos de sensores que podem ser usados (TC) | U, T, L, J, E, K, N, S, R, B, C, W, HK |
| Princípio de medição | Sigma/Delta processo |
| O valor medido de representação | 16 bits (bits de 15 + bit de sinal) |
| Resolução A/D | 24 bits |
| Tipo de protecção | Proteção contra curto-circuito, proteção contra sobrecarga das entradas |
| Proteção transiente de insumos | |
| Filtro de entrada de tempo | 40 ms |
Isolamento eléctrico
| Seção de teste | 5 V comunicações energia (lógica), 24 V alimentação (e/S) 500 V AC 50 Hz, 1 min. |
|---|---|
| 5 V alimentação (lógica)/terra funcional 500 V AC 50 Hz, 1 min. | |
| 24 V alimentação (I/O) / terra funcional 500 V AC 50 Hz, 1 min. |
Normas e Regulamentos
| Ensaios mecânicos | Resistência à vibração em acc. com EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque na acc. com a EN 60068-2-27/IEC 60068-2-27 30g | |
| Contínuo choque de acordo com a EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0Vinte e sete milhões duzentos e quarenta mil quatrocentos e cincoeCl@ss 4.1Vinte e sete milhões duzentos e quarenta mil quatrocentos e cincoeCl@ss 5.0Vinte e sete milhões, duzentos e quarenta e dois mil duzentos e umeCl@ss 5.1Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e umeCl@ss 6.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentoseCl@ss 7.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e umeCl@ss 8.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e umeCl@ss 9.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e um
UNSPSC 6.01Quarenta e três milhões cento e setenta e dois mil e quinzeUNSPSC 7.0901Quarenta e três milhões, duzentos e um mil quatrocentos e quatroUNSPSC 11Trinta e nove milhões cento e vinte e um mil trezentos e onze12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil trezentos e onze13.2 UNSPSCTrinta e dois milhões cento e cinqüenta e um mil seiscentos e dois
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
