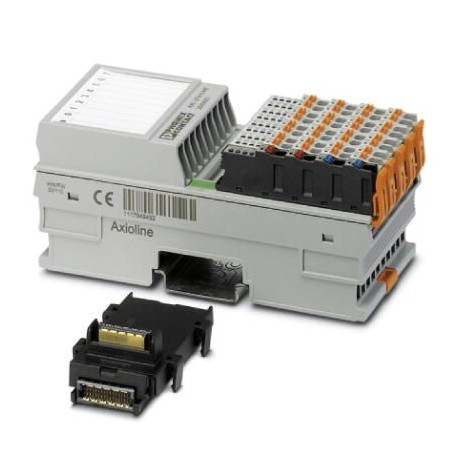

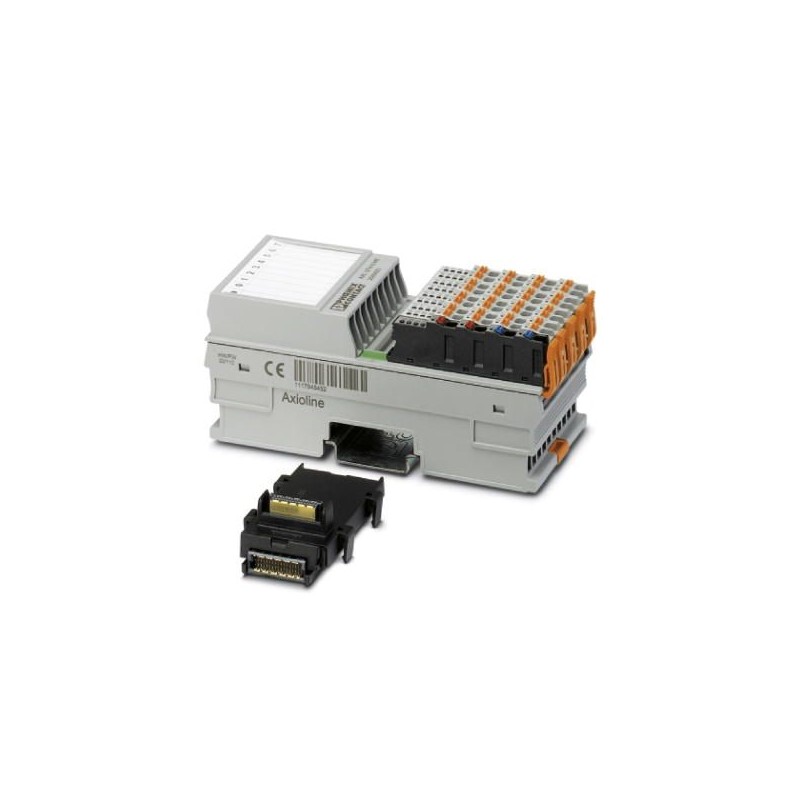

AXL F UTH8 XC 1F 2702464 PHOENIX CONTACT Modulo di I/O
AXL F UTH8 XC 1F
2702464
PHOENIX_CONTACT
Modulo di I/O
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni sette cento due mila quattro cento sessanta quattro |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626459264 |
| Peso per Pezzo (escluso imballaggio) | 144.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento ottanta nove mila novanta uno |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno dimensionale | |
|---|---|
| Larghezza | 53.6 mm |
| Altezza | 126.1 mm |
| Profondità | 54 mm |
| Nota sulle dimensioni | La profondità è valido quando un TH 35-7,5 DIN rail è utilizzato (secondo EN 60715). |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Extended, vedere la sezione “Testato con successo: l'utilizzo in condizioni ambientali estreme”, in il foglio di dati.) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Ammessa umidità (funzionamento) | 5 % ... 95 % (senza condensa) |
| Ammessa umidità (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m sopra il livello del mare) |
| La pressione dell'aria (stoccaggio/trasporto) | 70 kPa ... 106 kPa (fino a 3000 m sopra il livello del mare) |
| Grado di protezione | IP20 |
Connessione dati
| Denominazione | Axioline F connettore |
|---|---|
| Metodo di connessione | Push-in di connessione |
| Nota sul metodo di connessione | Si prega di osservare le informazioni fornite su sezioni di conduttore in “Axioline F: sistema di installazione e manuale d'uso. |
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 1,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 1,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Sedici |
| Lunghezza di spelatura | 8 mm |
Generale
| Tipo di montaggio | Guida DIN |
|---|---|
| Peso netto | 144 g |
| Nota sul peso specifiche | con connettori e bus modulo base |
Interfacce
| Denominazione | Axioline F autobus locale |
|---|---|
| No. di canali | Due |
| Metodo di connessione | Bus modulo base |
| Velocità di trasmissione | 100 Mbps |
Axioline potenzialità
| Denominazione | Axioline F local bus di alimentazione (UAutobus) |
|---|---|
| Tensione di alimentazione | 5 V DC (tramite bus modulo di base) |
| Consumo di corrente | tip. 115 mA |
| max. 180 mA | |
| Consumo di energia | tip. 0.55 W |
| max. 0.9 W | |
| Denominazione | Alimentazione per moduli analogici (UUn) |
| Tensione di alimentazione | 24 V DC |
| Gamma di tensione di rifornimento | Il 19,2 V DC ... 30 V DC (tra cui tutte le tolleranze, tra cui ripple) |
| Consumo di corrente | tip. 45.3 mA |
| max. 70 mA | |
| Consumo di energia | max. 1.68 W |
| tip. 1.63 W (intero dispositivo) | |
| max. 2.58 W (intero dispositivo) | |
| Tipo di protezione | Protezione da picchi di tensione di alimentazione |
| L'inversione di polarità della tensione di alimentazione | |
| Protezione contro i transienti |
Ingressi analogici
| Numero di ingressi | 8 +1 (8 ingressi per termocoppie o di tensione lineare, più 1 ingresso -5 V a +5 V) |
|---|---|
| Ingresso nome | Ingressi analogici |
| Descrizione dell'ingresso | Ingressi per termocoppie o di tensione lineare |
| Metodo di connessione | Primavera-gabbia di collegamento con connettore diretto metodo |
| Tecnologia di connessione | 2-fili (shielded twisted pair) |
| Tipi di sensore (RTD) che può essere utilizzato | Pt 100 (4 freddo esterno giunzioni, può anche essere usato come sensore di ingresso) |
| Tipi di sensori che possono essere utilizzati (TC) | U, T, L, J, E, K, N, S, R, B, C, W, HK |
| Principio di misura | Sigma/Delta del processo |
| Rappresentazione del valore di misura | 16 bit (bit 15 bit + bit di segno) |
| Risoluzione A/D | 24 bit |
| Tipo di protezione | Protezione da corto circuito, protezione da sovraccarico degli ingressi |
| La protezione dai transitori di ingressi | |
| Filtro di ingresso tempo | 40 ms |
Isolamento elettrico
| Sezione di prova | 5 V comunicazioni potenza (logica), alimentazione 24 V (I/O) 500 V AC 50 Hz 1 min. |
|---|---|
| 5 V di alimentazione (logica)/terra funzionale 500 V AC 50 Hz 1 min. | |
| L'alimentazione a 24 V (I/O) / terra funzionale 500 V AC 50 Hz 1 min. |
Norme e Regolamenti
| Prove meccaniche | Resistenza alle vibrazioni in acc. EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Shock in acc. EN 60068-2-27/IEC 60068-2-27 30g | |
| Continua urti secondo EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 4.0Venti sette millioni due cento quaranta mila quattro cento cinqueeCl@ss 4.1Venti sette millioni due cento quaranta mila quattro cento cinqueeCl@ss 5.0Venti sette millioni due cento quaranta due mila due cento unoeCl@ss 5.1Venti sette millioni due cento quaranta due mila sei cento unoeCl@ss 6.0Venti sette millioni due cento quaranta due mila sei centoeCl@ss 7.0Venti sette millioni due cento quaranta due mila sei cento unoeCl@ss 8.0Venti sette millioni due cento quaranta due mila sei cento unoeCl@ss 9.0Venti sette millioni due cento quaranta due mila sei cento uno
UNSPSC 6.01Quaranta tré millioni cento settanta due mila quindiciUNSPSC 7.0901Quaranta tré millioni due cento un mille quattro cento quattroUNSPSC 11Trenta nove millioni cento venti un mille tre cento undiciUNSPSC 12.01Trenta nove millioni cento venti un mille tre cento undiciUNSPSC 13.2Trenta due millioni cento cinquanta un mille sei cento due
