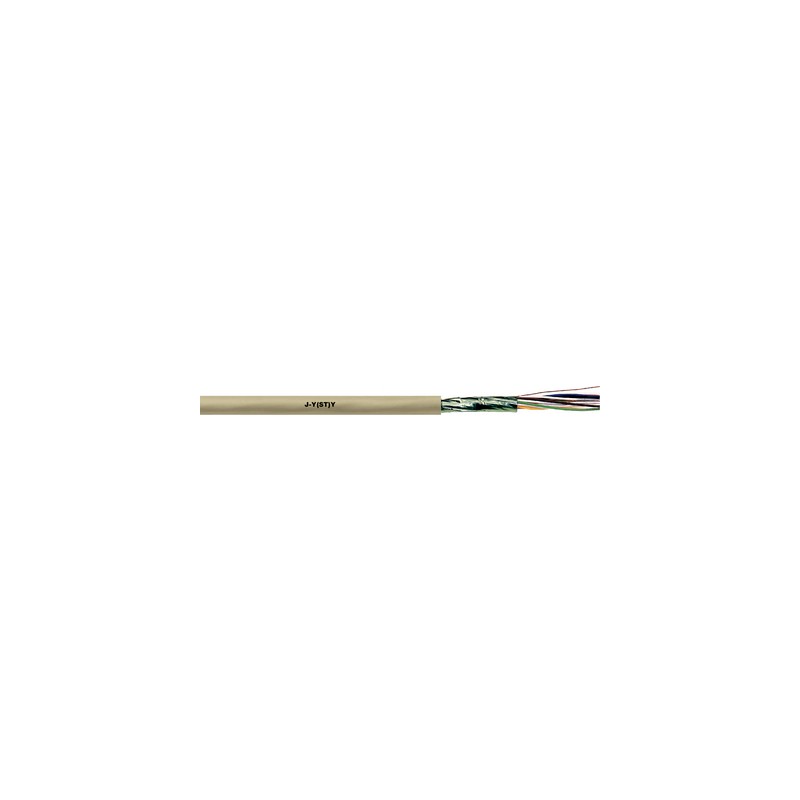

1591318 LAPP J-Y(ST)И... LG 100X2X0.6

Преимущества

• Телефонные кабели для применения внутри помещений, передают аналоговые или цифровые сигналы
• Статический экран из ламинированной алюминиевой фольги с подпуском контактной жилы, снижает влияние высокочастотных электромагнитных помех
• Перекрестные и взаимные помехи снижены благодаря парной скрутке жил

Области применения

• Соединительные кабели для электроники, для систем измерения, управления, регулирования и сигнализации
• В технике связи возможна реализация следующих подключений: телефон, телефакс, телетайп, все стандартные модемы, охранные установки и установки пожарной сигнализации (см. также кабели для пожарной сигнализации), переговорные устройства, установки вызова людей, контрольно-пропускные пункты, устройства учёта времени, устройства сбора производственных данных
• Для применения в помещениях с сухой или влажной средой для неподвижной прокладки
  под/поверх штукатурки

Характеристики

• 2-парные кабели скручены звездной четверочной скруткой
• Не поддерживают горение в соответствии с IEC 60332-1-2

Стандарты / Сертификаты соответствия

• В соответствии с нормами DIN VDE 0815тип J-Y(ST)Y...LG

Конструкция

• Однопроволочная медная жила
• Изоляция жил из ПВХ- пластиката
• Парная скрутка жил,
  общая скрутка пар,
  обмотка плёнкой,
  поверх — статический экран из ламинированной алюминиевой фольги с медной контактной проволокой
• внешняя оболочка из ПВХ
  Цвет внешняя оболочки:серый (похожий на булыжно-серый цвет/ RAL 7032)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Сигнальный телекоммуникационный кабель

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000829
• Описание класса ETIM 6.0: Телекоммуникационный кабель

Маркировка жил

• В соответствии с VDE 0815, см. таблицу T 10

Емкостная связь

• (800 Гц): K1: 80% ≤ 300 пФ/100м

Сечение жилы в

• жила 0,6 мм: 0,28 мм²
• жила 0,8 мм: 0,5 мм²

Затухание

• жила 0,6 мм: 1,7 дБ/км
• жила 0,8 мм: 1,1 дБ/км

Минимальный радиус изгиба

• Неподвижное применение: 10 x D

Испытательное напряжение

• Жила/жила: 800 В
• Жила/экран: 800 В

Сопротивление шлейфа

• жила 0,6 мм: макс. 130 Oм/км
• жила 0,8 мм:
  макс. 73,2 Oм/км

Tемпературный диапазон

• Ограниченная подвижность от -5°C до +50°C
• Неподвижное применение: от -30 до +70 °C
