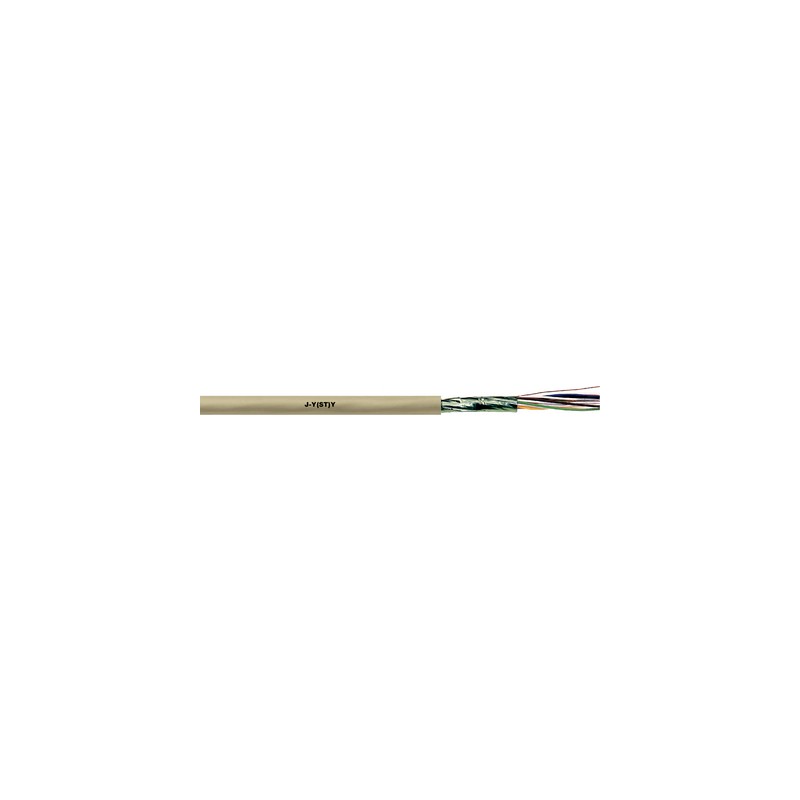

1591318 LAPP J-Y(ST)Y...LG 100X2X0,6

Beneficios

• Los cables telefónicos interiores transmiten señales analógicas o digitales.
• La pantalla de cinta de aluminio y el hilo de drenaje minimizan las interferencias de altas frecuencias en campos electromagnéticos
• Desacoplamiento de circuitos eléctricos mediante estructura en pares trenzados (efectos de diafonía)

Ámbito de uso

• Cable de conexión para uso en sistemas electrónicos, de señales, de control y medida.
• Se pueden instalar las siguientes conexiones para tecnología de la información y comunicaciones: telefóno, fax, módems estándar de servicios postales, sistemas de alarma con incendios y robos (consulte los cables alarma de incendios)
• Se pueden utilizar para instalaciones fijas, sobre y bajo enlucido, en interiores secos y mojados.

Características de producto

• Versiones de 2 pares = diseño de cable de estrella-cuadrete
• No propagador de la llama, según IEC 60332-1-2

Normas de referencia / Aprobaciones

• Conforme a DIN VDE 0815tipo J-Y(ST)Y...LG

Composición de producto

• Conductor de cobre sólido desnudo
• Aislamiento de conductor realizado con PVC
• Conductores trenzados en pares,
  pares trenzados juntos,
  pantalla general de cinta de aluminio con hilo de drenaje de cobre
• Cubierta exterior de PVC
  Color de la cubierta exterior: gris (similar a gris guijarro/RAL 7032)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000829
• Descripción de clase ETIM 5.0: cable de señal/telecomunicaciones

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000829
• ETIM 6.0 Class-Description: cable de telecomunicación

Código de identificación de conductores

• Según VDE 0815 (apéndice T10)

Acoplamiento

• (800 Hz): K1: 80% ≤ 300 pF/100m

Sección transversal del conductor en

• 0,6 mm: 0,28 mm²
• 0,8 mm: 0,50 mm²

Atenuación del cable / atenuación

• 0,6 mm: 1,7 dB/km
• 0,8 mm: 1,1 dB/km

Radio de curvatura mínimo

• Instalación fija: 10 x diámetro exterior

Tensión de prueba

• Conductor/conductor: 800 V
• Conductor/pantalla: 800 V

Resistencia de bucle

• 0,6 mm: máx. 130 Ohm/km
• 0.8 mm: max. 73.2 ohm/km

Rango de temperaturas

• Uso flexible ocasional: de –5 °C a +50 °C
• Instalación fija: de -30 °C a +70 °C
