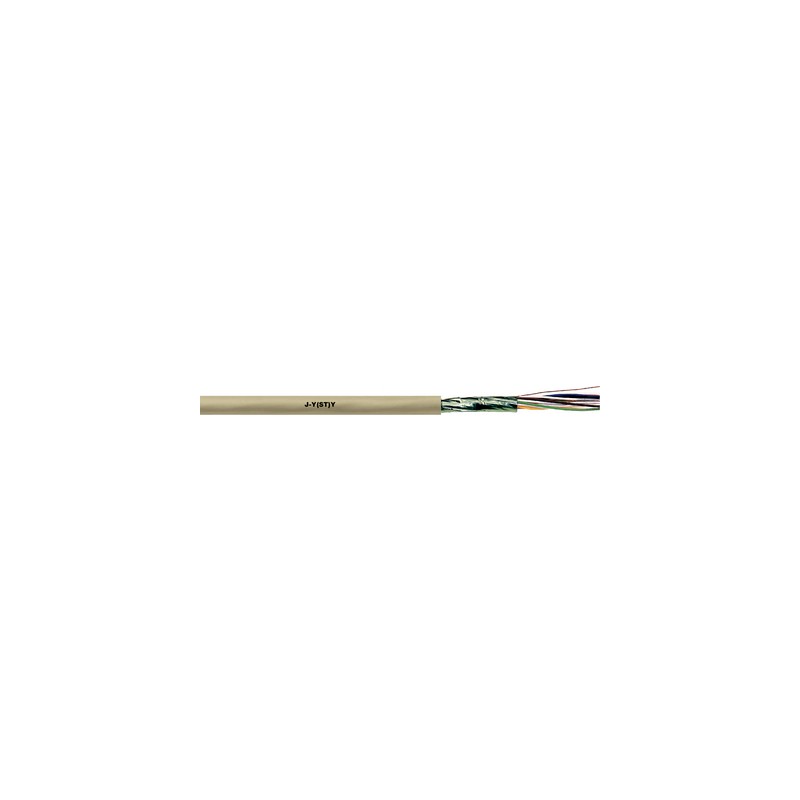

1591318 LAPP J-Y(ST)ET... LG 100X2X0.6

Avantages

• Les câbles téléphoniques intérieurs transmettent des signaux analogiques ou numériques
• L’écran statique en feuille de plastique laminé en aluminium avec fil de vidange étamé minimise les interférences des champs électromagnétiques à haute fréquence
• Découplage des circuits au moyen de
  conception à paire torsadée (TP) (effets de diaphonie)

Plage d’applications

• Câble de connexion pour une utilisation dans l’électronique et dans les applications de mesure, de contrôle et de signalisation
• Dans les applications de nouvelles et de communication, les connexions suivantes peuvent être installées: téléphone, télécopie, télex, modems standard pour les services postaux; systèmes d’alarme antivol et incendie (cf. câbles d’alarme incendie); systèmes de communication et de radiomessagerie; systèmes de contrôle d’accès, de contrôle du temps et des données
• Peut être utilisé dans les intérieurs secs et humides pour une installation fixe sur et sous plâtre

Caractéristiques du produit

• Les versions à 2 paires = conception de câble quadruple étoile
• Retardateur de flamme selon la norme CEI 60332-1-2

Références aux normes / Approbations

• Conformément à la norme DIN VDE 0815type J-Y(ST)Y... LG

Maquillage du produit

• Conducteur solide en cuivre nu
• Isolation du noyau en PVC
• Noyaux tordus par paires,
  paires tordues ensemble,
  enveloppement de feuille sur le noyau du câble,
  écran statique en film plastique laminé en aluminium avec fil de vidange en cuivre
• Gaine extérieure en PVC
  Couleur de la gaine extérieure: gris (similaire au gris caillou / RAL 7032)

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000829
• ETIM 5.0 Classe-Description: Câble de signal/télécommunications

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000829
• ETIM 6.0 Classe-Description: Câble de signal/télécommunications

Code d’identification de base

• selon VDE 0815,
  se reporter à l’annexe T10

Couplage

• (800 Hz) : K1 : 80 % ≤ 300 pF/100m

Section transversale du conducteur

• 0,6 mm : 0,28 mm²
• 0,8 mm : 0,50 mm²

Atténuation/atténuation des câbles

• 0,6 mm : 1,7 dB/km
• 0,8 mm : 1,1 dB/km

Rayon de pliage minimal

• Installation fixe: 10 x diamètre extérieur

Tension d’essai

• Noyau/cœur : 800 V
• Noyau/écran: 800 V

Résistance de la boucle

• 0,6 mm : max. 130 ohms/km
• 0,8 mm : max. 73,2 ohms/km

Plage de température

• Flexion occasionnelle : -5°C à +50°C
• Installation fixe : -30°C à +70°C
