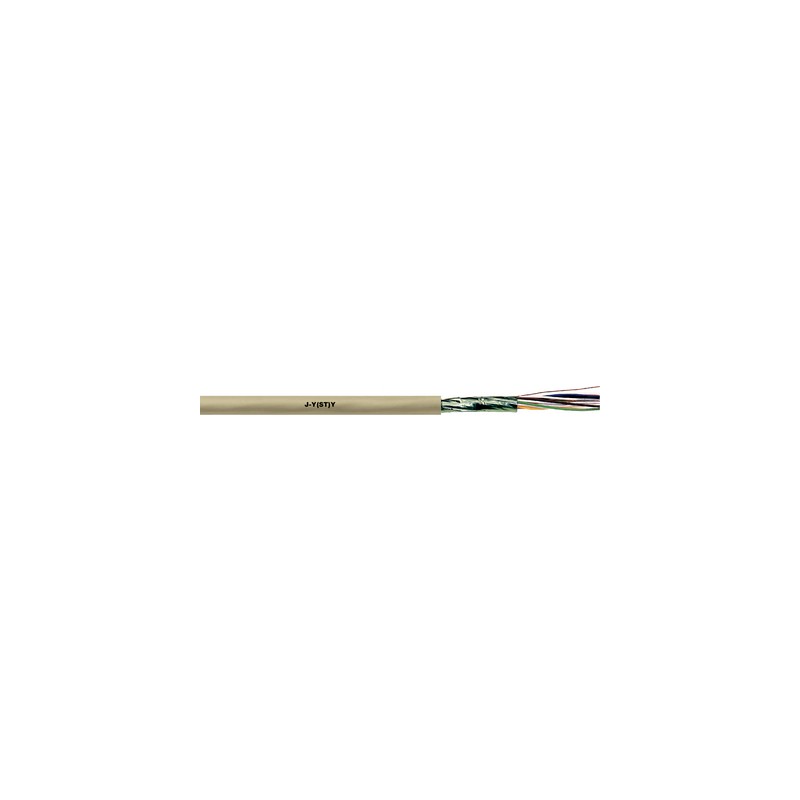

1591318 LAPP J-Y(ST)UND... LG 100X2X0,6

Nutzen

• Telefon-Innenkabel übertragen analoge oder digitale Signale
• Statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit Beilaufdraht minimiert den Störeinfluss von hochfrequenten, elektromagnetischen Feldern
• Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)

Anwendungsgebiete

• Verbindungsleitung in der Elektronik, in der Meß-, Steuer-, Regel- und Signaltechnik
• In der Nachrichten- und Kommunikationstechnik können beispielsweise folgende Anschlüsse realisiert werden: Telefon, Telefax, Telex, alle Standard-Modems der Postdienste, Einbruchmeldeanlagen, Brandmeldeanlagen (siehe auch Brandmeldekabel), Sprechanlagen, Personenrufanlagen, Zugangskontrolle, Zeiterfassung, Betriebsdatenerfassung
• Verwendung in trockenen und feuchten Räumen zur festen Verlegung auf und unter Putz

Produkteigenschaften

• Die 2-paarigen Versionen sind zum Stern-Vierer verseilt
• Flammwidrig nach IEC 60332-1-2

Norm-Referenzen / Zulassungen

• Gemäß DIN VDE 0815Bauart J-Y(ST)Y...LG

Aufbau

• Massiver blanker Kupferleiter
• Aderisolation aus PVC
• Paarverseilung der Adern,
  Paare gemeinsam verseilt,
  Folienbewicklung über der Kabelseele
  statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit Kupferbeidraht
• Außenmantel aus PVC
  Außenmantelfarbe: grau (ähnlich kieselgrau/ RAL 7032)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Telekommunikationskabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000829
• ETIM 6.0 Class-Description: Telekommunikationskabel

Ader-Ident-Code

• nach VDE 0815, siehe Anhang T10

Kopplung

• (800 Hz): K1: 80% ≤ 300 pF/100m

Leiterquerschnitt in

• 0,6 mm: 0,28 mm²
• 0,8 mm: 0,50 mm²

Leitungsdämpfung / Dämpfung

• 0,6 mm: 1,7 dB/km
• 0,8 mm: 1,1 dB/km

Mindestbiegeradius

• Fest verlegt: 10 x Außendurchmesser

Prüfspannung

• Ader/Ader: 800 V
• Ader/Schirm: 800 V

Schleifenwiderstand

• 0,6 mm: max. 130 Ohm/km
• 0,8 mm: max. 73,2 Ohm/km

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +50°C
• Fest verlegt: -30°C bis +70°C
