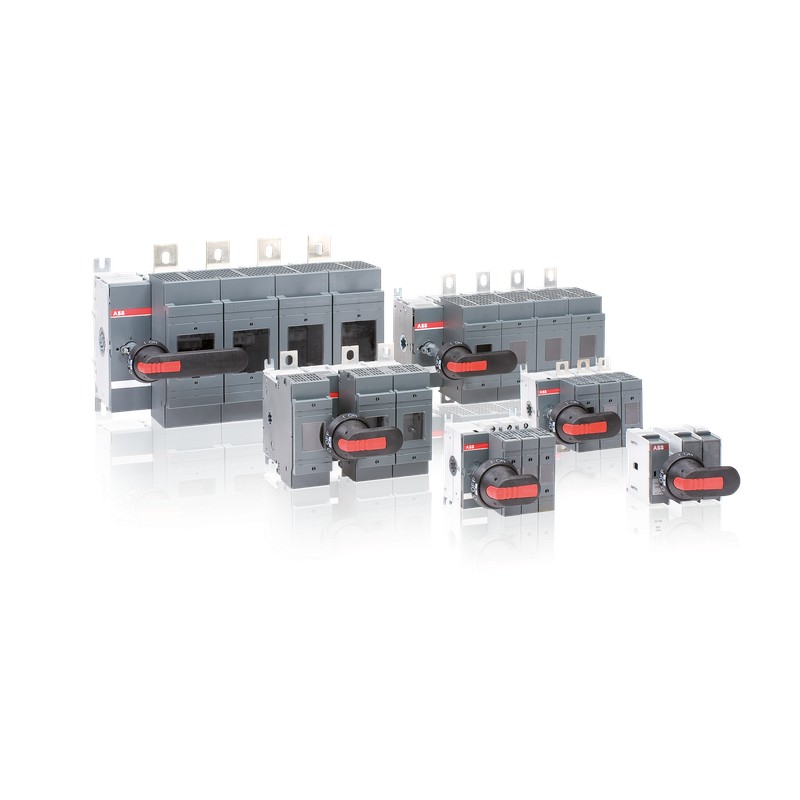

1SCA125760R1001 ABB Предохранитель OS100GJ04N2
1SCA125760R1001
ABB
Предохранитель OS100GJ04N2
OS100GJ04N2 ПЛАВКИЙ РАЗЪЕДИНИТЕЛЬ
Низковольтное оборудование > Выключатель нагрузки (рубильник) с плавкими предохранителями
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| АББ ЭкоСолюшнс | |
|---|---|
| Экологическая декларация продукции - EPD | 1СКК311196Д0201 |
| Соответствие материалов | |
| Декларация RoHS | 1SCC311137D2703 |
| Информация о RoHS | В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г. |
| Популярные загрузки | |
| Техническое описание, Техническая информация | 1SCC311013C0201 |
| Инструкции и руководства | 1СЦ311037М0206 |
| Экологическая декларация продукции - EPD | 1СКК311196Д0201 |
| экологический | |
| Степень защиты | согласно IEC 60529 IP20 |
| Степень загрязнения | 3 |
| упорядочение | |
| Минимальный объем заказа | 1 шт. |
| Номер таможенного тарифа | 85365080 |
| Страна или территория происхождения | Финляндия |
| Размеры | |
| Ширина нетто продукта | 182 мм |
| Высота нетто продукта | 220 мм |
| Глубина / длина нетто продукта | 104 мм |
| Вес нетто продукта | 2,43 кг |
| 5,36 фунта | |
| Информация о контейнерах | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Ширина пакета 1-го уровня | 260 мм |
| 10.2 дюйма | |
| Уровень пакета 1 Глубина / Длина | 290 мм |
| 11.4 дюйма | |
| Высота пакета 1-го уровня | 190 мм |
| 7.5 дюйма | |
| Вес брутто пакета 1-го уровня | 2,7 кг |
| 6 фунтов | |
| Пакет EAN уровня 1 | 6417019557625 |
| технический | |
| Обычный тепловой ток свободного воздуха (IЙ) | Θ = 40 °C 160 А |
| Обычный тепловой ток (Iтем) | Полностью закрытый 160 A |
| Степень защиты | согласно IEC 60529 IP20 |
| Четвертая поул-позиция | Правая сторона |
| Тип четвертого полюса | Коммутируемый - со сплошным звеном |
| Размер предохранителя | 100 А |
| Система предохранителей | Класс J |
| Тип предохранителя | J |
| Тип ручки | Ручка в комплект не входит |
| Тип монтажа | Монтаж основания |
| Количество полюсов | 4P |
| Режим работы | фронт |
| Степень загрязнения | 3 |
| Положение линейных клемм | Верхний вхо - Нижний выход |
| Нижний вх - Верхний выход | |
| Потери мощности | при номинальных рабочих условиях на полюс 12 Вт |
| Номинальный условный ток короткого замыкания (Inc) | (600 В переменного тока) 200 кА |
| Рейтинговый ток (Iн) | Главный контур 100 A |
| Рейтинговый импульс выдерживает напряжение (Uшалун) | 8 кВ |
| Оценка теплоизоляционного напряжения (Uя) | 1000 V |
| Номинальный рабочий ток AC-21A (Iми) | (500 В) 100 А |
| (690 В) 100 А | |
| Номинальный рабочий ток AC-22A (Iми) | (500 В) 100 А |
| (690 В) 100 А | |
| Номинальный рабочий ток AC-23A (Iми) | (500 В) 100 А |
| (690 В) 100 А | |
| Номинальная рабочая мощность AC-23A (Pми) | (220 ... 240 В) 45 кВт |
| (400 В) 75 кВт | |
| (415 В) 75 кВт | |
| (500 В) 90 кВт | |
| (690 В) 132 кВт | |
| Номинальное рабочее напряжение | Главная цепь 600 V AC |
| Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw) | за 1 с 5 килоампер RMS |
| Стандарты | УЛ98 |
| МЭК 60947-3 | |
| Механизм управления переключателями | 04 (левая сторона) |
| Тип терминала | Луговые терминалы |
| Ширина клеммы | 20 мм |
| Момент затяжки | 15… 22 Н·м |
| Технический UL/CSA | |
| Рейтинг ампера | 100 А |
| Номинальная мощность UL/CSA | (согласно UL 240 V) 30 л.с. |
| (согласно UL 480 V) 60 л.с. | |
| (согласно UL 600 V) 75 л.с. | |
| Момент затяжки | 15… 22 Н·м |
| Момент затяжки UL/CSA | Зажим для проволоки 120 дюймов |
| Кабельный наконечник 50 дюймов | |
| Сертификаты и декларации | |
| Сертификат CCC | CCC OS100-160G_ 2015.pdf |
| Декларация соответствия - CE | 1SCC311137D2703 |
| Сертификат DNV GL | 1СЦ311125Д0203 |
| Сертификат EAC | EAC OT_OTDC_OTL_OTP_OTR_OTU_OTE_OETL_OESA_OESC_OTM_OS_OSM_.pdf |
| Внешние классификации и стандарты | |
| Классификационный код объекта | кью |
| ИДВТ 9 | EC001040 - Разъединитель выключателя предохранителей |
| ИДВТ 10 | EC001040 - Разъединитель выключателя предохранителей |
| УНСПСК | 39122233 |
| Код детализированной категории IDEA (IGCC) | 5291 >> Разъединитель предохранителей |
| eКласс | V11.1 : 27371401 |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
