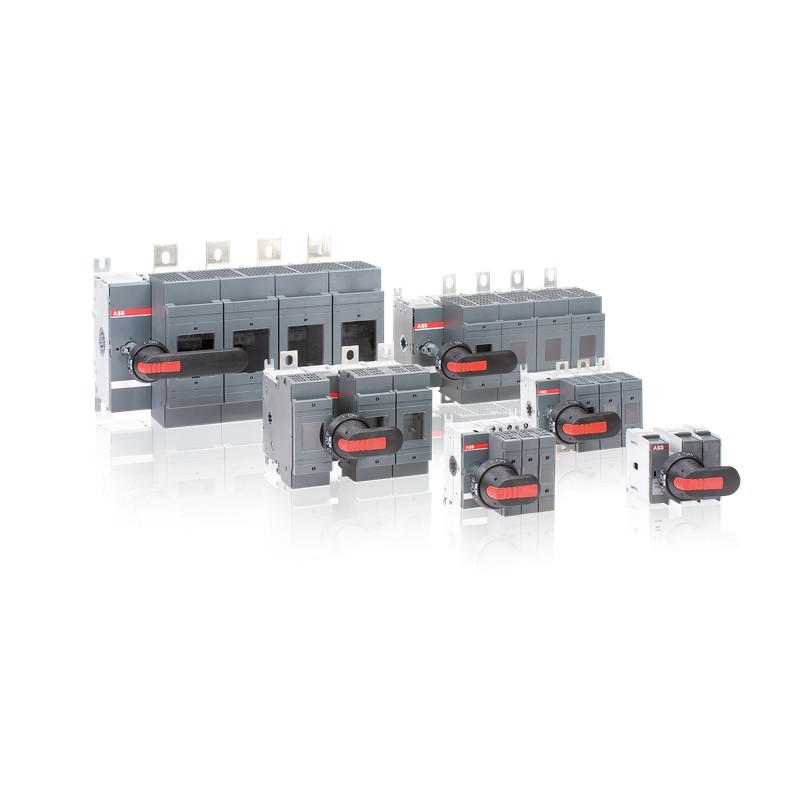

ABB 1SCA125760R1001 1SCA125760R1001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA125760R1001 ABB Interruptor fusible OS100GJ04N2

Referencia: 1SCA125760R1001

Fabricante: ABB

Descripción:

Interruptor fusible OS100GJ04N2
OS100GJ04N2 FUSIBLE DISCONNECT SWITCH

Categorías:

  • Componentes industriales de baja tensión > Interruptor con fusibles
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 332,15 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Declaración Ambiental de Producto - EPD1SCC311196D0201
Cumplimiento de Materiales
Información sobre RoHS1SCC311137D2703
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Descargas Populares
Ficha técnica, información técnica1SCC311013C0201
Instrucciones y manuales1SCC311037M0206
Declaración Ambiental de Producto - EPD1SCC311196D0201
Ambiente
Grado de protecciónacc. to IEC 60529 IP20
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 piece
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product182 mm
Alto del producto220 mm
Largo del product104 mm
Peso del product2.43 kg
5.36 lb
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Ancho260 mm
10.2 in
Embalaje Nivel 1 Largo290 mm
11.4 in
Embalaje Nivel 1 Alto190 mm
7.5 in
Embalaje Nivel 1 Peso2.7 kg
6 lb
Embalaje Nivel 1 EAN6417019557625
Técnica
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 160 A
Corriente térmica convencional (Ithe)Totalmente cerrado 160 A
Grado de protecciónacc. to IEC 60529 IP20
Posición del cuarto poloRight Side
Tipo de cuarto poloSwitched - With Solid Link
Tamaño del fusible100 A
Sistema de fusiblesClase J
Tipo de fusibleJ
Tipo de asaHandle not included
Tipo de montajeBase mounting
Número de polos4P
Modo de funcionamientoFront
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out
Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 12 W
Corriente nominal de cortocircuito condicional (Inc)(600 V AC) 200 kA
Corriente nominal (In)Circuito Principal 100 A
Tensión nominal soportada por impulsos (Uimp)8 kV
Tensión nominal de aislamiento (Ui)1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(500 V) 100 A
(690 V) 100 A
Corriente nominal de funcionamiento AC-22A (Ie)(500 V) 100 A
(690 V) 100 A
Corriente nominal de funcionamiento AC-23A (Ie)(500 V) 100 A
(690 V) 100 A
Potencia operativa nominal AC-23A (Pe)(220 ... 240 V) 45 kW
(400 V) 75 kW
(415 V) 75 kW
(500 V) 90 kW
(690 V) 132 kW
Tensión nominal de operaciónMain Circuit 600 V AC
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 5 kiloampere rms
NormasUL98
IEC 60947-3
Mecanismo de funcionamiento de los interruptores04 (Lado izquierdo)
Tipo de terminalTerminales de lengüeta
Anchura de los terminales20 mm
Par de apriete15… 22 N·m
Técnica UL/CSA
Amperaje UL/CSA100 A
Potencia nominal UL/CSA(acc. to UL 240 V) 30 Hp
(acc. to UL 480 V) 60 Hp
(acc. to UL 600 V) 75 Hp
Par de apriete15… 22 N·m
Par de apriete UL/CSAWire-Clamp 120 in·lb
Cable Lug 50 in·lb
Certificados y Declaraciones (Número de Documento)
Certificado CCCCCC OS100-160G_ 2015.pdf
Declaración de conformidad - CE1SCC311137D2703
Certificado DNV GL1SCC311125D0203
Certificado EACEAC OT_OTDC_OTL_OTP_OTR_OTU_OTE_OETL_OESA_OESC_OTM_OS_OSM_.pdf
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de categoría granular de IDEA (IGCC)5291 >> Fuse switch disconnector
Clase electrónicaV11.1 : 27371401
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)

ETIM for 1SCA125760R1001 Interruptores de baja tensión (EC001040)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorSí
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor160 A
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor132 kW
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor5 kA
CaracterísticaApto para insertos de fusibles (EF006692)
ValorOtros
CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaEntrada de cable (EF000537)
ValorOtros
CaracterísticaEquipado con conectores rápidos (EF011696)
ValorSí
CaracterísticaApto para el montaje de barras colectoras (EF007259)
ValorSí
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaPosición del elemento de accionamiento (EF009410)
ValorIzquierda
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaGrado de protección (IP), frontal (EF003118)
ValorIP20
