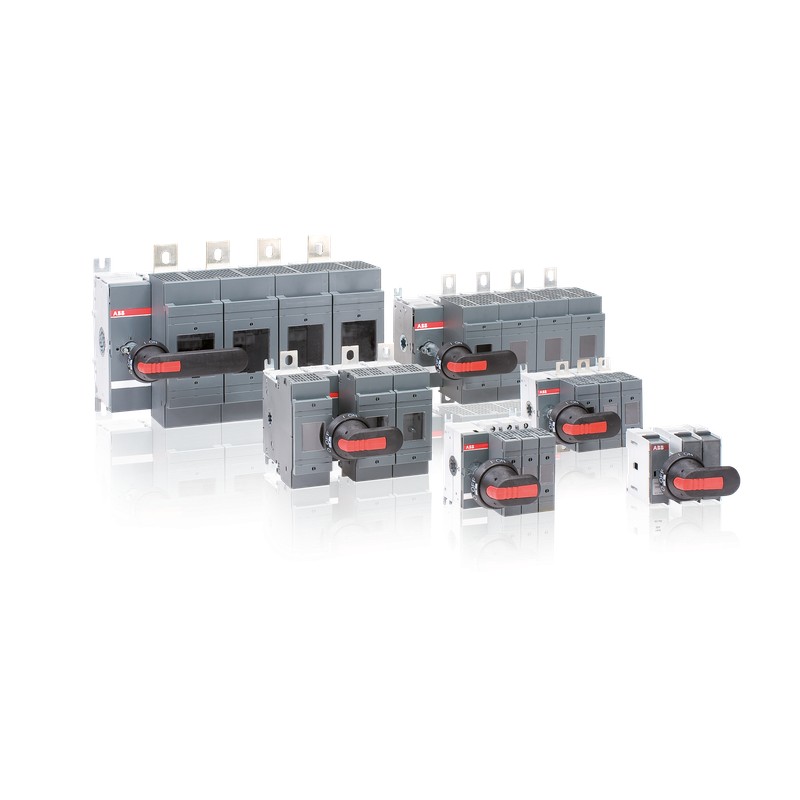

1SCA125760R1001 ABB Interruptor de fusível OS100GJ04N2
1SCA125760R1001
ABB
Interruptor de fusível OS100GJ04N2
OS100GJ04N2 FUSIBLE DISCONNECT SWITCH
Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| Environmental Product Declaration - EPD | 1SCC311196D0201 |
| Material Compliance | |
| Informação RoHS | 1SCC311137D2703 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC311013C0201 |
| Instruções e Manuais | 1SCC311037M0206 |
| Environmental Product Declaration - EPD | 1SCC311196D0201 |
| Environmental | |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 182 mm |
| Altura Líquida do Produto | 220 mm |
| Profundidade/Comprimento Líquidos do Produto | 104 mm |
| Peso Líquido do Produto | 2.43 kg |
| 5.36 lb | |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 260 mm |
| 10.2 in | |
| Profundidade/Comprimento da embalagem Nível 1 | 290 mm |
| 11.4 in | |
| Altura da embalagem Nível 1 | 190 mm |
| 7.5 in | |
| Peso bruto da embalagem Nível 1 | 2.7 kg |
| 6 lb | |
| Nível de Embalagem 1 EAN | 6417019557625 |
| Technical | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 160 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 160 A |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Tamanho do fusível | 100 A |
| Fuse System | Class J |
| Tipo de fusível | J |
| Handle Type | Handle not included |
| Tipo de apoio | Base mounting |
| Número de polos | 4P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out |
| Bottom In - Top Out | |
| Power Loss | at Rated Operating Conditions per Pole 12 W |
| Rated Conditional Short-Circuit Current (Inc) | (600 V AC) 200 kA |
| Corrente nominal (In) | Main Circuit 100 A |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Rated Operational Current AC-21A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Rated Operational Current AC-22A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Rated Operational Current AC-23A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensão operacional nominal | Main Circuit 600 V AC |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 5 kiloampere rms |
| Normas | UL98 |
| IEC 60947-3 | |
| Switches Operating Mechanism | 04 (Left Side) |
| Tipo de terminal | Lug terminals |
| Terminal Width | 20 mm |
| Binário de aperto | 15… 22 N·m |
| Technical UL/CSA | |
| Ampere Rating | 100 A |
| Classificação de potência UL/CSA | (acc. to UL 240 V) 30 Hp |
| (acc. to UL 480 V) 60 Hp | |
| (acc. to UL 600 V) 75 Hp | |
| Binário de aperto | 15… 22 N·m |
| Tightening Torque UL/CSA | Wire-Clamp 120 in·lb |
| Cable Lug 50 in·lb | |
| Certificates and Declarations | |
| CCC Certificate | CCC OS100-160G_ 2015.pdf |
| Declaração de conformidade -CE | 1SCC311137D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| EAC Certificate | EAC OT_OTDC_OTL_OTP_OTR_OTU_OTE_OETL_OESA_OESC_OTM_OS_OSM_.pdf |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de Categoria Granular IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
