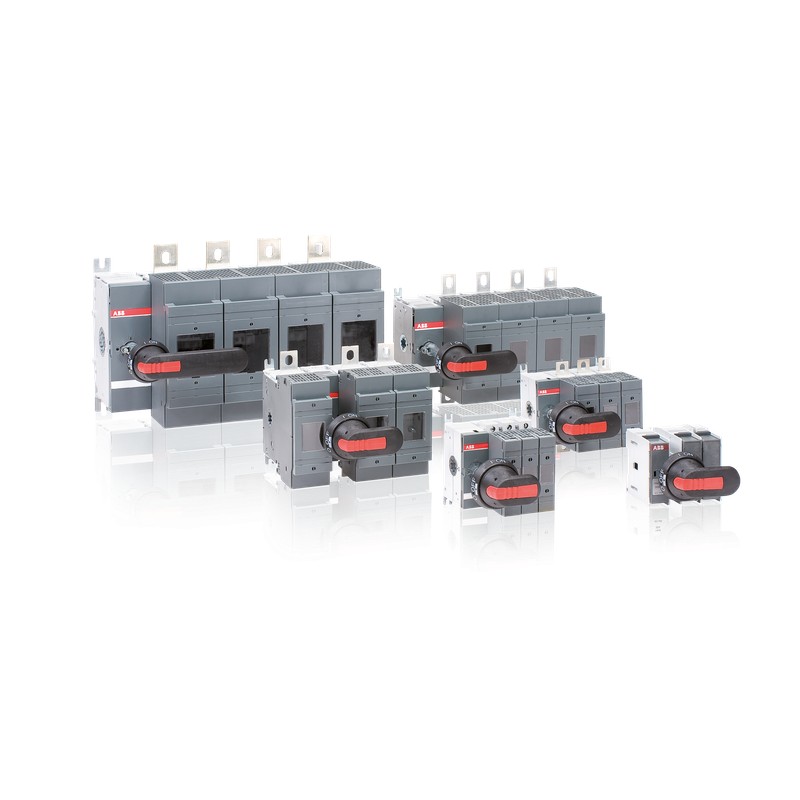

1SCA125760R1001 ABB Sicherungsschalter OS100GJ04N2
1SCA125760R1001
ABB
Sicherungsschalter OS100GJ04N2
OS100GJ04N2 FUSIBLE DISCONNECT SWITCH
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Umweltprodukterklärung - EPD | 1SCC311196D0201 |
| Material Compliance | |
| RoHS Erklärung | 1SCC311137D2703 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311037M0206 |
| Umweltprodukterklärung - EPD | 1SCC311196D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 182 mm |
| Höhe (Netto-Abmessung) | 220 mm |
| Tiefe (Netto-Abmessung) | 104 mm |
| Nettogewicht | 2.43 kg |
| 5.36 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 260 mm |
| 10.2 in | |
| Länge Verpackungseinheit 1 | 290 mm |
| 11.4 in | |
| Höhe Verpackungseinheit 1 | 190 mm |
| 7.5 in | |
| Bruttogewicht Verpackungseinheit 1 | 2.7 kg |
| 6 lb | |
| EAN Verpackungseinheit 1 | 6417019557625 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 160 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 160 A |
| Schutzart | (nach IEC 60529) IP20 |
| Position des vierten Pols | Right Side |
| Art des vierten Pols | Switched - With Solid Link |
| Sicherungsgröße | 100 A |
| Sicherungsart | Class J |
| Sicherungstyp | J |
| Grifftyp | Griff und Welle nicht enthalten |
| Montageart | Bodenmontage |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 12 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (600 V AC) 200 kA |
| Bemessungsstrom (In) | (Hauptstromkreis) 100 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 600 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 5 Kiloampere rms |
| Normen | UL98 |
| IEC 60947-3 | |
| Schalter-Betriebsmechanismus | 04 (Linksseitig) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | 15… 22 N·m |
| Technische Daten UL/CSA | |
| Bemessungsstromstärke, UL/CSA | 100 A |
| Nennleistung UL/CSA | (nach UL 240 V) 30 Hp |
| (nach UL 480 V) 60 Hp | |
| (nach UL 600 V) 75 Hp | |
| Anzugsdrehmoment | 15… 22 N·m |
| Anzugsdrehmoment UL/CSA | Drahtbügel 120 in·lb |
| Kabelöse 50 in·lb | |
| Zertifikate und Deklarationen | |
| CCC Zertifikat | CCC OS100-160G_ 2015.pdf |
| Konformitätserklärung - CE | 1SCC311137D2703 |
| DNV GL Zertifikat | 1SCC311125D0203 |
| EAC Zertifikat | EAC OT_OTDC_OTL_OTP_OTR_OTU_OTE_OETL_OESA_OESC_OTM_OS_OSM_.pdf |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
