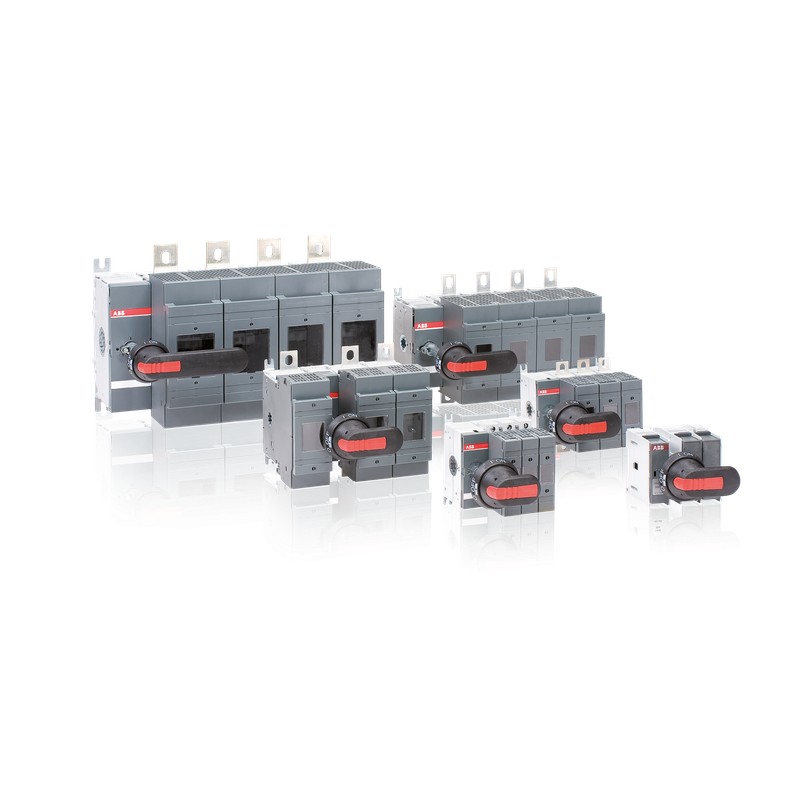

1SCA125760R1001 ABB Interrupteur à fusible OS100GJ04N2
1SCA125760R1001
ABB
Interrupteur à fusible OS100GJ04N2
OS100GJ04N2 FUSIBLE DISCONNECT SWITCH
Appareillage industriel basse tension > Interrupteur sectionneur à fusible
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Déclaration environnementale de produit - DEP | 1SCC311196D0201 |
| Conformité des matériaux | |
| Informations RoHS | 1SCC311137D2703 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC311013C0201 |
| Instructions et manuels | 1SCC311037M0206 |
| Déclaration environnementale de produit - DEP | 1SCC311196D0201 |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP20 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 182 mm |
| Hauteur nette du produit | 220 mm |
| Profondeur/longueur nette du produit | 104 mm |
| Poids net du produit | 2.43 kg |
| 5.36 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 260 mm |
| 10.2 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 290 mm |
| 11.4 in | |
| Hauteur du niveau d’emballage 1 | 190 mm |
| 7.5 in | |
| Poids brut du colis niveau 1 | 2.7 kg |
| 6 lb | |
| Code EAN du niveau d’emballage 1 | 6417019557625 |
| Technique | |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 160 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 160 A |
| Degré de protection | acc. to IEC 60529 IP20 |
| Quatrième pole position | Right Side |
| Type de quatrième pôle | Switched - With Solid Link |
| Taille du fusible | 100 A |
| Système de fusibles | Class J |
| Type de fusible | J |
| Type de poignée | Handle not included |
| Type de montage | Base mounting |
| Nombre de pôles | 4P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perte de puissance | at Rated Operating Conditions per Pole 12 W |
| Courant de court-circuit conditionnel nominal (Inc) | (600 V AC) 200 kA |
| Courant nominal (In) | Circuit principal 100 A |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (500 V) 100 A |
| (690 V) 100 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 V) 75 kW | |
| (415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tension nominale de fonctionnement | Circuit principal 600 V AC |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 5 kiloampere rms |
| Normes | UL98 |
| IEC 60947-3 | |
| Mécanisme de fonctionnement des interrupteurs | 04 (Left Side) |
| Type de terminal | Bornes à œillets |
| Largeur du terminal | 20 mm |
| Couple de serrage | 15… 22 N·m |
| Technique UL/CSA | |
| Ampérage nominal | 100 A |
| Puissance nominale UL/CSA | (acc. to UL 240 V) 30 Hp |
| (acc. to UL 480 V) 60 Hp | |
| (acc. to UL 600 V) 75 Hp | |
| Couple de serrage | 15… 22 N·m |
| Couple de serrage UL/CSA | Wire-Clamp 120 in·lb |
| Cable Lug 50 in·lb | |
| Certificats et déclarations | |
| Certificat CCC | CCC OS100-160G_ 2015.pdf |
| Déclaration de conformité - CE | 1SCC311137D2703 |
| Certificat DNV GL | 1SCC311125D0203 |
| Certificat EAC | EAC OT_OTDC_OTL_OTP_OTR_OTU_OTE_OETL_OESA_OESC_OTM_OS_OSM_.pdf |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
