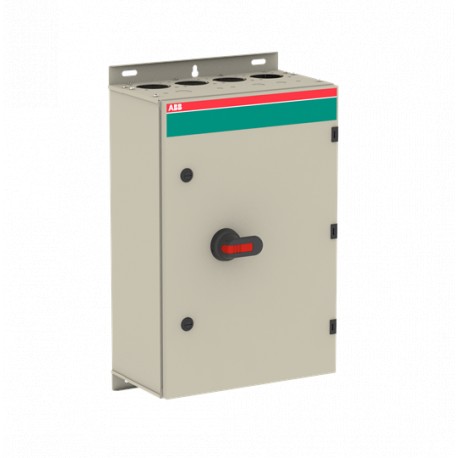

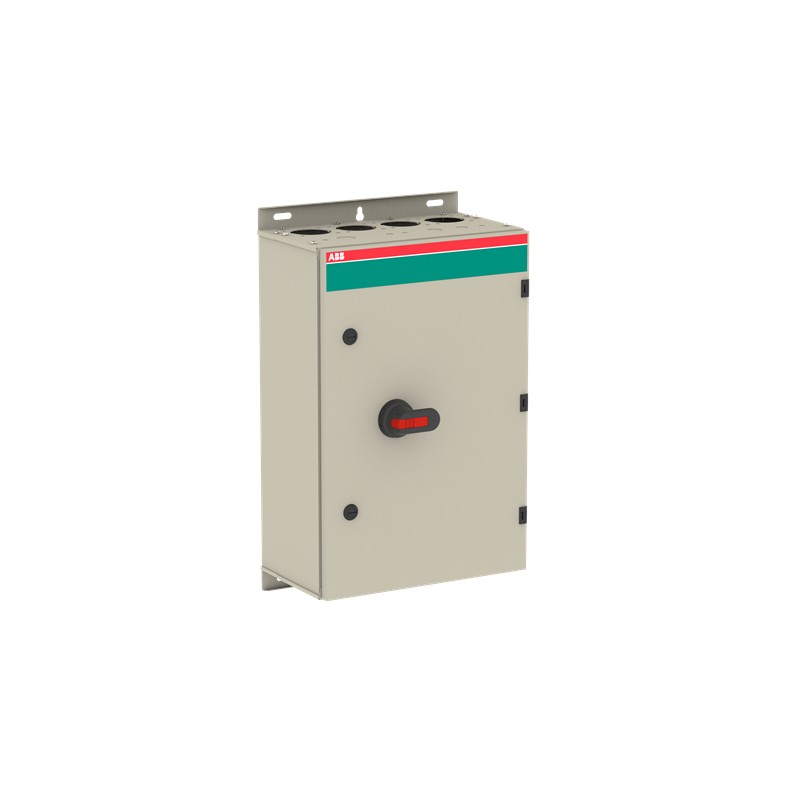

1SCA022461R5670 ABB Штуцер OT250KLRR4TZ Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022461R5670 ABB Штуцер OT250KLRR4TZ

1SCA022461R5670

ABB

Штуцер OT250KLRR4TZ

Закрытый переключатель использует корпус из оцинкованной стали с полиэфирным покрытием. Он подходит для наружного использования в отношении ультрафиолетового света и защиты от проникновения. Корпус имеет встроенную функцию сброса давления газа для защиты пользователя в случае внутренней дуги. Дверь заземляется через петли. Корпус подготовлен для одиночных и параллельных кабелей. Типы кабельных веток могут быть пустыми, кольцевыми или C-фланцевыми (FL21), с различной конфигурацией кабеля, например, сверху / снизу или снизу / снизу. Ручка замокируется на 3 навесных замка, крышка сцеплена, а функция блокировки может быть обойдена для термографирования.

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $1,514.63
Цена за единицу: $1,514.63
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
OT250KLRR4TZ
Идентификатор продукта:
1СКА022461R5670
EAN:
6417019144504
Описание каталога:
OT250KLRR4TZ Предохранительный выключатель
Длинное описание:
Закрытый переключатель использует корпус из оцинкованной стали с полиэфирным покрытием. Он подходит для наружного использования в отношении ультрафиолетового света и защиты от проникновения. Корпус имеет встроенную функцию сброса давления газа для защиты пользователя в случае внутренней дуги. Дверь заземляется через петли. Корпус подготовлен для одиночных и параллельных кабелей. Типы кабельных веток могут быть пустыми, кольцевыми или C-фланцевыми (FL21), с различной конфигурацией кабеля, например, сверху / снизу или снизу / снизу. Ручка замокируется на 3 навесных замка, крышка сцеплена, а функция блокировки может быть обойдена для термографирования.
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85363090
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC340015C0201
Инструкции и руководства:N n1SCC340005M0007
Механические чертежи:N nOTKM604023P4R.stp

Размеры

Чистая ширина продукта:
400 мм
Чистая высота продукта:
600 мм
Чистая глубина продукта / Длина:
230 мм
Чистый вес продукта:
15,31 кг

технический

Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 250 А

(500 В) 250 А

(690 В) 250 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 250 А

(500 В) 250 А

(690 В) 250 А
Номинальная рабочая мощность AC-23A (Pми):
(380 ... 415 В) 132 кВт

(500 В) 160 кВт

(690 В) 200 кВт
Обычный тепловой ток (Iтем):
Полностью закрытый 250 A
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 1000 В
Оценка оперативного напряжения:
Главная трасса 1000 V
Номинальная мощность короткого замыкания (Iсм):
(1000 В переменного тока) 30 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 8 кА
Номинальный условный ток короткого замыкания (Inc):
40,5 кА
потери мощности:
при номинальных рабочих условиях на полюс 6,5 Вт
Степень загрязнения:
3
Цвет ручки:
чёрный
Тип ручки:
Пистолетная рукоятка
Расположение линейных терминалов:
Верхний вхо - Нижний выход
Стандарты:
МЭК 60947-1, -3
Количество поляков:
4
Соединительной емкости основной цепи:
Диаметр отверстия 8 мм

Винтовой зажим / PE Терминал 4шт, 10... 70+4шт M8 мм²
Положение входа кабеля:
Вверх/Вниз
Кабельные розетки на сторону:
4xring-фланец / 4xring-фланец, Выбивки: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Протяжения кабеля:
3
Степень защиты:
в соответствии с IEC 60529 IP65
Рейтинг ударопрочность:
Корпус IK09
Материал корпуса:
Стальной лист
Максимальное количество навесных вспомогательных контактов:
2 NO, 2 NC
Навесные вспомогательные контакты:
2 NO, 1 NC
Количество вспомогательных контактов NC:
1
Количество вспомогательных контактов НЕТ:
2
Расположение полиэтиленовых терминалов:
Верхний вхо - Нижний выход

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Декларация соответствия - CE:N n1СЦ340025Д2704
Инструкции и руководства:N n1SCC340005M0007
Информация RoHS:N n1СЦ340049Д0202

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
415 мм
Пакет Уровень 1 Глубина / Длина:
710 мм
Пакет Уровень 1 Высота:
325 мм
Пакет Уровень 1 Валовой вес:
17 кг
Пакет Уровень 1 EAN:
6417019144504

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
4. Большое оборудование (любое внешнее измерение более 50 см)
N n
'

ETIM for 1SCA022461R5670 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) Yes
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated operating voltage (EF001435) 1000 V
Rated permanent current Iu (EF001389) 250 A
Rated permanent current at AC-23, 400 V (EF011777) 250 A
Rated short-time withstand current lcw (EF007050) 8 kA
Rated operation power at AC-23, 400 V (EF007027) 132 kW
Switching power at 400 V (EF009166) 132 kW
Number of poles (EF001391) 4
Number of auxiliary contacts as normally closed contact (EF001377) 1
Number of auxiliary contacts as normally open contact (EF001376) 2
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Complete device in housing
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Colour control element (EF007167) Black
Type of control element (EF006976) Long turning handle
Interlockable (EF006281) Yes
Degree of protection (IP), front side (EF003118) IP65
Degree of protection (NEMA) (EF011959) Other

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
