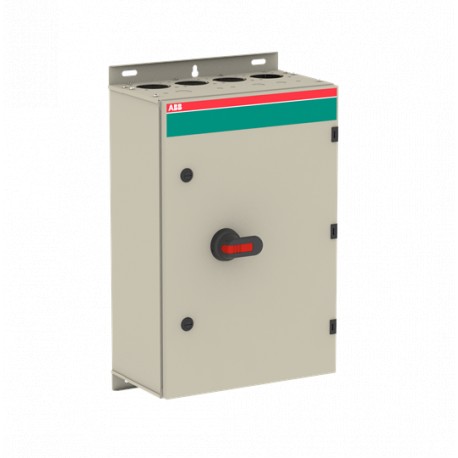

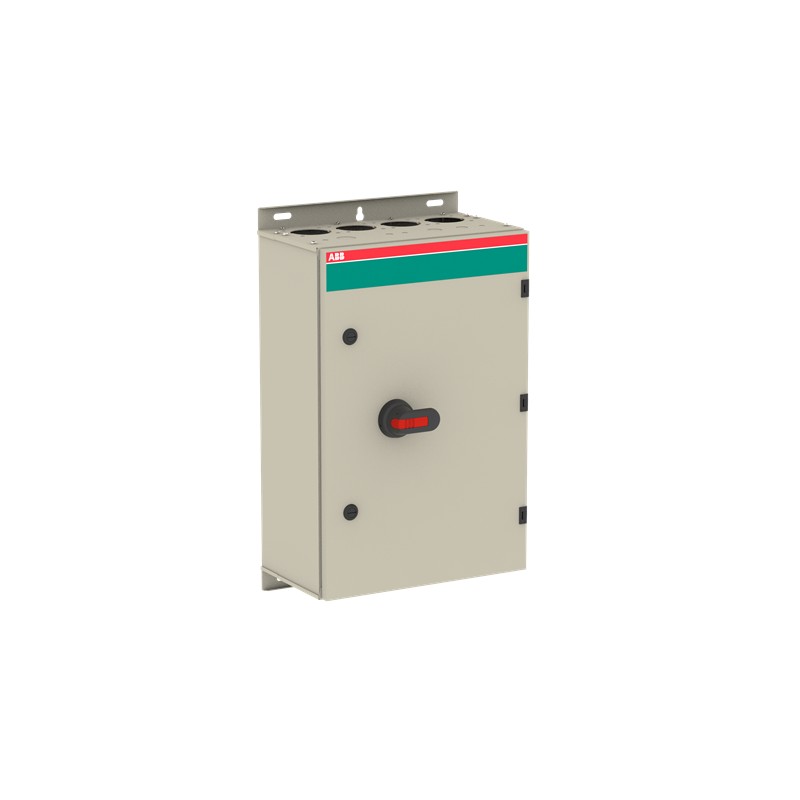

ABB 1SCA022461R5670 1SCA022461R5670 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022461R5670 ABB Int. Desconectado em caixa OT250KLRR4TZ

Referência: 1SCA022461R5670

Fabricante: ABB

Descrição:

Int. Desconectado em caixa OT250KLRR4TZ
OT250KLRR4TZ Safety switch

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.253,85 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informação RoHS1SCC340075D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPa658310c-e80a-4323-b5e9-407365d3a7b6 Finland
SCIP simplificadofcfb0514-6d24-4830-97d3-3e91fd892077 Germany
f55e028d-52fa-42ce-b757-3c9ec73d53e8 Greece
9489c245-e479-4828-9148-605ee0c1ea94 Spain
77d25a41-24d4-4c1a-93ca-8cd5d5086a3a Germany
3db68693-0ff7-49cd-9856-546e62eff8c4 Denmark
1bdc0fc0-607d-4f88-8abb-45d5b68600d9 Belgium
4a4752ae-6d68-4221-8d58-a6383574c308 Croatia
4f9d683e-cea7-46ab-84bd-ce69c65dcfbc Czech Republic
a9a534bb-46a5-4c5d-8585-0fde9d8a2ce9 Hungary
f7dbfa2f-8f6a-47d0-9e89-9d0df479bcf5 Italy
3b0057f2-d267-4885-8cd9-e6a532484e79 Poland
52e0266f-f886-48a4-8a32-5566205e610a Netherlands
02919484-3f9a-4c50-988e-e6417ad7a9ee Poland
01f5ac01-125b-4152-bbe9-e7b7ced67c1e Bulgaria
9b81ac25-879a-42f3-a69a-5ce57ab831c5 Portugal
fc1e446a-b1aa-4677-8d5e-d589d608f613 Sweden
8cd6bae3-2b7d-40a8-96af-7840e7d00386 France
e6811f9d-2e01-4066-acce-0dec12e08fab Poland
deab9e1f-7c01-43d7-bb27-4350c990005d Sweden
22667005-7818-4d6f-87e8-34cad53ca81f France
1555d90f-b88b-441d-8e0b-22900e62a89e Belgium
17e8ce1b-e400-4824-93e9-0d9015f13a0c Germany
5a7a99c9-66bd-4693-ae94-015b6234191b Hungary
c9a5f92d-56fb-4554-8e5c-ca931870faf8 Estonia
3a788455-f3a1-4da7-be79-da64bdc77311 Germany
4fd0e9b2-13e3-4e56-9050-4443d86f6722 Norway
433e7e59-8ef5-4527-a40b-5c2c92b1bbd2 Germany
Toxic Substances Control Act - TSCA1SCC340095D0201
Popular Downloads
Ficha de dados, informação técnica1SCC340015C0201
Instruções e Manuais1SCC340016M0005
Mechanical DrawingsOTKM604023P4R.stp
Environmental
Grau de proteçãoacc. to IEC 60529 IP65
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85363090
País de origemFinland
Dimensions
Largura Líquida do Produto400 mm
Altura Líquida do Produto600 mm
Profundidade/Comprimento Líquidos do Produto230 mm
Peso Líquido do Produto15.31 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1415 mm
Profundidade/Comprimento da embalagem Nível 1710 mm
Altura da embalagem Nível 1325 mm
Peso bruto da embalagem Nível 117 kg
Nível de Embalagem 1 EAN6417019144504
Technical
Cable Entry PositionTop/Bottom
Cable Outlets Per Side4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
ColorRAL7032
Connecting Capacity Main CircuitHole Diameter 8 mm
Screw Clamp / PE Terminal 4pc,10 ... 70+4pc M8 mm²
Conventional Thermal Current (Ithe)Fully Enclosed 250 A
Grau de proteçãoacc. to IEC 60529 IP65
Material do invólucroSteel sheet
Handle ColorBlack
Handle TypePistol handle
Impact Resistance RatingHousing IK09
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Mounted Auxiliary Contacts2 NO, 1 NC
Neutral TypeSwitchable Neutral
Number of Auxiliary Contacts NC1
Number of Auxiliary Contacts NO2
Número de polos4P
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Position of PE TerminalsTop In - Bottom Out
Power Lossat Rated Operating Conditions per Pole 6.5 W
Rated Conditional Short-Circuit Current (Inc)40.5 kA
Rated Insulation Voltage (Ui)750 V
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 132 kW
(500 V) 160 kW
(690 V) 200 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(1000 V AC) 30 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kA
Recommended Screw DriverMain Circuit M8
NormasIEC 60947-1, -3
Binário de apertoMain Circuit 22 N·m
Technical UL/CSA
Recommended Screw DriverMain Circuit M8
Binário de apertoMain Circuit 22 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC340025D2704
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Código de Categoria Granular IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria REEE4. Large Equipment (Any External Dimension More Than 50 cm)

ETIM for 1SCA022461R5670 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaSim
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica750 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica250 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica250 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica250 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica8 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica132 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica132 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica1
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica2
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem em chão (EF025108)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaNão
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaSim
Nome da característicaCor da caixa (EF000136)
Valor da característicaOutro
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaCom cablagem pré-montada (EF016444)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaLargura (EF000008)
Valor da característica400 mm
Nome da característicaAltura (EF000040)
Valor da característica600 mm
Nome da característicaProfundidade (EF000049)
Valor da característica230 mm

DATASHEET - PDF
