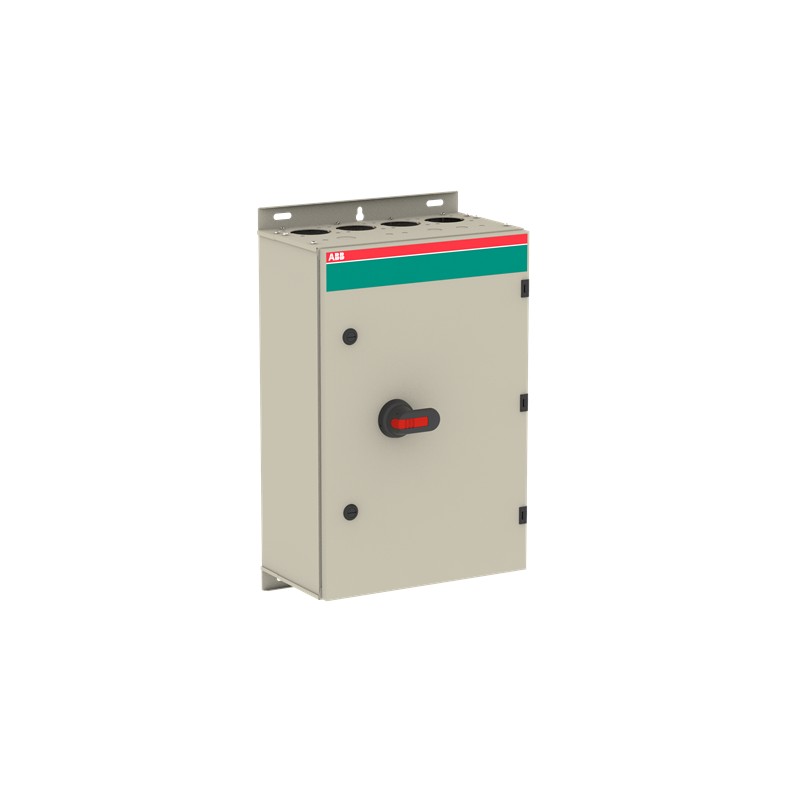

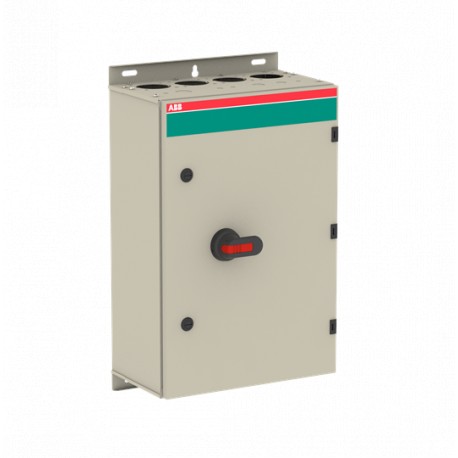

1SCA022461R5670 ABB Sectionneur en boîte OT250KLRR4TZ
1SCA022461R5670
ABB
Sectionneur en boîte OT250KLRR4TZ
OT250KLRR4TZ Safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | a658310c-e80a-4323-b5e9-407365d3a7b6 Finland |
| SCIP simplifié | fcfb0514-6d24-4830-97d3-3e91fd892077 Germany |
| f55e028d-52fa-42ce-b757-3c9ec73d53e8 Greece | |
| 9489c245-e479-4828-9148-605ee0c1ea94 Spain | |
| 77d25a41-24d4-4c1a-93ca-8cd5d5086a3a Germany | |
| 3db68693-0ff7-49cd-9856-546e62eff8c4 Denmark | |
| 1bdc0fc0-607d-4f88-8abb-45d5b68600d9 Belgium | |
| 4a4752ae-6d68-4221-8d58-a6383574c308 Croatia | |
| 4f9d683e-cea7-46ab-84bd-ce69c65dcfbc Czech Republic | |
| a9a534bb-46a5-4c5d-8585-0fde9d8a2ce9 Hungary | |
| f7dbfa2f-8f6a-47d0-9e89-9d0df479bcf5 Italy | |
| 3b0057f2-d267-4885-8cd9-e6a532484e79 Poland | |
| 52e0266f-f886-48a4-8a32-5566205e610a Netherlands | |
| 02919484-3f9a-4c50-988e-e6417ad7a9ee Poland | |
| 01f5ac01-125b-4152-bbe9-e7b7ced67c1e Bulgaria | |
| 9b81ac25-879a-42f3-a69a-5ce57ab831c5 Portugal | |
| fc1e446a-b1aa-4677-8d5e-d589d608f613 Sweden | |
| 8cd6bae3-2b7d-40a8-96af-7840e7d00386 France | |
| e6811f9d-2e01-4066-acce-0dec12e08fab Poland | |
| deab9e1f-7c01-43d7-bb27-4350c990005d Sweden | |
| 22667005-7818-4d6f-87e8-34cad53ca81f France | |
| 1555d90f-b88b-441d-8e0b-22900e62a89e Belgium | |
| 17e8ce1b-e400-4824-93e9-0d9015f13a0c Germany | |
| 5a7a99c9-66bd-4693-ae94-015b6234191b Hungary | |
| c9a5f92d-56fb-4554-8e5c-ca931870faf8 Estonia | |
| 3a788455-f3a1-4da7-be79-da64bdc77311 Germany | |
| 4fd0e9b2-13e3-4e56-9050-4443d86f6722 Norway | |
| 433e7e59-8ef5-4527-a40b-5c2c92b1bbd2 Germany | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340016M0005 |
| Dessins mécaniques | OTKM604023P4R.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 600 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 15.31 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 710 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 17 kg |
| Code EAN du niveau d’emballage 1 | 6417019144504 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | 4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Couleur | RAL7032 |
| Capacité de connexion du circuit principal | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 4pc,10 ... 70+4pc M8 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 250 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Type neutre | Switchable Neutral |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 4P |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Position des bornes PE | Top In - Bottom Out |
| Perte de puissance | at Rated Operating Conditions per Pole 6.5 W |
| Courant de court-circuit conditionnel nominal (Inc) | 40.5 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Tournevis recommandé | Circuit principal M8 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 22 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M8 |
| Couple de serrage | Circuit principal 22 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340025D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 250 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 250 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 132 kW |
| Puissance de commutation à 400 V (EF009166) | 132 kW |
| Nombre de pôles (EF001391) | 4 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 2 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
