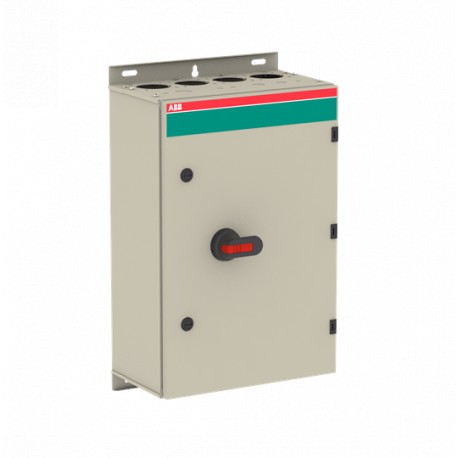

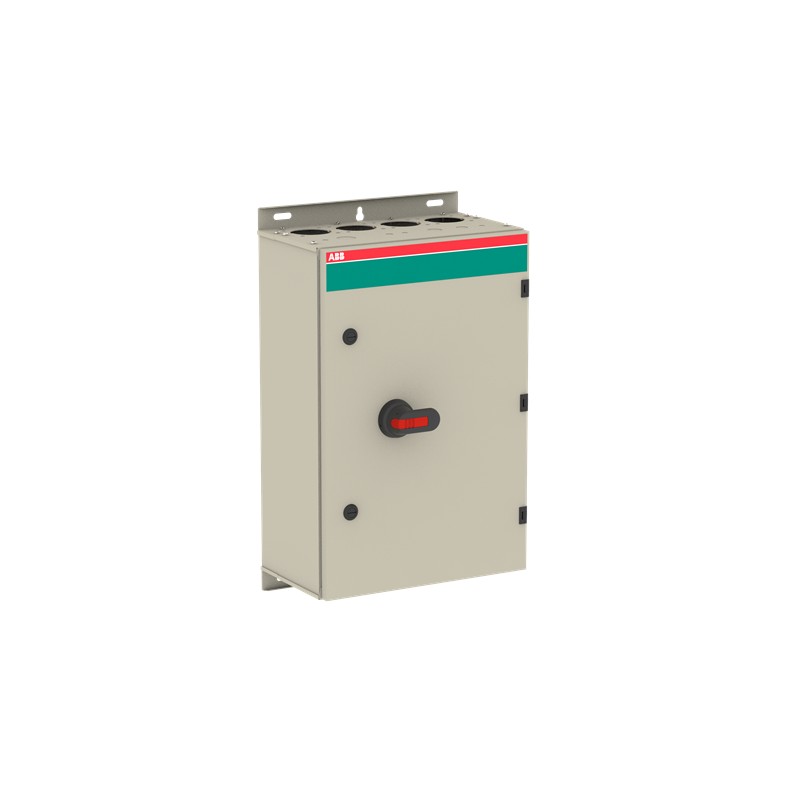

ABB 1SCA022461R5670 1SCA022461R5670 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022461R5670 ABB Boxtrennschalter OT250KLRR4TZ

Artikel-Nr.: 1SCA022461R5670

Hersteller: ABB

Beschreibung:

Boxtrennschalter OT250KLRR4TZ
OT250KLRR4TZ Sicherheitsschalter 4-polig 132 kW 400V m. schwarzem Griff Stahlblechgeh. IP65 Einf. oben u. unten

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.253,85 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Produktkreislaufwirtschaft
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Information1SCC340075D0201
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
HerkunftslandFinnland (FI)
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340016M0005
Mechanische ZeichnungenOTKM604023P4R.stp
Abmessungen
Breite (Netto-Abmessung)400 mm
Höhe (Netto-Abmessung)600 mm
Tiefe (Netto-Abmessung)230 mm
Nettogewicht15.31 kg
Technische Daten
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 132 kW
(500 V) 160 kW
(690 V) 200 kW
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 250 A
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 30 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 kA
Bedingter Bemessungskurzschlussstrom (Inc)40.5 kA
Verlustleistungbei Bemessungsbedingungen pro Pol 6.5 W
Verschmutzungsgrad3
Grifffarbeschwarz
GrifftypPistolengriff
Position der EinspeiseklemmenZugang oben - Abgang unten
NormenIEC 60947-1, -3
Anzahl Pole4
Neutraler Typschaltbarer Neutralleiter
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 8 mm
PE-Schraubklemme 4pc,10 ... 70+4pc M8 mm²
Empfohlener SchraubendreherHauptstromkreis M8
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro Seite4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Schutzart(nach IEC 60529) IP65
StoßfestigkeitsgradGehäuse IK09
GehäusematerialStahlblech
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
Position der PE-KlemmenZugang oben - Abgang unten
AnzugsdrehmomentHauptstromkreis 22 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M8
AnzugsdrehmomentHauptstromkreis 22 N·m
Umgebungsbedingungen
RoHS Statusnach EU Richtlinie 2011/65/EC
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340025D2704
REACH Erklärung1SCC340076D0201
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1415 mm
Länge Verpackungseinheit 1710 mm
Höhe Verpackungseinheit 1325 mm
Bruttogewicht Verpackungseinheit 117 kg
EAN Verpackungseinheit 16417019144504
Klassifizierungen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000216 - Lasttrennschalter
ETIM 8EC000216 - Lasttrennschalter
ETIM 9EC000216 - Lasttrennschalter
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Geräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt (Großgeräte)

ETIM for 1SCA022461R5670 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertJa
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert750 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert250 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert250 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert250 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert132 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert132 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert1
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert2
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Bodenmontage (EF025108)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertNein
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertsonstige
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameMit vormontierter Verkabelung (EF016444)
MerkmalswertNein
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
MerkmalsnameBreite (EF000008)
Merkmalswert400 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert600 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert230 mm

DATASHEET - PDF
