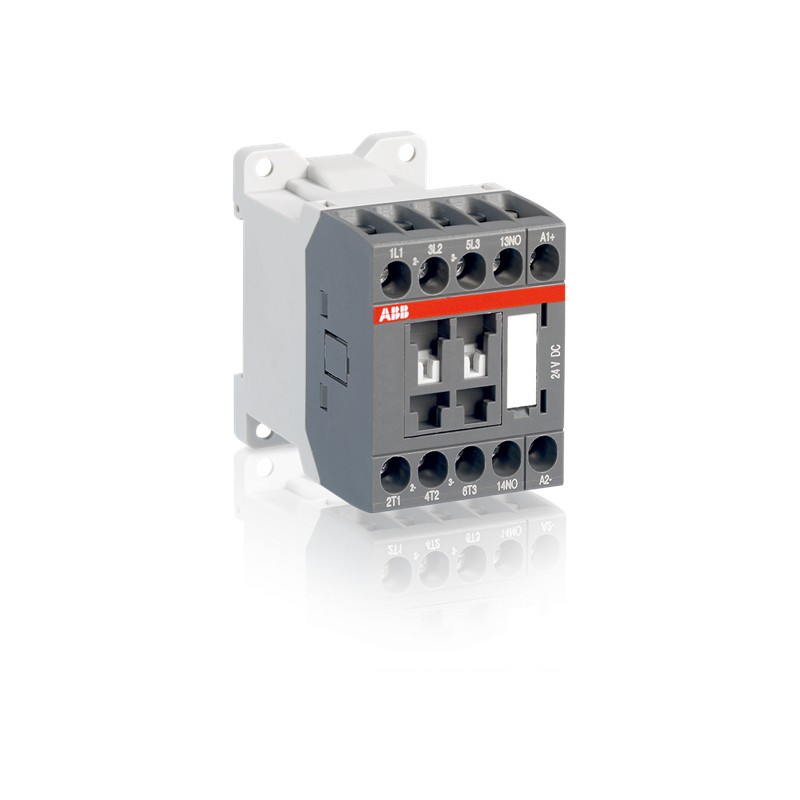

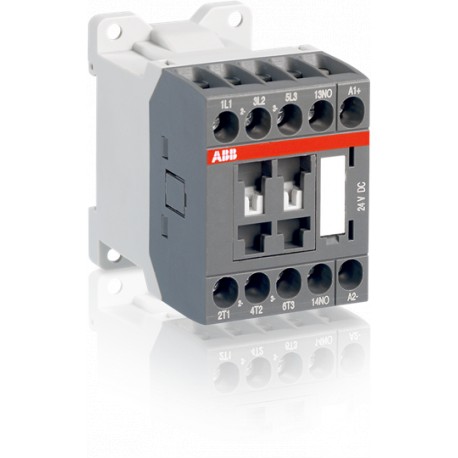

1SBL123001R8110 ABB ASL16-30-10-81 24VDC Контактор Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SBL123001R8110 ABB ASL16-30-10-81 24VDC Контактор

1SBL123001R8110

ABB

ASL16-30-10-81 24VDC Контактор

Подробнее


Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    АСЛ16-30-10-81
  • Идентификатор продукта:
    1СБЛ123001Р8110
  • EAN:
    3471523059610
  • Описание каталога:
    ASL16-30-10-81 24VDC Контактор
  • Длинное описание:
    Контакторы ASL16 в основном используются для управления 3-фазными двигателями и, как правило, для управления силовыми цепями до 690 В переменного тока или 220 В постоянного тока. Они в основном используются для управления 3-фазными двигателями, неиндуктивными или слегка индуктивными нагрузками. The ASL... серии 1-стековые 3-полюсные контакторы имеют конструкцию блочного типа. - Основные полюса и вспомогательные контактные блоки: 3 основных полюса, 1 встроенный вспомогательный контакт, установленные спереди дополнительные вспомогательные контактные блоки (механически связанные вспомогательные контакты, совместимые с Приложением L К МЭК 60947-5-1. Зеркальные контакты N.C., совместимые с Приложением F к МЭК 60947-4-1) - Схема управления: DC работает с твердой сердечником магнитной цепи. Полярность на клеммах катушки (A1+ и A2-) должна соблюдаться - Аксессуары: доступен широкий ассортимент аксессуаров. ASL... контакторы оснащены катушками постоянного тока с низким потреблением и подходят для непосредственного управления выходами ПЛК.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85364900

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    45миллиметр
  • Чистая глубина продукта / Длина:
    72.5миллиметр
  • Чистая высота продукта:
    68миллиметр
  • Чистый вес продукта:
    0.28кг

технический

  • Количество основных контактов НЕТ:
    3
  • Количество основных контактов NC:
    0
  • Количество вспомогательных контактов НЕТ:
    1
  • Количество вспомогательных контактов NC:
    0
  • Стандарты:
    IEC 60947-1 / 60947-4-1 и EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
  • Оценка оперативного напряжения:
    Вспомогательная схема 690 В
    Главная трасса 690 V
  • Оценка частоты (f):
    Вспомогательная схема 50 / 60 Гц
    Основная схема 50 / 60 Гц
  • Обычный тепловой ток свободного воздуха (IЙ):
    согласно IEC 60947-4-1, Открытые контакторы q = 40 °C 25 A
    согласно IEC 60947-5-1, q = 40 °C 10 A
  • Оценка операционного текущего AC-1 (Iми):
    (690 В) 40 °C 24 А
    (690 В) 60 °C 20 А
    (690 В) 70 °C 16 А
  • Оценка операционного текущего AC-3 (Iми):
    (415 В) 60 °C 15,5 А
    (440 В) 60 °C 13,6 А
    (500 В) 60 °C 12,5 А
    (690 В) 60 °C 9 А
    (380 / 400 В) 60 °C 15,5 А
    (220 / 230 / 240 В) 60 °C 15.7 A
  • Оценка оперативной мощности AC-3 (Pми):
    (400 В) 7,5 кВт
    (415 В) 7,5 кВт
    (440 В) 7,5 кВт
    (500 В) 7,5 кВт
    (690 В) 7,5 кВт
    (220 / 230 / 240 В) 4 кВт
  • Оценка оперативного текущего AC-15 (Iми):
    (500 В) НК 2
    (500 В) 2 А
    (690 В) 2 А
    (24 / 127 В) 6 А
    (220 / 240 В) 4 А
    (400 / 440 В) 3 А
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 124 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 15 мин 24 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 55 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 250 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 75 А
    за 0,1 с 140 А
    за 1 с 100 А
  • Максимальная емкость разрыва:
    cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 440 В 155 А
    cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 690 В 90 А
  • Максимальная частота электрического переключения:
    (AC-1) 600 циклов в час
    (AC-15) 1200 циклов в час
    (AC-2 / AC-4) 300 циклов в час
    (AC-3) 1200 циклов в час
    (DC-13) 900 циклов в час
  • Оценка оперативного текущего DC-13 (Iми):
    (24 В) 6 А / 144 Вт
    (48 В) 2,8 А / 134 Вт
    (72 В) 1 А / 72 Вт
    (110 В) 0,55 А / 60 Вт
    (125 В) 0,55 А / 69 Вт
    (220 В) 0,27 А / 60 Вт
    (250 В) 0,27 А / 68 Вт
  • Оценка теплоизоляционного напряжения (Uя):
    в соответствии с IEC 60947-4-1 и VDE 0110 (Gr. C) 690 В
    присоединиться к IEC 60947-5-1 и VDE 0110 (Gr.C) 690 V
    acc. к UL/CSA 600 V
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    Вспомогательная цепь 6 кВ
  • Максимальная частота механических коммутов:
    3600 циклов в час
  • Высокое напряжение цепи управления (Uдо):
    Работа постоянного тока 24 В
  • Время работы:
    Между обесточиванием катушки и закрытием контакта с ЧПУ 15 ... 20 мс
    Между обесточиванием катушки и бесконтактным открытием 13 ... 17 мс
    Между возбуждением катушки и контактным отверстием ЧПУ 31 ... 53 мс
    Между возбуждением катушки и закрытием контакта NO 36 ... 59 мс
  • Соединительной емкости основной цепи:
    Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²
    Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²
    Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²
    Жесткий 1/2x 0.75 ... 4 мм²
  • Вспомогательная цепь подключения:
    Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²
    Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²
    Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²
    Жесткий 1/2x 0.75 ... 2,5 мм²
  • Соединительная схема управления емкостью:
    Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²
    Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²
    Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²
    Жесткий 1/2x 0.75 ... 2,5 мм²
  • Длина проволоки:
    Вспомогательный контур 9 мм
    Схема управления 9 мм
    Главный контур 9 мм
  • Степень защиты:
    согласно IEC 60529, IEC 60947-1, EN 60529 Вспомогательные клеммы IP20
    присоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20
    согласно IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP20
    IP20
  • Тип терминала:
    Винт терминалы

Технический UL/CSA

  • Общий рейтинг использования UL/CSA:
    (600 В переменного тока) 20 А
  • Рейтинг лошадиных сил UL/CSA:
    (120 В переменного тока) Однофазный 3/4 л.с.
    (200 ... 208 В переменного тока) Трехфазный 3 л.с.
    (220 ... 240 В переменного тока) Трехфазный 5 л.с.
    (240 В переменного тока) Однофазный 2 л.с.
    (440 ... 480 В переменного тока) Трехфазный 10 л.с.
    (550 ... 600 В переменного тока) Трехфазный 10 л.с.
  • Ужесточение крутящего момента UL/CSA:
    Вспомогательный контур 9 in·lb
    Схема управления 9 in·lb
    Главный контур 9 дюймов·фунтов

экологический

  • Температура окружающего воздуха:
    Близко к контактору, оснащенному тепловым реле O / L -25 ... 60 °С
    Близко к контактору без теплового O/L реле -40 ... 70 °С
    Близко к контактору для хранения -60 ...
  • Климатическая выдержка:
    Категория B в соответствии с IEC 60947-1 Приложение Q
  • Максимальная допустимая эксплуатационая высота:
    3000 м
  • Сопротивление вибрациям acc. к IEC 60068-2-6:
    5 ... 300 Гц 3 г Закрытое положение / 2 г Открытое положение
  • Сопротивление Шок acc. к IEC 60068-2-27:
    Закрыто, направление удара: B1 10 г
    Закрыто, направление удара: C1 20 г
    Закрыто, направление удара: C2 20 г
    Открытое, ударное направление: B1 5 г
    Открытое, ударное направление: C1 9 г
    Открытое, ударное направление: C2 14 г
    Направление удара: A 20 г
    Ударное направление: B2 15 г

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    1 шт.
  • Уровень пакета 1 Ширина:
    78 мм
  • Пакет Уровень 1 Глубина / Длина:
    80 мм
  • Пакет Уровень 1 Высота:
    48 мм
  • Пакет Уровень 1 Валовой вес:
    0,28 кг
  • Пакет Уровень 1 EAN:
    3471523059610
  • Пакет Уровня 2 Единицы:
    40 шт
  • Уровень пакета 2 Ширина:
    250 мм
  • Уровень упаковки 2 Глубина / Длина:
    195 мм
  • Пакет Уровень 2 Высота:
    315 мм
  • Пакет Уровень 2 Валовой вес:
    11.2 кг
  • Пакет Уровень 3 Единицы:
    960 шт

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 4:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 5:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 6:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 7:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 8:
    EC000066 - Контактор питания, переключение переменного тока
  • eКласс:
    V11.0 : 27371018
  • UNSPSC:
    39121529
  • Гранулярный код категории IDEA (IGCC):
    4755 >> контакторы
  • E-Number (Швеция):
    3210525
