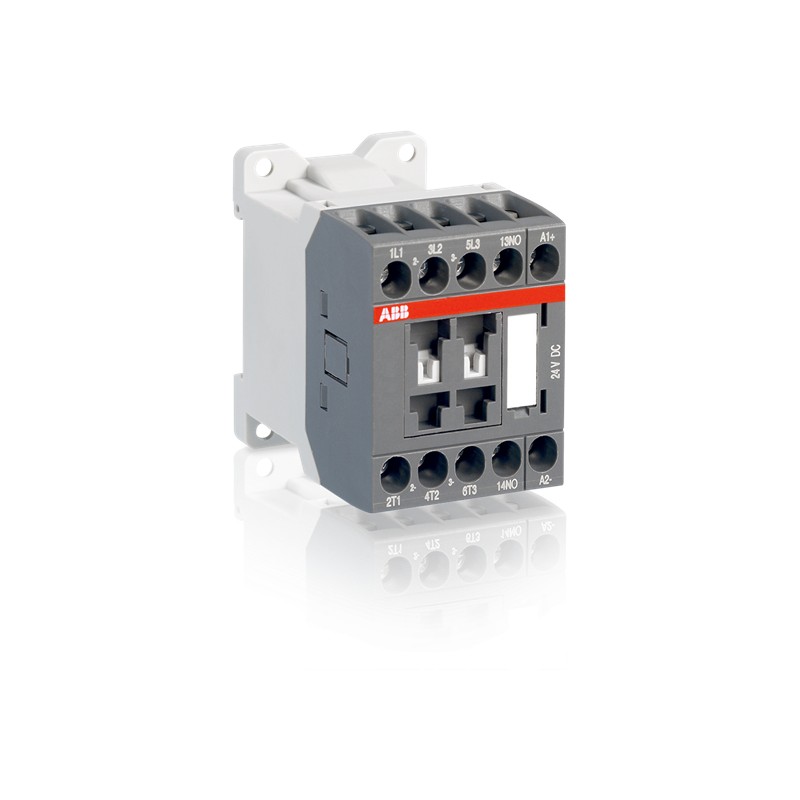

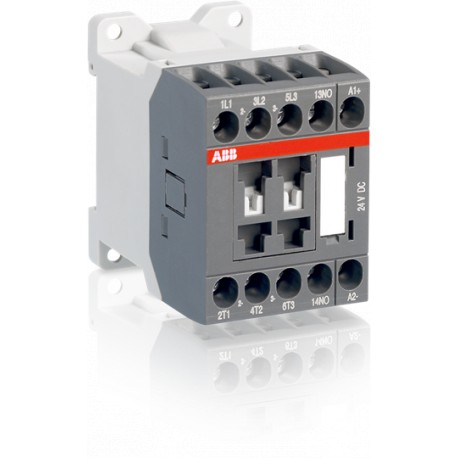

1SBL123001R8110 ABB ASL16-30-10-81 24VDC Contactor
1SBL123001R8110
ABB
ASL16-30-10-81 24VDC Contactor
Contactores y relés térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Datos de EPLAN | 9AAC133413_EPLAN |
| Ficha técnica, información técnica | 1SBC100214C0202 |
| Instrucciones y manuales | 1SBC101020M9701 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Dimensiones | |
| Ancho del product | 45 mm |
| Largo del product | 72.5 mm |
| Alto del producto | 68 mm |
| Peso del product | 0.28 kg |
| Técnica | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 0 |
| Normas | IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14 |
| Tensión nominal de operación | Auxiliary Circuit 690 V |
| Main Circuit 690 V | |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Main Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 25 A |
| según IEC 60947-5-1, Θ = 40 °C 10 A | |
| Corriente nominal de funcionamiento AC-1 (Ie) | (690 V) 40 °C 24 A |
| (690 V) 60 °C 20 A | |
| (690 V) 70 °C 16 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (415 V) 60 °C 15.5 A |
| (440 V) 60 °C 13.6 A | |
| (500 V) 60 °C 12.5 A | |
| (690 V) 60 °C 9 A | |
| (380 / 400 V) 60 °C 15.5 A | |
| (220 / 230 / 240 V) 60 °C 15.7 A | |
| Corriente nominal de funcionamiento AC-15 (Ie) | (500 V) NC 2 |
| (500 V) 2 A | |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| Potencia operativa nominal AC-3 (Pe) | (400 V) 7.5 kW |
| (415 V) 7.5 kW | |
| (440 V) 7.5 kW | |
| (500 V) 7.5 kW | |
| (690 V) 7.5 kW | |
| (220 / 230 / 240 V) 4 kW | |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 124 A |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 24 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 55 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 250 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 75 A | |
| durante 0,1 s 140 A | |
| durante 1 s 100 A | |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 155 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 90 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 y VDE 0110 (Gr. C) 690 V |
| según IEC 60947-5-1 y VDE 0110 (Gr. C) 690 V | |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | Auxiliary Circuit 6 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 600 cycles per hour |
| (AC-15) 1200 cycles per hour | |
| (AC-2 / AC-4) 300 cycles per hour | |
| (AC-3) 1200 cycles per hour | |
| (DC-13) 900 cycles per hour | |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Tensión nominal del circuito de control (Uc) | Operación de CC 24 V |
| Pérdida de potencia | en condiciones nominales de operación AC-1 por polo 1.2 W |
| en condiciones nominales de operación AC-3 por polo 0.5 W | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 15 ... 20 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 13 ... 17 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 31 ... 53 ms | |
| Entre la energización de la bobina y el cierre sin contacto 36 ... 59 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Capacidad de conexión del circuito principal | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Rígido 1/2x 0.75 ... 4 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Rígido 1/2x 0.75 ... 2.5 mm² | |
| Conexión del circuito de control de capacidad | Flexible con férula 1/2x 0.75 ... 2.5 mm² |
| Flexible con férula aislada 1x 0.75 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.75 ... 1.5 mm² | |
| Rígido 1/2x 0.75 ... 2.5 mm² | |
| Longitud de pelado del cable | Circuito auxiliar 9 mm |
| Circuito de control 9 mm | |
| Circuito Principal 9 mm | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 | |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 | |
| Destornillador recomendado | Pozidriv PZ |
| Par de apriete | Auxiliary Circuit 1 N·m |
| Control Circuit 1 N·m | |
| Main Circuit 1 N·m | |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Clasificación de uso general UL/CSA | (600 V AC) 20 A |
| Potencia nominal UL/CSA | (120 V AC) Single Phase 3/4 hp |
| (200 ... 208 V AC) Three Phase 3 hp | |
| (220 ... 240 V AC) Three Phase 5 hp | |
| (240 V AC) Single Phase 2 hp | |
| (440 ... 480 V AC) Three Phase 10 hp | |
| (550 ... 600 V AC) Three Phase 10 hp | |
| Capacidad de conexión Circuito auxiliar UL/CSA | Sólido rígido 1/2x 18-14 AWG |
| Trenzado rígido 1/2x 18-14 AWG | |
| Par de apriete UL/CSA | Auxiliary Circuit 9 in·lb |
| Control Circuit 9 in·lb | |
| Main Circuit 9 in·lb | |
| Amperios a plena carga Uso del motor | (120 V AC) Single Phase 13.8 A |
| (200 ... 208 V AC) Three Phase 11 A | |
| (220 ... 240 V AC) Three Phase 15.2 A | |
| (240 V AC) Single Phase 12 A | |
| (440 ... 480 V AC) Three Phase 14 A | |
| (550 ... 600 V AC) Three Phase 11 A | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C |
| Close to Contactor without Thermal O/L Relay -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Resistencia climática | Category B according to IEC 60947-1 Annex Q |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Resistencia a los golpes según IEC 60068-2-27 | Cerrado, dirección del amortiguador: B1 10 g |
| Cerrado, dirección del amortiguador: C1 20 g | |
| Cerrado, dirección del amortiguador: C2 20 g | |
| Abierto, dirección del amortiguador: B1 5 g | |
| Abierto, dirección del amortiguador: C1 9 g | |
| Abierto, dirección del amortiguador: C2 14 g | |
| Dirección del choque: A 20 g | |
| Dirección del amortiguador: B2 15 g | |
| Resistencia a las vibraciones según IEC 60068-2-6 | Posición cerrada de 3 g y posición abierta de 2 g 5 ... 300 Hz |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CB | CB_CN13475-M1 |
| Certificado CCC | CCC_2007010309251577 |
| Certificado CQC | CQC2007010309251577 |
| Declaración de conformidad - CCC | 2020980304001224 |
| Declaración de conformidad - CE | 1SBD250014U1000 |
| Declaración de conformidad - UKCA | 1SBD250049U1000 |
| Certificado GOST | GOST_POCCCNME77B07822.pdf |
| Certificado UL | UL_20120917_E312527_1_1 |
| Tarjeta de listado UL | UL_E312527 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 78 mm |
| Embalaje Nivel 1 Largo | 80 mm |
| Embalaje Nivel 1 Alto | 48 mm |
| Embalaje Nivel 1 Peso | 0.28 kg |
| Embalaje Nivel 1 EAN | 3471523059610 |
| Paquete Nivel 3 Unidades | 960 pieza |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de categoría granular de IDEA (IGCC) | 4763 >> Power contactor, DC switching |
| Número E (Suecia) | 3210525 |
