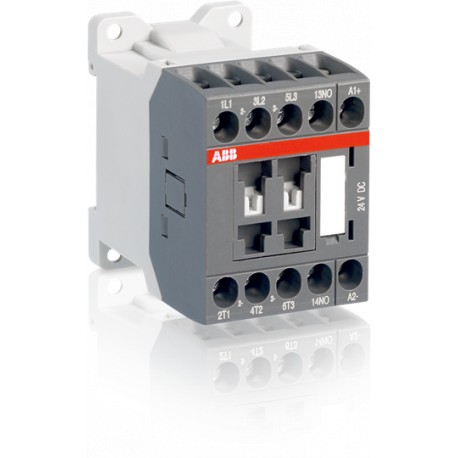

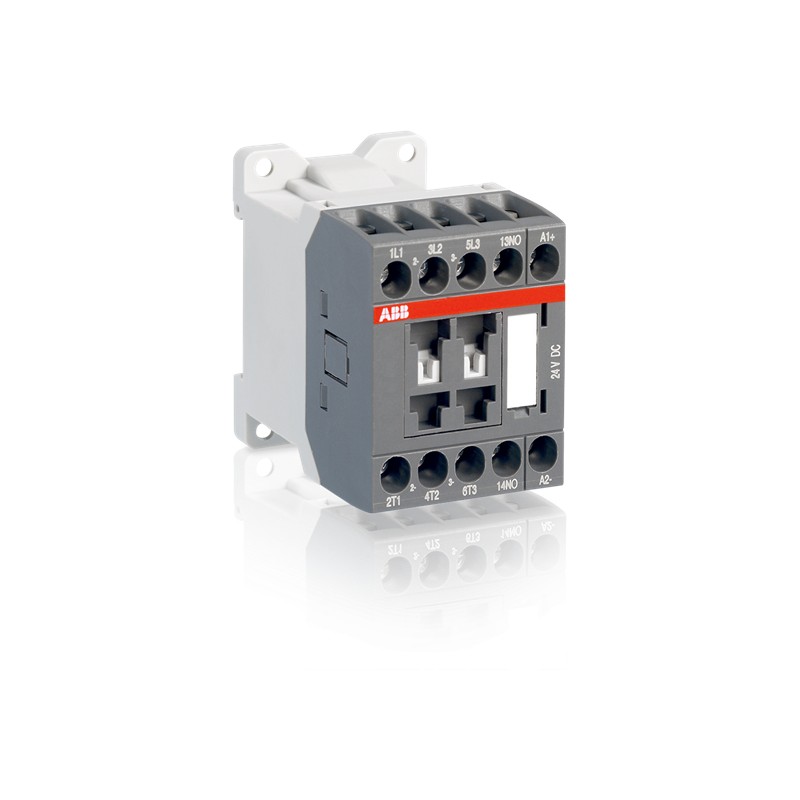

1SBL123001R8110 ABB ASL16-30-10-81 24VDC Schütz
1SBL123001R8110
ABB
ASL16-30-10-81 24VDC Schütz
Schütz, 7,5 kW, 24 V DC
Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| EPLAN Daten | 9AAC133413_EPLAN |
| Datenblatt, technische Information | 1SBC100214C0202 |
| Montage- und Betriebsanleitung | 1SBC101020M9701 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 45 mm |
| Tiefe (Netto-Abmessung) | 72.5 mm |
| Höhe (Netto-Abmessung) | 68 mm |
| Nettogewicht | 0.28 kg |
| Technische Daten | |
| Anzahl Hauptkontakte Schließer | 3 |
| Anzahl Hauptkontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl Hilfskontakte Öffner | 0 |
| Normen | IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14 |
| Bemessungsbetriebsspannung | Hilfsstromkreis 690 V |
| Hauptstromkreis 690 V | |
| Bemessungsfrequenz (f) | Hilfsstromkreis 50 / 60 Hz |
| Hauptstromkreis 50 / 60 Hz | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (nach IEC 60947-4-1, offene Schütze q = 40 °C) 25 A |
| (nach IEC 60947-5-1, q = 40 °C) 10 A | |
| Bemessungsbetriebsstrom AC-1 (Ie) | (690 V, 40 °C) 24 A |
| (690 V, 60 °C) 20 A | |
| (690 V, 70 °C) 16 A | |
| Bemessungsbetriebsstrom AC-3 (Ie) | (415 V, 60 °C) 15.5 A |
| (440 V, 60 °C) 13.6 A | |
| (500 V, 60 °C) 12.5 A | |
| (690 V, 60 °C) 9 A | |
| (380/400 V, 60 °C) 15.5 A | |
| (220/230/240 V, 60 °C) 15.7 A | |
| Bemessungsbetriebsstrom AC-15 (Ie) | (500 V) Öffner 2 |
| (500 V) 2 A | |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| Bemessungsbetriebsleistung AC-3 (Pe) | (400 V) 7.5 kW |
| (415 V) 7.5 kW | |
| (440 V) 7.5 kW | |
| (500 V) 7.5 kW | |
| (690 V) 7.5 kW | |
| (220/230/240 V) 4 kW | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 124 A |
| (bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 24 A | |
| (bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 55 A | |
| (bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 250 A | |
| (bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 75 A | |
| (für 0,1 s) 140 A | |
| (für 1 s) 100 A | |
| Maximales Ausschaltvermögen | (cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 155 A |
| (cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 90 A | |
| Bemessungsisolationsspannung (Ui) | (nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 690 V |
| (nach IEC 60947-5-1 und VDE 0110 (Gr. C)) 690 V | |
| (nach UL / CSA) 600 V | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hilfsstromkreis 6 kV |
| Maximale elektrische Schaltfrequenz | (AC-1) 600 Schaltspiele/Std |
| (AC-15) 1200 Schaltspiele/Std | |
| (AC-2 / AC-4) 300 Schaltspiele/Std | |
| (AC-3) 1200 Schaltspiele/Std | |
| (DC-13) 900 Schaltspiele/Std | |
| Maximale Schalthäufigkeit | 3600 Schaltspiele/Std |
| Bemessungssteuerspannung (Uc) | Gleichstrombetrieb 24 V |
| Verlustleistung | bei Bemessungsbedingungen AC-1 pro Pol 1.2 W |
| bei Bemessungsbedingungen AC-3 pro Pol 0.5 W | |
| Betriebszeit | zwischen Spulenentregung und Schließen des Öffnerkontakts 15 ... 20 ms |
| zwischen Spulenentregung und Öffnen des Schließerkontakts 13 ... 17 ms | |
| zwischen Spulenerregung und Öffnen des Öffnerkontakts 31 ... 53 ms | |
| zwischen Spulenerregung und Schließen des Schließerkontakts 36 ... 59 ms | |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm² |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm² | |
| starr 1/2x 0.75 ... 4 mm² | |
| Anschlussmöglichkeit-Hilfsstromkreis | flexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm² |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm² | |
| starr 1/2x 0.75 ... 2.5 mm² | |
| Anschlussmöglichkeit-Steuerstromkreis | flexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm² |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm² | |
| starr 1/2x 0.75 ... 2.5 mm² | |
| Abisolierlänge | Hilfsstromkreis 9 mm |
| Steuerstromkreis 9 mm | |
| Hauptstromkreis 9 mm | |
| Schutzart | (nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20 |
| (nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20 | |
| (nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP20 | |
| Empfohlener Schraubendreher | Pozidriv PZ |
| Anzugsdrehmoment | Hilfsstromkreis 1 N·m |
| Steuerstromkreis 1 N·m | |
| Hauptstromkreis 1 N·m | |
| Anschlussart | Schraubklemme |
| Produktname | Schütz |
| Technische Daten UL/CSA | |
| Allgemeine Gebrauchsklasse UL/CSA | (600 V AC) 20 A |
| Nennleistung UL/CSA | (120 V AC einphasig) 3/4 hp |
| (200 ... 208 V AC dreiphasig) 3 hp | |
| (220 ... 240 V AC dreiphasig) 5 hp | |
| (240 V AC einphasig) 2 hp | |
| (440 ... 480 V AC dreiphasig) 10 hp | |
| (550 ... 600 V AC dreiphasig) 10 hp | |
| Anschlussmöglichkeit-Hilfsstromkreis UL/CSA | starr massiv 1/2x 18-14 AWG |
| starr mehrdrähtig 1/2x 18-14 AWG | |
| Anzugsdrehmoment UL/CSA | Hilfsstromkreis 9 in·lb |
| Steuerstromkreis 9 in·lb | |
| Hauptstromkreis 9 in·lb | |
| Strom bei Vollast (Motoren) | (120 V AC einphasig) 13.8 A |
| (200 ... 208 V AC dreiphasig) 11 A | |
| (220 ... 240 V AC dreiphasig) 15.2 A | |
| (240 V AC einphasig) 12 A | |
| (440 ... 480 V AC dreiphasig) 14 A | |
| (550 ... 600 V AC dreiphasig) 11 A | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (in Schütznähe bei Betrieb mit thermischem Überlastrelais) -25 ... 60 °C |
| (in Schütznähe bei Betrieb ohne thermisches Überlastrelais) -40 ... 70 °C | |
| (in Schütznähe bei Lagerung) -60 ... +80 °C | |
| Klimafestigkeit | gemäß IEC 60947-1 Annex Q Kategorie B |
| Höchstzulässige Betriebshöhenlage | ohne Derating 3000 m |
| Schockfestigkeit nach IEC/EN 60068-2-27 | geschlossen, Schockrichtung B1: 10 g |
| geschlossen, Schockrichtung C1: 20 g | |
| geschlossen, Schockrichtung C2: 20 g | |
| geöffnet, Stoßrichtung B1: 5 g | |
| geöffnet, Stoßrichtung C1: 9 g | |
| geöffnet, Stoßrichtung C2: 14 g | |
| Stoßrichtung A: 20 g | |
| Stoßrichtung B2: 15 g | |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 3g (geschlossen) & 2g (offen) 5 ... 300 Hz |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CB Zertifikat | CB_CN13475-M1 |
| CCC Zertifikat | CCC_2007010309251577 |
| CQC Zertifikat | CQC2007010309251577 |
| Konformitätserklärung - CCC | 2020980304001224 |
| Konformitätserklärung - CE | 1SBD250014U1000 |
| Konformitätserklärung - UKCA | 1SBD250049U1000 |
| GOST Zertifikat | GOST_POCCCNME77B07822.pdf |
| UL Zertifikat | UL_20120917_E312527_1_1 |
| UL Zulassung | UL_E312527 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 78 mm |
| Länge Verpackungseinheit 1 | 80 mm |
| Höhe Verpackungseinheit 1 | 48 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.28 kg |
| EAN Verpackungseinheit 1 | 3471523059610 |
| Menge Verpackungseinheit 3 | 960 Stück |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 7 | EC000066 - Leistungsschütz zum Schalten von Wechselstrom |
| ETIM 8 | EC000066 - Leistungsschütz zum Schalten von Wechselstrom |
| ETIM 9 | EC000066 - Leistungsschütz zum Schalten von Wechselstrom |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| IDEA Granular Category Code (IGCC) | 4763 >> Power contactor, DC switching |
| E-Nummer (Schweden) | 3210525 |
