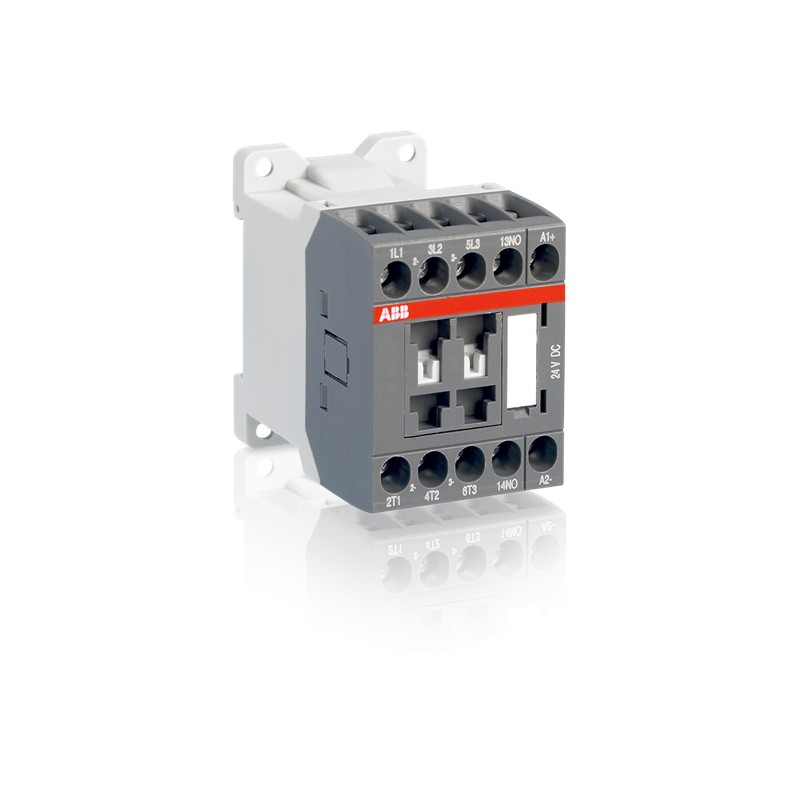

1SBL123001R8110 ABB ASL16-30-10-81 Contacteur 24VDC
1SBL123001R8110
ABB
ASL16-30-10-81 Contacteur 24VDC
ASL16-30-10-81 24VDC Contactor
Contacteurs et relais thermiques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| Téléchargements populaires | |
| Données EPLAN | 9AAC133413_EPLAN |
| Fiche technique, Informations techniques | 1SBC100214C0202 |
| Instructions et manuels | 1SBC101020M9701 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Dimensions | |
| Largeur nette du produit | 45 mm |
| Profondeur/longueur nette du produit | 72.5 mm |
| Hauteur nette du produit | 68 mm |
| Poids net du produit | 0.28 kg |
| Technique | |
| Nombre de contacts principaux NON | 3 |
| Nombre de contacts principaux NC | 0 |
| Nombre de contacts auxiliaires NO | 1 |
| Nombre de contacts auxiliaires NC | 0 |
| Normes | IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14 |
| Tension nominale de fonctionnement | Circuit auxiliaire 690 V |
| Circuit principal 690 V | |
| Fréquence nominale (f) | Circuit auxiliaire 50 / 60 Hz |
| Circuit principal 50 / 60 Hz | |
| Courant thermique conventionnel à l'air libre (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 25 A |
| acc. to IEC 60947-5-1, Θ = 40 °C 10 A | |
| Courant de fonctionnement nominal AC-1 (Ie) | (690 V) 40 °C 24 A |
| (690 V) 60 °C 20 A | |
| (690 V) 70 °C 16 A | |
| Courant de fonctionnement nominal AC-3 (Ie) | (415 V) 60 °C 15.5 A |
| (440 V) 60 °C 13.6 A | |
| (500 V) 60 °C 12.5 A | |
| (690 V) 60 °C 9 A | |
| (380 / 400 V) 60 °C 15.5 A | |
| (220 / 230 / 240 V) 60 °C 15.7 A | |
| Courant de fonctionnement nominal AC-15 (Ie) | (500 V) NC 2 |
| (500 V) 2 A | |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Courant de fonctionnement nominal DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| Puissance nominale de fonctionnement AC-3 (Pe) | (400 V) 7.5 kW |
| (415 V) 7.5 kW | |
| (440 V) 7.5 kW | |
| (500 V) 7.5 kW | |
| (690 V) 7.5 kW | |
| (220 / 230 / 240 V) 4 kW | |
| Courant nominal de courte durée admissible basse tension (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 124 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 24 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 55 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 250 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 75 A | |
| for 0.1 s 140 A | |
| for 1 s 100 A | |
| Capacité de coupure maximale | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 155 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 90 A | |
| Tension d'isolement nominale (Ui) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 690 V |
| acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V | |
| acc. to UL/CSA 600 V | |
| Tension nominale de tenue aux impulsions (Uimp) | Circuit auxiliaire 6 kV |
| Fréquence de commutation électrique maximale | (AC-1) 600 cycles per hour |
| (AC-15) 1200 cycles per hour | |
| (AC-2 / AC-4) 300 cycles per hour | |
| (AC-3) 1200 cycles per hour | |
| (DC-13) 900 cycles per hour | |
| Fréquence de commutation mécanique maximale | 3600 cycles per hour |
| Tension nominale du circuit de commande (Uc) | Fonctionnement en courant continu 24 V |
| Perte de puissance | at Rated Operating Conditions AC-1 per Pole 1.2 W |
| at Rated Operating Conditions AC-3 per Pole 0.5 W | |
| Temps de fonctionnement | Entre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 15 ... 20 ms |
| Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 13 ... 17 ms | |
| Entre la mise sous tension de la bobine et l'ouverture du contact NC 31 ... 53 ms | |
| Entre la mise sous tension de la bobine et la fermeture du contact NO 36 ... 59 ms | |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Capacité de connexion du circuit principal | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid 1/2x 0.75 ... 4 mm² | |
| Capacité de connexion du circuit auxiliaire | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid 1/2x 0.75 ... 2.5 mm² | |
| Connexion du circuit de contrôle de capacité | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid 1/2x 0.75 ... 2.5 mm² | |
| Longueur de dénudage des fils | Circuit Auxiliaire 9 mm |
| Circuit de commande 9 mm | |
| Circuit principal 9 mm | |
| Degré de protection | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 | |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 | |
| Tournevis recommandé | Pozidriv PZ |
| Couple de serrage | Circuit auxiliaire 1 N·m |
| Circuit de contrôle 1 N·m | |
| Circuit principal 1 N·m | |
| Type de terminal | Bornes à vis |
| Nom du produit | Block Contactor |
| Technique UL/CSA | |
| Classification d'utilisation générale UL/CSA | (600 V AC) 20 A |
| Puissance nominale UL/CSA | (120 V AC) Single Phase 3/4 hp |
| (200 ... 208 V AC) Three Phase 3 hp | |
| (220 ... 240 V AC) Three Phase 5 hp | |
| (240 V AC) Single Phase 2 hp | |
| (440 ... 480 V AC) Three Phase 10 hp | |
| (550 ... 600 V AC) Three Phase 10 hp | |
| Capacité de connexion du circuit auxiliaire UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Couple de serrage UL/CSA | Circuit auxiliaire 9 in·lb |
| Circuit de contrôle 9 in·lb | |
| Circuit principal 9 in·lb | |
| Utilisation du moteur à pleine charge | (120 V AC) Single Phase 13.8 A |
| (200 ... 208 V AC) Three Phase 11 A | |
| (220 ... 240 V AC) Three Phase 15.2 A | |
| (240 V AC) Single Phase 12 A | |
| (440 ... 480 V AC) Three Phase 14 A | |
| (550 ... 600 V AC) Three Phase 11 A | |
| Environnemental | |
| Température de l'air ambiant | Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C |
| Close to Contactor without Thermal O/L Relay -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Résistance climatique | Category B according to IEC 60947-1 Annex Q |
| Altitude maximale de fonctionnement autorisée | Without Derating 3000 m |
| Résistance aux chocs selon la norme IEC 60068-2-27 | Closed, Shock Direction: B1 10 g |
| Closed, Shock Direction: C1 20 g | |
| Closed, Shock Direction: C2 20 g | |
| Open, Shock Direction: B1 5 g | |
| Open, Shock Direction: C1 9 g | |
| Open, Shock Direction: C2 14 g | |
| Shock Direction: A 20 g | |
| Shock Direction: B2 15 g | |
| Résistance aux vibrations | 3g Closed Position & 2g Open Position 5 ... 300 Hz |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2021-006202 |
| Informations RoHS | 2CMT2021-006277 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006525 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Certificats et déclarations | |
| Certificat CB | CB_CN13475-M1 |
| Certificat CCC | CCC_2007010309251577 |
| Certificat CQC | CQC2007010309251577 |
| Déclaration de conformité - CCC | 2020980304001224 |
| Déclaration de conformité - CE | 1SBD250014U1000 |
| Déclaration de conformité - UKCA | 1SBD250049U1000 |
| Certificat GOST | GOST_POCCCNME77B07822.pdf |
| Certificat UL | UL_20120917_E312527_1_1 |
| Carte de référencement UL | UL_E312527 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 78 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 80 mm |
| Hauteur du niveau d’emballage 1 | 48 mm |
| Poids brut du colis niveau 1 | 0.28 kg |
| Code EAN du niveau d’emballage 1 | 3471523059610 |
| Nombre d’unités au niveau d’emballage 3 | 960 pièce |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Code de catégorie granulaire IDEA (IGCC) | 4763 >> Power contactor, DC switching |
| Numéro E (Suède) | 3210525 |
