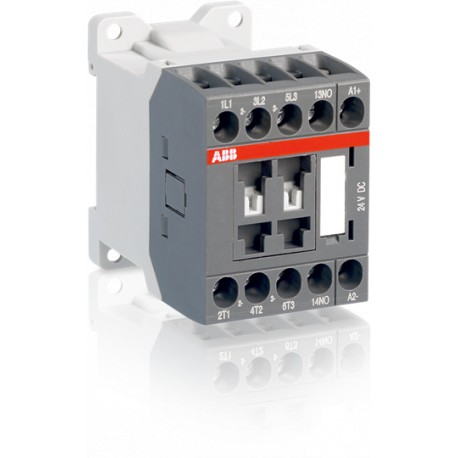

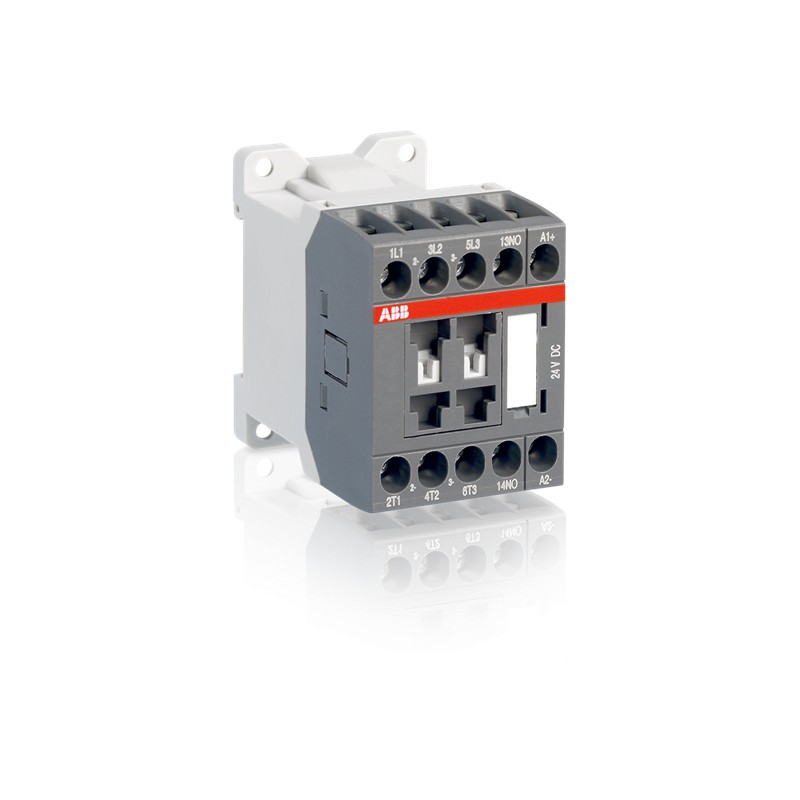

1SBL123001R8110 ABB ASL16-30-10-81 24VDC contattore
1SBL123001R8110
ABB
ASL16-30-10-81 24VDC contattore
ASL16-30-10-81 bob. 24 V c.c., aux 1NA - vite
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC133413_EPLAN |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 1SBC101020M9701 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Profondità prodotto | 72.5 mm |
| Altezza prodotto | 68 mm |
| Peso netto prodotto | 0.28 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 3 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti ausiliari NC | 0 |
| Norme di riferimento | IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14 |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V |
| Circuito Principale 690 V | |
| Frequenza nominale (f) | Circuito Ausiliario 50 / 60 Hz |
| Circuito Principale 50 / 60 Hz | |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 25 A |
| secondo IEC 60947-5-1, q = 40 °C 10 A | |
| Corrente nominale di funzionamento AC-1 (Ie) | (690 V) 40 °C 24 A |
| (690 V) 60 °C 20 A | |
| (690 V) 70 °C 16 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (415 V) 60 °C 15.5 A |
| (440 V) 60 °C 13.6 A | |
| (500 V) 60 °C 12.5 A | |
| (690 V) 60 °C 9 A | |
| (380 / 400 V) 60 °C 15.5 A | |
| (220 / 230 / 240 V) 60 °C 15.7 A | |
| Corrente nominale di funzionamento AC-15 (Ie) | (500 V) NC 2 |
| (500 V) 2 A | |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| Potenza nominale di funzionamento AC-3 (Pe) | (400 V) 7.5 kW |
| (415 V) 7.5 kW | |
| (440 V) 7.5 kW | |
| (500 V) 7.5 kW | |
| (690 V) 7.5 kW | |
| (220 / 230 / 240 V) 4 kW | |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 124 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 24 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 55 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 250 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 75 A | |
| for 0.1 s 140 A | |
| per 1 s 100 A | |
| Massimo potere di interruzione | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 155 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 90 A | |
| Tensione nominale di isolamento (Ui) | secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 690 V |
| secondo IEC 60947-5-1 e VDE 0110 (Gr. C) 690 V | |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Massima frequenza di commutazione elettrica | AC-1 600 cicli orari |
| AC-15 1200 cicli orari | |
| AC-2 / AC-4 300 cicli orari | |
| AC-3 1200 cicli orari | |
| DC-13 900 cicli orari | |
| Massima frequenza di commutazione meccanica | 3600 cicli orari |
| Tensione nominale circuito di controllo (Uc) | Funzionamento in DC 24 V |
| Perdita di potenza | a Condizioni Operative Nominali AC-1 per Polo 1.2 W |
| a Condizioni Operative Nominali AC-3 per Polo 0.5 W | |
| Tempo di manovra | Between Coil De-energization and NC Contact Closing 15 ... 20 ms |
| Between Coil De-energization and NO Contact Opening 13 ... 17 ms | |
| Between Coil Energization and NC Contact Opening 31 ... 53 ms | |
| Between Coil Energization and NO Contact Closing 36 ... 59 ms | |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid 1/2x 0.75 ... 4 mm² | |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid 1/2x 0.75 ... 2.5 mm² | |
| Sezioni dei cavi-circuito di controllo | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid 1/2x 0.75 ... 2.5 mm² | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 9 mm |
| Circuito di Controllo 9 mm | |
| Circuito Principale 9 mm | |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20 |
| secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 | |
| secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20 | |
| Cacciavite raccomandato | Pozidriv PZ |
| Coppia di serraggio | Circuito Ausiliare 1 N·m |
| Control Circuit 1 N·m | |
| Circuito Principale 1 N·m | |
| Tipo di morsetto | Screw Terminals |
| Nome prodotto | Contattori fino a 100A |
| Reparto tecnico UL/CSA | |
| Potenza nominale di impiego UL/CSA | (600 V AC) 20 A |
| Portata UL/CSA | (120 V AC) Monofase 3/4 hp |
| (200 ... 208 V AC) Tre Fasi 3 hp | |
| (220 ... 240 V AC) Tre Fasi 5 hp | |
| (240 V AC) Monofase 2 hp | |
| (440 ... 480 V AC) Tre Fasi 10 hp | |
| (550 ... 600 V AC) Tre Fasi 10 hp | |
| Sezioni dei cavi circuito ausiliario UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 9 in·lb |
| Control Circuit 9 in·lb | |
| Circuito Principale 9 in·lb | |
| Amperaggio motore uso pieno carico | (120 V AC) Monofase 13.8 A |
| (200 ... 208 V AC) Tre Fasi 11 A | |
| (220 ... 240 V AC) Tre Fasi 15.2 A | |
| (240 V AC) Monofase 12 A | |
| (440 ... 480 V AC) Tre Fasi 14 A | |
| (550 ... 600 V AC) Tre Fasi 11 A | |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C |
| Close to Contactor without Thermal O/L Relay -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Resistenza climatica | Category B according to IEC 60947-1 Annex Q |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | Closed, Shock Direction: B1 10 g |
| Closed, Shock Direction: C1 20 g | |
| Closed, Shock Direction: C2 20 g | |
| Open, Shock Direction: B1 5 g | |
| Open, Shock Direction: C1 9 g | |
| Open, Shock Direction: C2 14 g | |
| Shock Direction: A 20 g | |
| Shock Direction: B2 15 g | |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 3g Closed Position & 2g Open Position 5 ... 300 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | CB_CN13475-M1 |
| Certificato CCC | CCC_2007010309251577 |
| Certificato CQC | CQC2007010309251577 |
| Declaration of Conformity - CCC | 2020980304001224 |
| Dichiarazione di conformità - CE | 1SBD250014U1000 |
| Declaration of Conformity - UKCA | 1SBD250049U1000 |
| Certificato GOST | GOST_POCCCNME77B07822.pdf |
| Certificato UL | UL_20120917_E312527_1_1 |
| Scheda elenco UL | UL_E312527 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 78 mm |
| Profondità imballo livello 1 | 80 mm |
| Altezza imballo livello 1 | 48 mm |
| Peso lordo imballo livello 1 | 0.28 kg |
| EAN imballo livello 1 | 3471523059610 |
| Unità imballo livello 3 | 960 pezzo (i) |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4763 >> Power contactor, DC switching |
| E-Number (Sweden) | 3210525 |
