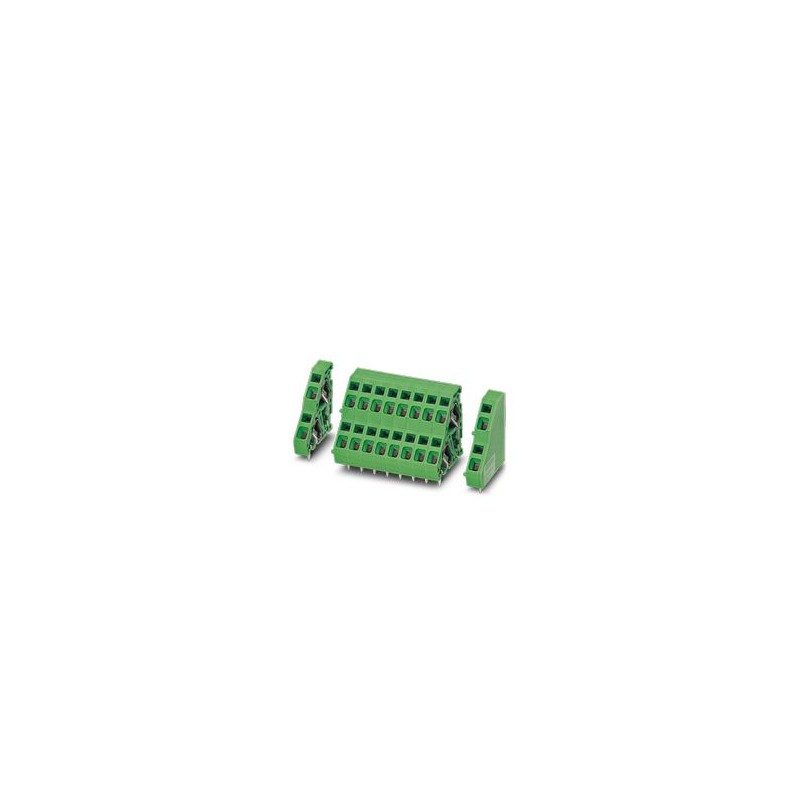

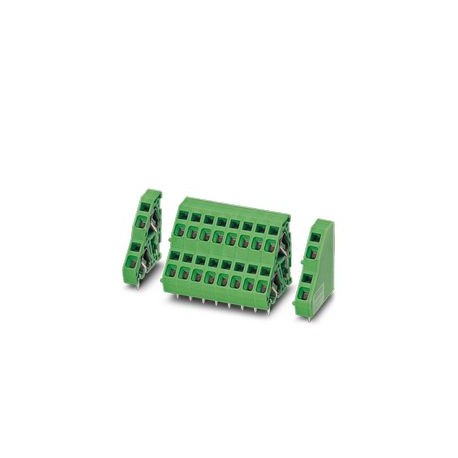

ZFKKDSA 2,5-5,08-16 1560061 PHOENIX CONTACT Borne de placa de circuito impresso, corrente nominal: 17,5 A, t..
ZFKKDSA 2,5-5,08-16
1560061
PHOENIX_CONTACT
50
Borne de placa de circuito impresso, corrente nominal: 17,5 A, tensão nominal (III/2): 400 V, seção transversal nominal: 2,5 mm², número de linhas: 2, número de polos por linha: 16, família de artigos: ZFKKDS(A) 2,5, passo: 5,08 mm, tipo de conexão: Conexão por mola, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 45 °, cor: verde, Arranjo dos pinos: Arranjo linear dos pinos, Comprimento do pino [P]: 3,5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: caixa
Terminal de placa de circuito impresso
Terminal PCB, corrente nominal: 17,5 A, tensão nominal (III/2): 400 V, seção transversal nominal: 2,5 mm2, número de linhas: 2, número de postes por linha: 16, família de itens: ZFKKDS(A) 2.5, passo: 5,08 mm, tipo de conexão: Conexão por mola, montagem: Solda de onda, direção da conexão condutor/PCB: 45°, Cor: Verde, Arranjo do Pino: Arranjo Linear do Pino, Comprimento do Pino [P]: 3.5mm, Número de Pinos de Solda por Potencial: 1, Tipo de Embalagem: Embalagem in a box
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Linha de Produtos | COMBICON Terminais M |
| Tipo de produto | Terminal de Placa de Circuito Impresso |
| Família de produtos | ZFKKDS(A) 2,5 |
| Número de postes | 16 |
| Passo | 5,08 mm |
| Número de linhas | 2 |
| Design de pinos | Arranjo Linear de Pinos |
| Número de pinos de solda por potencial | 1 |
| Corrente nominal In | 17.5 A |
| Tensão nominal Un | 400 V |
| Grau de poluição | 3 |
| Tensão de dimensionamento (III/3) | 250 V |
| Dimensionamento da tensão transitória (III/3) | 4 kV |
| Tensão de dimensionamento (III/2) | 400 V |
| Tensão de dimensionamento transitório (III/2) | 4 kV |
| Tensão nominal (II/2) | 630 V |
| Tensão de dimensionamento transitório (II/2) | 4 kV |
| Tecnologia de conexão | |
| Construção | Terminal de cartões, alinhável |
| Seção nominal | 2,5 mm² |
| Conectando condutores | |
| Tipo de conexão | Conexão com mola |
| Seção rígida do condutor | 0,2 mm² ... 4 mm² |
| Seção flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção de condutores AWG | 24 ... 12 |
| Seção condutora flexível com biqueira, sem luva plástica | 0,25 mm² ... 2,5 mm² |
| Seção condutora flexível com biqueira, com luva plástica | 0,25 mm² ... 1,5 mm² |
| Comprimento da casca | 7 mm |
| Tipo de montagem | Solda por onda |
| Design de pinos | Arranjo Linear de Pinos |
| Dados do material - contato | |
| Observação | Compatível com REEE/RoHS, sem filamentos de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Estanhado galvanicamente |
| Superfície metálica do ponto terminal (camada superior) | Estanho (10 - 16 μm Sn) |
| Área de solda de superfície metálica (camada superior) | Estanho (10 - 16 μm Sn) |
| Dados do material - alojamento | |
| Cor (Alojamento) | Verde (6021) |
| Material isolante | PAPAI |
| Grupo de material isolante | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Número de inflamabilidade dos filamentos incandescentes GWFI de acordo com a norma EN 60695-2-12 | 850 |
| Temperatura de ignição de filamentos incandescentes GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura de ensaio de dureza da esfera de acordo com EN 60695-10-2 | 125 °C |
| Dados do material: elemento de unidade | |
| Cor (elemento de unidade) | Verde (6021) |
| Esquema de dimensão |  |
| Passo | 5,08 mm |
| Largura [w] | 82,28 milímetros |
| Altura [h] | 29 mm |
| Comprimento [l] | 24 mm |
| Altura total | 25,5 milímetros |
| Comprimento do Pino de Solda [P] | 3,5 mm |
| Dimensões do Templo | 0,8 x 0,8 milímetros |
| Projeto da placa de circuito impresso | |
| Diâmetro do orifício | 1,3 mm |
| Linhas de Creepage & Distâncias de Isolamento de Ar | | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de material isolante | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento de dimensionamento (III/3) | 250 V |
| Tensão transiente nominal (III/3) | 4 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 3 mm |
| Valor mínimo da linha de creepage (III/3) | 3,2 milímetros |
| Tensão de isolamento de dimensionamento (III/2) | 400 V |
| Tensão transiente nominal (III/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 3 mm |
| Valor mínimo da linha de creepage (III/2) | 3 mm |
| Tensão de isolamento de dimensionamento (II/2) | 630 V |
| Tensão transiente nominal (II/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 3 mm |
| Valor mínimo da linha de creepage (II/2) | 3,2 milímetros |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 100 °C (Com base na curva de capacidade de carga atual/decrescente) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | Embalagem in a box |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 29 mm |
| Número de níveis (EF002659) | 2 |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Corrente nominal especificada In (EF008250) | 17.5 A |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 4 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.3 mm |
| Comprimento do pino (EF006825) | 3.5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
