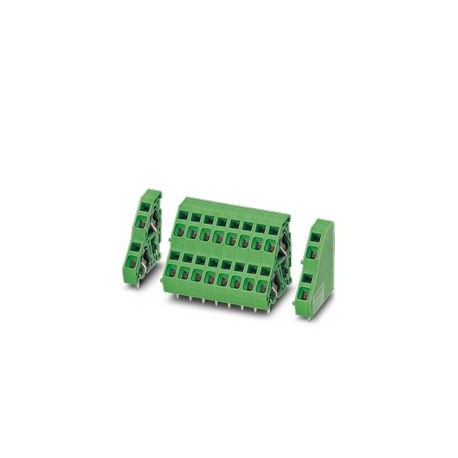

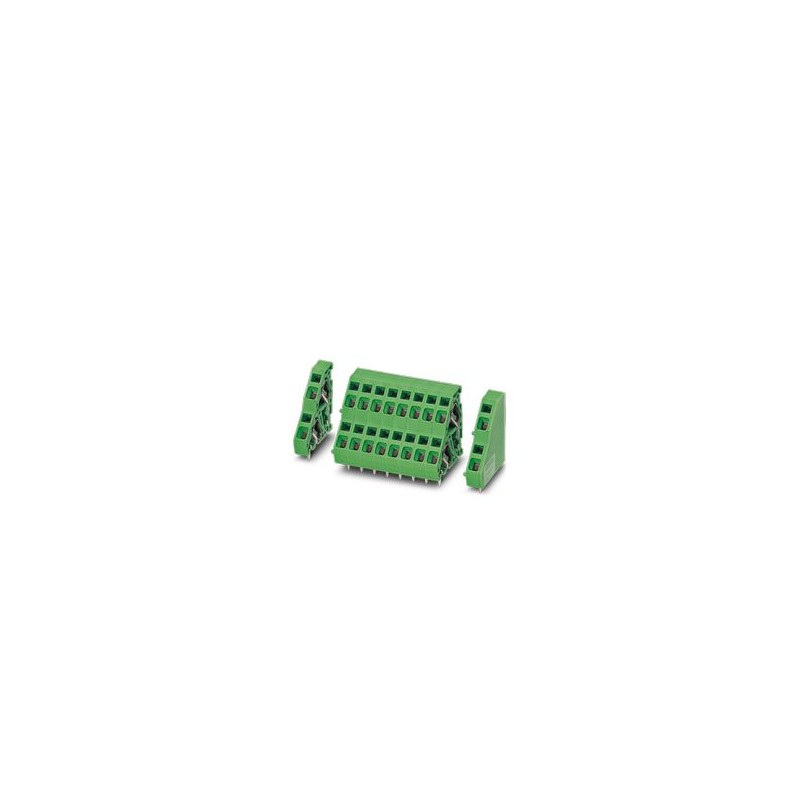

ZFKKDSA 2,5-5,08-16 1560061 PHOENIX CONTACT Leiterplattenklemme, Bemessungsstrom: 17,5 A, Bemessungsspannung.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ZFKKDSA 2,5-5,08-16 1560061 PHOENIX CONTACT Leiterplattenklemme, Bemessungsstrom: 17,5 A, Bemessungsspannung..

ZFKKDSA 2,5-5,08-16

1560061

PHOENIX_CONTACT

50

Leiterplattenklemme, Bemessungsstrom: 17,5 A, Bemessungsspannung (III/2): 400 V, Bemessungsquerschnitt: 2,5 mm², Anzahl Reihen: 2, Polzahl pro Reihe: 16, Artikelfamilie: ZFKKDS(A) 2,5, Rastermaß: 5,08 mm, Anschlussart: Federanschluss, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 45°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Stiftlänge [P]: 3,5 mm, Anzahl der Schweißstifte pro Potential: 1, Verpackungsart: verpackt

Leiterplattenklemme

Leiterplattenklemme, Nennstrom: 17,5 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm2, Anzahl der Reihen: 2, Polzahl pro Reihe: 16, Artikelfamilie: ZFKKDS(A) 2,5, Rastermaß: 5,08 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton

Mehr Infos


Steckverbinder > Leiterplattenklemme

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProduktlinieCOMBICON Terminals M
ProdukttypLeiterplattenklemme
ProduktfamilieZFKKDS(A) 2,5
Polzahl16
Rastermaß5,08 mm
Anzahl der Reihen2
PinlayoutLineares Pinning
Anzahl Lötpins pro Potenzial1
Elektrische Eigenschaften
Nennstrom IN17,5 A
Nennspannung UN400 V
Verschmutzungsgrad3
Bemessungsspannung (III/3)250 V
Bemessungsstoßspannung (III/3)4 kV
Bemessungsspannung (III/2)400 V
Bemessungsstoßspannung (III/2)4 kV
Bemessungsspannung (II/2)630 V
Bemessungsstoßspannung (II/2)4 kV
Anschlussdaten
Anschlusstechnik
BauformLeiterplattenklemme anreihbar
Nennquerschnitt2,5 mm²
Leiteranschluss
AnschlussartZugfederanschluss
Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 2,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 1,5 mm²
Abisolierlänge7 mm
Montage
MontageartWellenlöten
PinlayoutLineares Pinning
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitgalvanisch verzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (10 - 16 µm Sn)
Metalloberfläche Lötbereich (Deckschicht)Zinn (10 - 16 µm Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)grün (6021)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Materialangaben - Betätigungselement
Farbe (Betätigungselement)grün (6021)
Maße
Rastermaß5,08 mm
Breite [w]82,28 mm
Höhe [h]29 mm
Länge [l]24 mm
Bauhöhe25,5 mm
Lötstiftlänge [P]3,5 mm
Stiftabmessungen0,8 x 0,8 mm
Leiterplatten-Design
Bohrlochdurchmesser1,3 mm
Elektrische Prüfungen
Luft- und Kriechstrecken |
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)250 V
Bemessungsstoßspannung (III/3)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)3 mm
Mindestwert der Kriechstrecke (III/3)3,2 mm
Bemessungsisolationsspannung (III/2)400 V
Bemessungsstoßspannung (III/2)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)3 mm
Mindestwert der Kriechstrecke (III/2)3 mm
Bemessungsisolationsspannung (II/2)630 V
Bemessungsstoßspannung (II/2)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)3 mm
Mindestwert der Kriechstrecke (II/2)3,2 mm
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Verpackungsangaben
Verpackungsartverpackt im Karton

ETIM for 1560061 Steckverbinder (EC002643)
Merkmal Wert
Höhe (EF000040) 29 mm
Anzahl der Etagen (EF002659) 2
Rastermaß der Anschlüsse (EF006827) 5.08 mm
Bemessungsstrom In (EF008250) 17.5 A
Bemessungsspannung (EF000228) 400 V
Bemessungsstoßspannung (EF002993) 4 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschlussart Leiter (EF006821) Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.2 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.2 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 4 mm²
Anschlussart Leiterplatte (EF006822) Lötanschluss
Werkstoff der Anschlussoberfläche (EF006826) Zinn
Durchmesser Anschlusspin (EF006823) 1.3 mm
Länge des Pins (EF006825) 3.5 mm
Werkstoff des Isolierkörpers (EF007543) sonstige
Gehäusefarbe (EF000136) grün
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C
Art der Leiterplattenbefestigung (EF008226) Anschlusskontakt
Befestigungsart (EF002442) löten
Art der Banderolierung (EF007011) Karton (für SMD)
