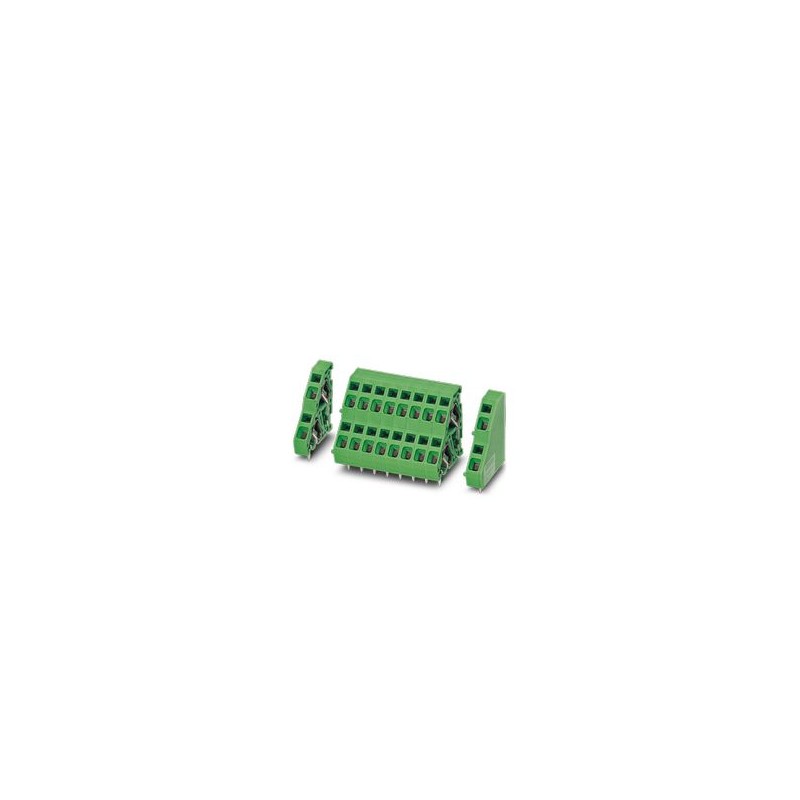

ZFKKDSA 2,5-5,08-16 1560061 PHOENIX CONTACT Клеммная колодка печатной платы, номинальный ток: 17,5 А, номина.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

ZFKKDSA 2,5-5,08-16 1560061 PHOENIX CONTACT Клеммная колодка печатной платы, номинальный ток: 17,5 А, номина..

ZFKKDSA 2,5-5,08-16

1560061

PHOENIX_CONTACT

50

Клеммная колодка печатной платы, номинальный ток: 17,5 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм², количество рядов: 2, количество полюсов в ряду: 16, артикул семейства: ZFKKDS(A) 2,5, шаг: 5,08 мм, тип подключения: Пружинное соединение, монтаж: Волновая пайка, направление подключения проводника/печатная плата: 45 °, цвет: зеленый, расположение контактов: Линейное расположение контактов, Длина штифта [P]: 3,5 мм, количество сварочных штифтов на потенциал: 1, тип упаковки: коробочная

Терминал печатной платы

Клеммная колодка печатной платы, номинальный ток: 17,5 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм2, количество рядов: 2, количество контактов в ряду: 16, ассортимент: ZFKKDS(A) 2,5, шаг: 5,08 мм, способ подключения: Пружинное соединение, монтаж: Пайка волной припоя, направление соединения проводник/печатная плата: 45 °, цвет: зеленый, расположение выводов: Линейное закрепление, Паяльный штифт [P]: 3,5 мм, количество выводов пайки на потенциал: 1, вид упаковки: упакован в картон

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
Свойства продукта
Продуктовая линейкаТерминалы COMBICON M
Тип продуктаТерминал печатной платы
Семейство продуктовЗФККДС(А) 2,5
Количество позиций16
Смола5.08 мм
Количество строк2
Расположение выводовЛинейное закрепление
Количество паяльных контактов на потенциал1
Электрические свойства
Номинальный ток Iн17,5 А
Номинальное напряжение Uн400 В
Степень загрязнения3
Номинальное напряжение (III/3)250 V
Номинальное напряжение перенапряжения (III/3)4 кВ
Номинальное напряжение (III/2)400 В
Номинальное напряжение перенапряжения (III/2)4 кВ
Номинальное напряжение (II/2)630 В
Номинальное напряжение перенапряжения (II/2)4 кВ
Данные подключения
Технология подключения
типКлеммная колодка ПК может быть выровнена
Номинальное сечение2,5 мм²
Подключение проводников
Способ подключенияПружинное соединение
Сечение проводника жесткое0,2 мм² ... 4 мм²
Гибкое сечение провода0,2 мм² ... 2,5 мм²
Сечение проводника AWG24 ... 12
Сечение проводника гибкое, с наконечником без пластиковой гильзы0,25 мм² ... 2,5 мм²
Сечение проводника, гибкое, с наконечником, с пластиковой гильзой0,25 мм² ... 1,5 мм²
Длина зачистки7 мм
установка
Тип монтажаПайка волной припоя
Расположение выводовЛинейное закрепление
Технические характеристики материалов
Данные о материалах - контакты
заметкаСоответствует требованиям WEEE/RoHS, не содержит усов в соответствии с IEC 60068-2-82/JEDEC JESD 201
Контактный материалМедный сплав
Характеристики поверхностиЛуженый
Конечная точка металлической поверхности (верхний слой)Олово (10 - 16 мкм Sn)
Участок пайки металлической поверхности (верхний слой)Олово (10 - 16 мкм Sn)
Данные о материале - корпус
Цвет (корпус)зеленый (6021)
Изоляционный материалПАПА
Группа изоляционных материаловя
CTI в соответствии с IEC 60112600
Класс горючести согласно UL 94V0
Индекс воспламеняемости калильной проволоки GWFI в соответствии с EN 60695-2-12850
Температура зажигания провода накаливания GWIT в соответствии с EN 60695-2-13775
Температура для испытания шаром под давлением в соответствии с EN 60695-10-2125 КК
Данные о материале – исполнительный элемент
Цвет (Исполнительный элемент)зеленый (6021)
Размеры
Размерный рисунокgklwlyybhu.jpg
Смола5.08 мм
Ширина [w]82,28 мм
Высота [ч]29 мм
Длина [л]24 мм
Высота установки25,5 мм
Длина паяльного штифта [P]3,5 мм
Размеры штифта0,8 x 0,8 мм
Проектирование печатных плат
Диаметр отверстия1,3 мм
Электрические испытания
Воздушные зазоры и пути утечки |
СпецификацияМЭК 60664-1:2007-04
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)CTI 600
Номинальное напряжение изоляции (III/3)250 V
Номинальное напряжение перенапряжения (III/3)4 кВ
минимальное значение зазора - неоднородное поле (III/3)3 мм
минимальный путь утечки (III/3)3,2 мм
Номинальное напряжение изоляции (III/2)400 В
Номинальное напряжение перенапряжения (III/2)4 кВ
минимальное значение зазора - неоднородное поле (III/2)3 мм
минимальный путь утечки (III/2)3 мм
Номинальное напряжение изоляции (II/2)630 В
Номинальное напряжение перенапряжения (II/2)4 кВ
минимальное значение зазора - неоднородное поле (II/2)3 мм
минимальный путь утечки (II/2)3,2 мм
Условия окружающей среды и реальной жизни
Окружающие условия
Температура окружающей среды (эксплуатация)-40 °С ... 100 °C (в зависимости от текущей несущей способности/кривой снижения номинальных характеристик)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность воздуха (при хранении/транспортировке)30 % ... 70 %
Температура окружающей среды (в сборе)-5 °С ... 100 °С
Характеристики упаковки
Тип упаковкиупаковано в картон

ETIM for 1560061 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 29 mm
Number of levels (EF002659) 2
Modular spacing connections (EF006827) 5.08 mm
Rated current In (EF008250) 17.5 A
Rated voltage (EF000228) 400 V
Rated surge voltage (EF002993) 4 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Spring clamp connection
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section multi-wired (EF007343) 4 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.3 mm
Length pin (EF006825) 3.5 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)
