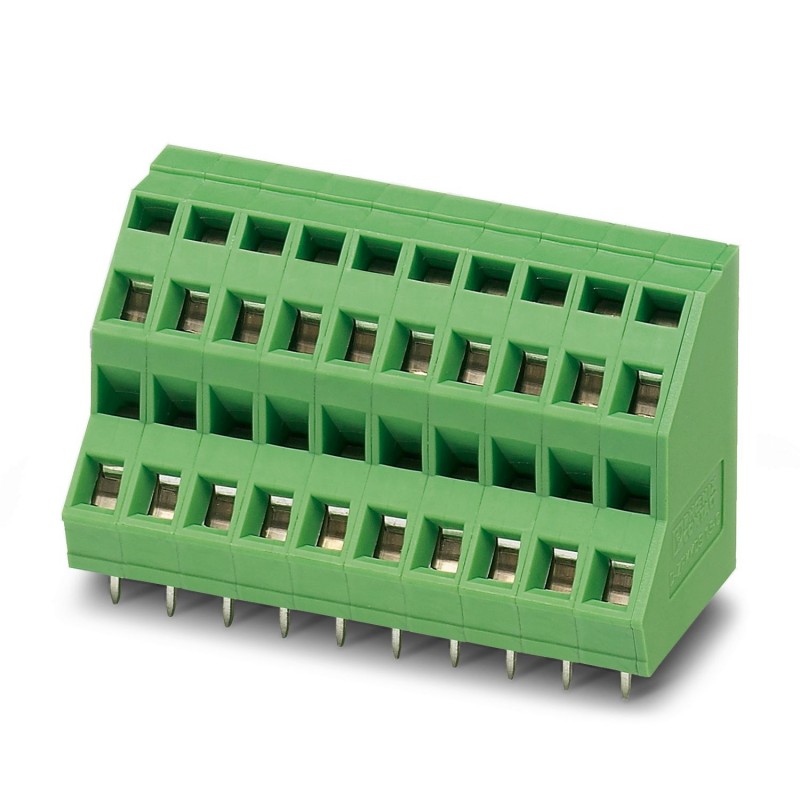

ZFKKDSA 1,5C-5,0-21 1716728 PHOENIX CONTACT Do PWB bloco terminal
ZFKKDSA 1,5C-5,0-21
1716728
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Do PWB bloco terminal
Borne de placa de circuito impresso, corrente nominal: 16 A, tensão nominal (III/2): 400 V, seção transversal nominal: 1,5 mm², número de potenciais: 42, número de linhas: 2, número de polos por linha: 21, família de artigos: ZFKKDS(A) 1,5C, passo: 5 mm, tipo de conexão: Conexão por mola, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 45 °, cor: verde, Arranjo dos pinos: Arranjo linear dos pinos, Comprimento dos pinos [P]: 3,7 mm, número de pinos de solda por potencial: 1, tipo de embalagem: caixa
Printed circuit board terminal, nominal current: 16 A, rated voltage (III/2): 400 V, nominal cross section: 1.5 mm2, number of potentials: 42, number of rows: 2, number of positions per row: 21, product range: ZFKKDS(A) 1,5C, pitch: 5 mm, connection method: Spring-cage connection, mounting: Wave soldering, conductor/PCB connection direction: 45 °, color: green, Pin layout: Linear pinning, Solder pin [P]: 3.7 mm, number of solder pins per potential: 1, type of packaging: packed in cardboard
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Product type | Printed circuit board terminal |
| Product family | ZFKKDS(A) 1,5C |
| Product line | COMBICON Terminals S |
| Number of positions | 21 |
| Pitch | 5 mm |
| Number of connections | 42 |
| Number of rows | 2 |
| Number of potentials | 42 |
| Pin layout | Linear pinning |
| Solder pins per potential | 1 |
| Data management status | |
| Article revision | 00 |
| Nominal current IN | 16 A |
| Nominal voltage UN | 400 V |
| Rated voltage (III/3) | 250 V |
| Rated surge voltage (III/3) | 4 kV |
| Rated voltage (III/2) | 400 V |
| Rated surge voltage (III/2) | 4 kV |
| Rated voltage (II/2) | 630 V |
| Rated surge voltage (II/2) | 4 kV |
| Connection technology | |
| Type | PC terminal block can be aligned |
| Nominal cross section | 1.5 mm² |
| Conductor connection | |
| Connection method | Spring-cage connection |
| Conductor cross section rigid | 0.2 mm² ... 2.5 mm² |
| Conductor cross section flexible | 0.2 mm² ... 1.5 mm² |
| Conductor cross section AWG | 24 ... 14 |
| Conductor cross section flexible, with ferrule without plastic sleeve | 0.25 mm² ... 1.5 mm² |
| Conductor cross section, flexible, with ferrule, with plastic sleeve | 0.25 mm² ... 1.5 mm² |
| Stripping length | 7 mm |
| Mounting type | Wave soldering |
| Pin layout | Linear pinning |
| Material data - contact | |
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Contact material | Cu alloy |
| Surface characteristics | Tin-plated |
| Metal surface terminal point (top layer) | Tin (10 - 16 µm Sn) |
| Metal surface soldering area (top layer) | Tin (10 - 16 µm Sn) |
| Material data - housing | |
| Color (Housing) | green (6021) |
| Insulating material | PA |
| Insulating material group | I |
| CTI according to IEC 60112 | 600 |
| Flammability rating according to UL 94 | V0 |
| Glow wire flammability index GWFI according to EN 60695-2-12 | 850 |
| Glow wire ignition temperature GWIT according to EN 60695-2-13 | 775 |
| Temperature for the ball pressure test according to EN 60695-10-2 | 125 °C |
| Material data – actuating element | |
| Color (Actuating element) | green (6021) |
| Dimensional drawing |  |
| Pitch | 5 mm |
| Width [w] | 106 mm |
| Height [h] | 29.7 mm |
| Length [l] | 21 mm |
| Installed height | 26 mm |
| Solder pin length [P] | 3.7 mm |
| Pin dimensions | 0.7 x 0.7 mm |
| PCB design | |
| Hole diameter | 1.1 mm |
| Air clearances and creepage distances | |
| Insulating material group | I |
| Rated insulation voltage (III/3) | 250 V |
| Rated surge voltage (III/3) | 4 kV |
| Rated insulation voltage (III/2) | 400 V |
| Rated surge voltage (III/2) | 4 kV |
| Rated insulation voltage (II/2) | 630 V |
| Rated surge voltage (II/2) | 4 kV |
| Ambient conditions | |
| Ambient temperature (operation) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Ambient temperature (storage/transport) | -40 °C ... 70 °C |
| Relative humidity (storage/transport) | 30 % ... 70 % |
| Ambient temperature (assembly) | -5 °C ... 100 °C |
| Type of packaging | packed in cardboard |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 29.7 mm |
| Número de conexões elétricas (EF008252) | 42 |
| Número de níveis (EF002659) | 2 |
| Dimensão das conexões (EF006827) | 5 mm |
| Corrente nominal especificada In (EF008250) | 16 A |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 2.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Comprimento do pino (EF006825) | 3.7 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
