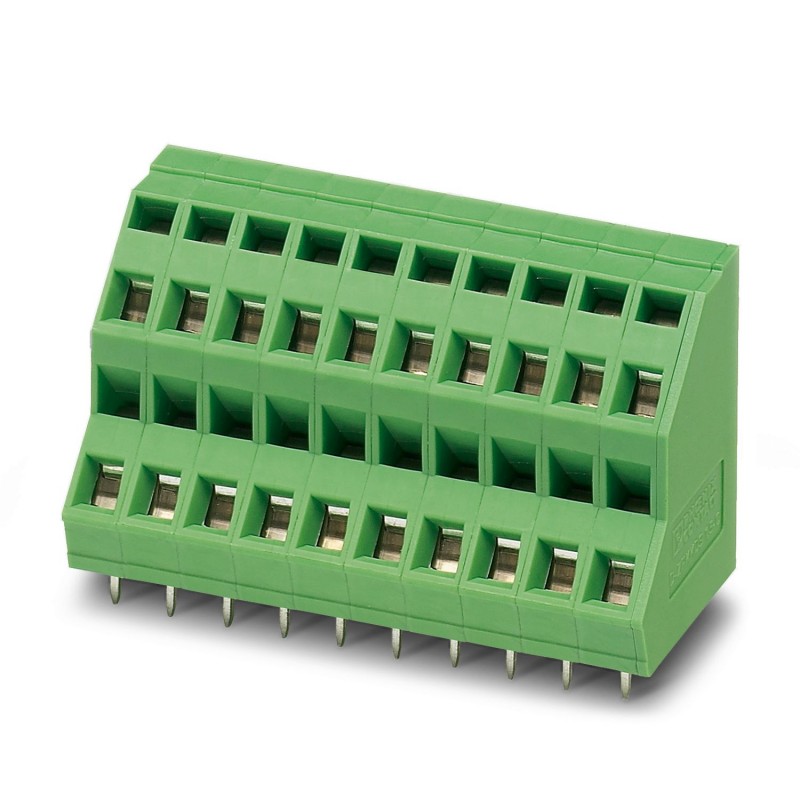

ZFKKDSA 1,5C-5,0-21 1716728 PHOENIX CONTACT PCB terminal block
ZFKKDSA 1,5C-5,0-21
1716728
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
PCB terminal block
Morsettiera per circuito stampato, corrente nominale: 16 A, tensione nominale (III/2): 400 V, sezione nominale: 1,5 mm², numero di potenziali: 42, numero di file: 2, numero di poli per fila: 21, famiglia di articoli: ZFKKDS(A) 1,5C, passo: 5 mm, tipo di collegamento: collegamento a molla, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 45 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,7 mm, numero di pin a saldare per potenziale: 1, tipo di imballaggio: in scatola
Morsetto circuito stampato, corrente nominale: 16 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 1,5 mm2, numero dei potenziali: 42, numero di file: 2, numero di poli per fila: 21, serie di prodotti: ZFKKDS(A) 1,5C, passo: 5 mm, tipo di connessione: Connessione a molla, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 45 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 3,7 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto circuito stampato |
| Famiglia di prodotti | ZFKKDS(A) 1,5C |
| Linea di prodotti | COMBICON Terminals S |
| Numero di poli | 21 |
| Passo | 5 mm |
| Numero collegamenti | 42 |
| Numero di file | 2 |
| Numero dei potenziali | 42 |
| Layout pin | Pinning lineare |
| Numero di pin di saldatura per potenziale | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 00 |
| Corrente nominale IN | 16 A |
| Tensione nominale UN | 400 V |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione di dimensionamento (II/2) | 630 V |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tecnologia di connessione | |
| Tipo | Morsetto per circuiti stampati componibile |
| Sezione nominale | 1,5 mm² |
| Connessione conduttori | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² |
| Lunghezza del tratto da spelare | 7 mm |
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Pinning lineare |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (10 - 16 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (10 - 16 µm Sn) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | verde (6021) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Dati sul materiale - elemento di azionamento | |
| Colore (Elemento di azionamento) | verde (6021) |
| Disegno quotato |  |
| Passo | 5 mm |
| Larghezza [w] | 106 mm |
| Altezza [h] | 29,7 mm |
| Lunghezza [l] | 21 mm |
| Altezza di installazione | 26 mm |
| Lunghezza codoli a saldare [P] | 3,7 mm |
| Dimensioni dei codoli | 0,7 x 0,7 mm |
| Design del circuito stampato | |
| Diametro foro | 1,1 mm |
| Distanze di isolamento in aria e superficiale | |
| Gruppo materiale isolante | I |
| Tensione di isolamento di nominale (III/3) | 250 V |
| Tensione impulsiva nominale (III/3) | 4 kV |
| Tensione di isolamento di nominale (III/2) | 400 V |
| Tensione impulsiva nominale (III/2) | 4 kV |
| Tensione di isolamento di nominale (II/2) | 630 V |
| Tensione impulsiva nominale (II/2) | 4 kV |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (A seconda della curva della portata di corrente/curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Confezione | confezionato nel cartone |
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 29.7 mm |
| numero di collegamenti elettrici (EF008252) | 42 |
| numero di piani (EF002659) | 2 |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 16 A |
| tensione nominale (EF000228) | 400 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 2.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.1 mm |
| lunghezza del pin (EF006825) | 3.7 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
