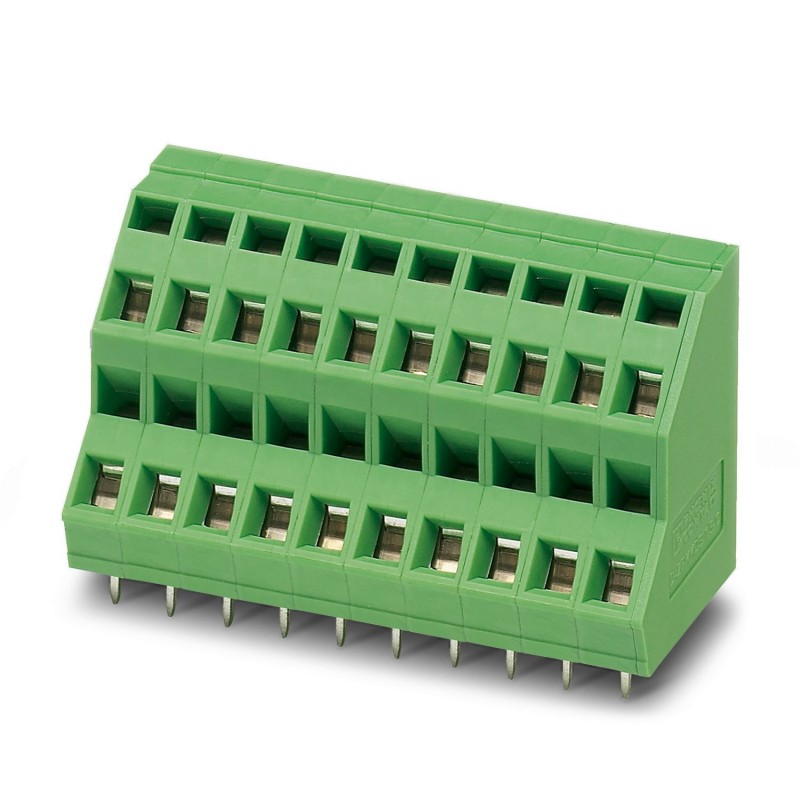

ZFKKDSA 1,5C-5,0-21 1716728 PHOENIX CONTACT Bornier PCB
ZFKKDSA 1,5C-5,0-21
1716728
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Bornier PCB
Bornier de carte de circuit imprimé, courant assigné : 16 A, tension nominale (III/2) : 400 V, section nominale : 1,5 mm², nombre de potentiels : 42, nombre de rangées : 2, nombre de pôles par rangée : 21, famille d’articles : ZFKKDS(A) 1,5C, pas : 5 mm, type de raccordement : Raccord à ressort, montage : soudure à l’onde, sens de raccordement du conducteur/circuit imprimé : 45 °, couleur : vert, Disposition des broches : Disposition linéaire des broches, Longueur des broches [P] : 3,7 mm, nombre de broches de soudure par potentiel : 1, Type d’emballage : en boîte
Bloc de bornes du PCB, courant nominal : 16 A, tension de dimensionnement (III/2) : 400 V, section transversale nominale : 1,5 mm2, nombre de potentiels : 42, nombre de rangées : 2, nombre de pôles par rangée : 21, série de produits : ZFKKDS(A) 1,5C, pas : 5 mm, type de connexion : Connexion à ressort, montage : soudure à ondes, direction de connexion conducteur/carte : 45°, Couleur : Verte, disposition des broches : Épinglage linéaire, Longueur de broche [P] : 3,7 mm, nombre de broches de soudure par potentiel : 1, type d’emballage : emballé en carton
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Bornier PCB, le courant nominal: 16 A, nom. tension: 400 V, pas: 5 mm, nombre de postes: 21, de la méthode de connexion: Ressort-cage de raccordement, montage: Vague de soudure, chef d'orchestre/PCB direction de connexion: 45 °, coloris: vert
Clé De Données Commerciales
| Orderkey | Million sept cent seize mille sept cent vingt huit |
|---|---|
| Unité d'emballage | Un |
| GTIN | 4055626458670 |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
Dimensions
| Longueur [ l ] | 21 mm |
|---|---|
| Hauteur | 5 mm |
| Hauteur | 26 mm |
| Hauteur [ h ] | 29.7 mm |
| Soudez les broches [P] | 3.7 mm |
| Diamètre du trou | 1.1 mm |
Général
| Une gamme d'articles | ZFKKDS(A) 1,5 C |
|---|---|
| Nominale de la section transversale | 1,5 mm2 |
| Soudez les broches de surface | |
| Nombre de postes | Vingt et un |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss
| eCl@ss 5.1 | Vingt sept million deux cent soixante et une mille cent |
|---|---|
| eCl@ss 6.0 | Vingt sept million deux cent soixante et une mille cent |
| eCl@ss 7.0 | Vingt sept million quatre cent quarante mille quatre cent un |
| eCl@ss 8.0 | Vingt sept million quatre cent quarante mille quatre cent un |
| eCl@ss 9.0 | Vingt sept million quatre cent quarante mille quatre cent un |
ETIM
| ETIM 5.0 | EC002643 |
|---|---|
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 29.7 mm |
| Nombre de raccordements électriques (EF008252) | 42 |
| Nombre d'étages (EF002659) | 2 |
| Dimension des raccordements (EF006827) | 5 mm |
| Courant assigné In (EF008250) | 16 A |
| Tension assignée (EF000228) | 400 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 2.5 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.1 mm |
| Longueur de la broche (EF006825) | 3.7 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
