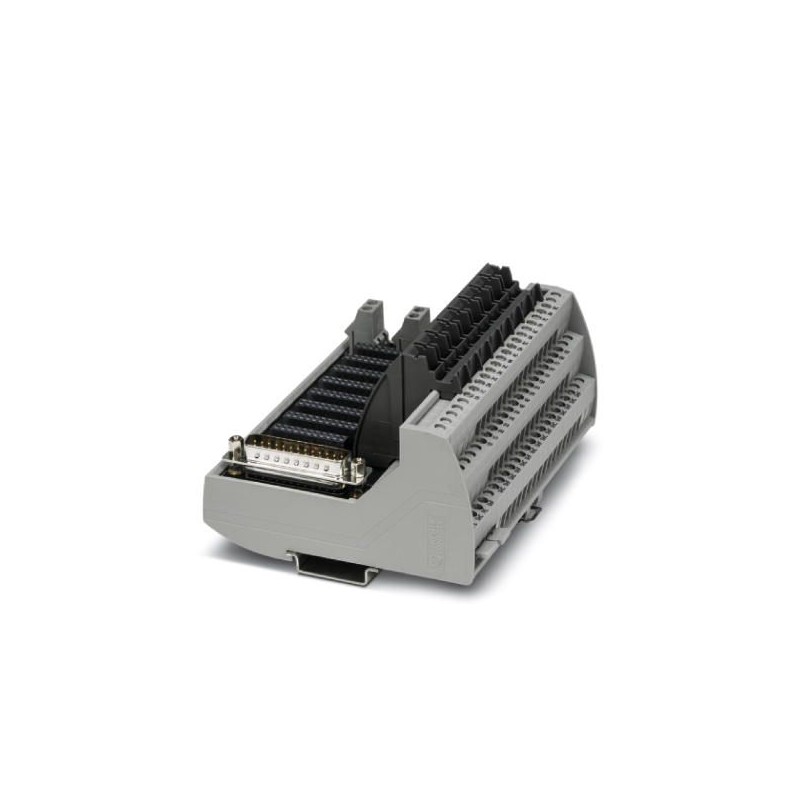

VIP/S/D25M/BASE 1-8/L/C/EX 2906595 PHOENIX CONTACT Módulo de base
VIP/S/D25M/BASE 1-8/L/C/EX
2906595
PHOENIX_CONTACT
Módulo de base
Elemento de base de E/S VIP de 8 canais para uso universal. Todas as conexões como tecnologia de conexão a parafuso. Usando o conector D-SUB 25, este módulo é compatível com pinos com o PLS da série Foxboro I/A.
Controladores industriais (PLC) > Módulo de transferência
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2906595 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 552 (C-5-2017) |
| GTIN | 4055626184609 |
| Peso por unidade (exclusive embalagem) | 396,400 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | US (Estados Unidos) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 75 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 75 °C |
Geral
| Tensão operacional máxima Umáx | 30 V DC (Terminais de campo) |
|---|---|
| Tensão operacional máxima | 30 V DC (Terminais de campo) |
| 230 V AC (Terminais de campo) | |
| 30 V DC (Borne A e B ) | |
| 30 V DC (Conector D-SUB 25) | |
| Corrente máx. admissível (por derivação) | 3 A (Sinal de campo) |
| 1 A (Contatos de controle) | |
| Máx. corrente admissível | 4 A (Borne A e B ) |
| Máx. corrente de pico admissível | 15 A (por módulo) |
| Indicação de estado | Não |
| Posição de montagem | opcional sobre trilho de fixação 35-mm conforme EN 60715 |
| Grau de proteção | IP20 |
Dados de conexão Conexão 1
| Denominação conexão | Nível de campo |
|---|---|
| Conexão conforme norma | IEC / EN |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
Dados de conexão Conexão 2
| Denominação conexão | Nível de controle |
|---|---|
| Tipo de conexão | D-SUB 25 |
| Torque de aperto | 0,3 Nm ... 0,34 Nm |
| Número de conexões | 1 |
| Número de pólos | 25 |
Dados técnicos de segurança
| Tensão de entrada Ui | 30 V (por canal) |
|---|---|
| Corrente de entrada Ii | 1 A (por canal) |
| Indutância Li | 0 mH |
| Capacidade Ci | 0 µF |
| ATEX | Sira 17ATEX4367X Ex II 3G Ex nA IIC T4 Gc; Ex II (3)G [Ex ic Gc] IIC; Ex II (3)D [Ex ic Dc] IIIC Ex II 3(3)G Ex nA [ic] IIC T4 Gc; Ex II (3)D [Ex ic Dc] IIIC Sira 18ATEX2007X Ex II 3(1)G Ex nA [ia Ga] IIC T4 Gc; Ex II (1)G [Ex ia Ga] IIC Ex II 3G (1)D Ex nA [ia IIIC Da] IIC T4 Gc; Ex II (1)D [Ex ia DA] IIIC |
| IECEx | IECEx SIR 17.0086X Ex nA IIC T4 Gc; Ex nA [ic] IIC T4 Gc; [Ex ic Gc] IIC; [Ex ic Dc] IIIC Ex nA [ia Ga] IIC T4 Gc; Ex nA [ic IIIC Dc] IIC T4 Gc; Ex nA [ia IIIC Da] IIC T4 Gc; [Ex ia Ga] IIC; [Ex ia Da] IIIC |
| FM | Nonincendive: Class I, Div. 2, Groups ABCD T4 Connection to Class I, II, III, Div. 2, Groups ABCDEFG Class I, Zone 2, AEx nA IIC T4 Gc Class I, Zone 2 with connection to Class I, Zone 2, AEx nA [ic Gc] IIC T4 Gc Class I, Zone 2 with connection to Class I, Zone 0, AEx nA [ia Ga] IIC T4 Gc Class I, Zone 2 with connection to Zone 22, AEx nA [ic IIIC Dc] IIC T4 Gc Class I, Zone 2 with connection to Zone 20, AEx nA [ia IIIC Da] IIC T4 Gc |
| UL, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, IIC T4 |
| CSA, EUA / Canadá | Nonincendive: Class I, Div. 2, Groups ABCD T4 Connection to Class I, II, III, Div. 2, Groups ABCDEFG Class I, Zone 2, (A)Ex nA IIC T4 Gc, Class I, Zone 2 Class I, Zone 2 with connection to Class I, Zone 2, (A)Ex nA [ic] IIC T4 Gc Class I, Zone 2 with connection to Class I, Zone 0, (A)Ex nA [ia Ga] IIC T4 Gc Class I, Zone 2 with connection to Zone 22, (A)Ex nA [ic IIIC Dc] IIC T4 Gc Class I, Zone 2 with connection to Zone 20, (A)Ex nA [ia IIIC Dc] IIC T4 Gc |
| Máxima tensão técnica de segurança Um | 253 V AC/DC (Bornes A, B e D-SUB 25) |
Normas e disposições
| Normas / Determinações | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Grau de impurezas | 2 |
| Categoria de sobretensão | II |
| Conformidade | ANSI/ISA 60079-0; 60079-11; 60079-15 |
| ANSI/IEC 60529 | |
| FM 3600; 3611; 3810 | |
| ATEX | Sira 17ATEX4367X Ex II 3G Ex nA IIC T4 Gc; Ex II (3)G [Ex ic Gc] IIC; Ex II (3)D [Ex ic Dc] IIIC Ex II 3(3)G Ex nA [ic] IIC T4 Gc; Ex II (3)D [Ex ic Dc] IIIC Sira 18ATEX2007X Ex II 3(1)G Ex nA [ia Ga] IIC T4 Gc; Ex II (1)G [Ex ia Ga] IIC Ex II 3G (1)D Ex nA [ia IIIC Da] IIC T4 Gc; Ex II (1)D [Ex ia DA] IIIC |
| IECEx | IECEx SIR 17.0086X Ex nA IIC T4 Gc; Ex nA [ic] IIC T4 Gc; [Ex ic Gc] IIC; [Ex ic Dc] IIIC Ex nA [ia Ga] IIC T4 Gc; Ex nA [ic IIIC Dc] IIC T4 Gc; Ex nA [ia IIIC Da] IIC T4 Gc; [Ex ia Ga] IIC; [Ex ia Da] IIIC |
| UL, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, IIC T4 |
| CSA, EUA / Canadá | Nonincendive: Class I, Div. 2, Groups ABCD T4 Connection to Class I, II, III, Div. 2, Groups ABCDEFG Class I, Zone 2, (A)Ex nA IIC T4 Gc, Class I, Zone 2 Class I, Zone 2 with connection to Class I, Zone 2, (A)Ex nA [ic] IIC T4 Gc Class I, Zone 2 with connection to Class I, Zone 0, (A)Ex nA [ia Ga] IIC T4 Gc Class I, Zone 2 with connection to Zone 22, (A)Ex nA [ic IIIC Dc] IIC T4 Gc Class I, Zone 2 with connection to Zone 20, (A)Ex nA [ia IIIC Dc] IIC T4 Gc |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250313eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Característica | Valor |
|---|---|
| Tipo de conexão elétrica, do lado do campo (EF005525) | Ligação com parafuso |
| Tipo de conexão elétrica, lado do controlo (EF008549) | D-Sub |
| Número de polos (EF001391) | 25 |
| Corrente nominal especificada (EF000227) | 4 A |
| Profundidade (EF000049) | 72.2 mm |
| Largura (EF000008) | 123.1 mm |
| Altura (EF000040) | 102.7 mm |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
