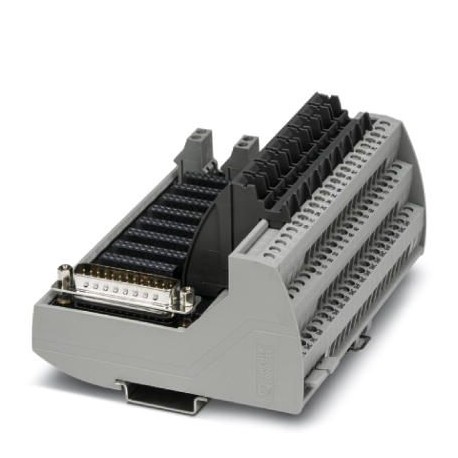

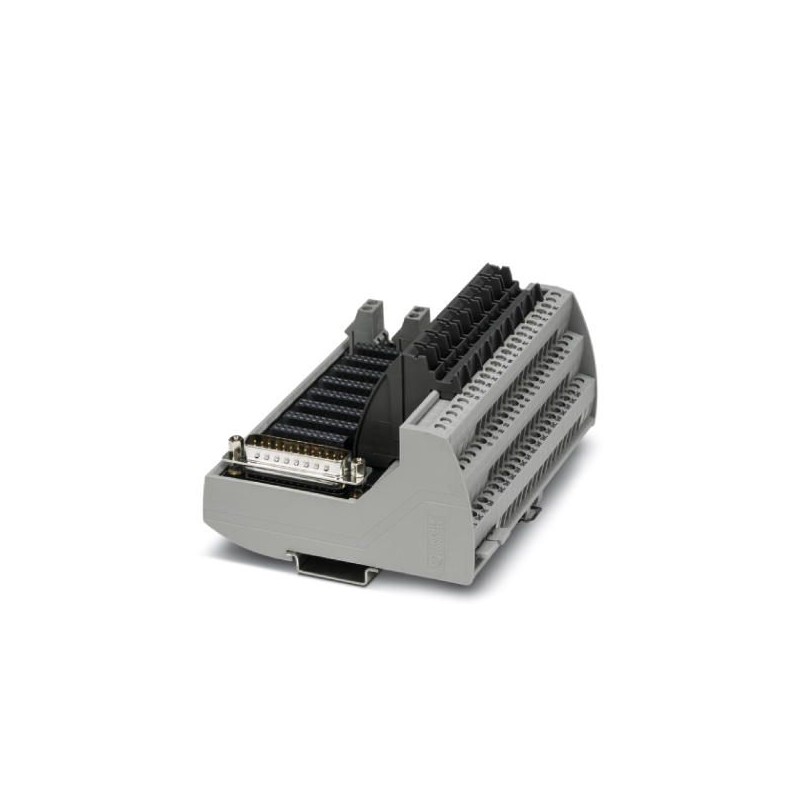

VIP/S/D25M/BASE 1-8/L/C/EX 2906595 PHOENIX CONTACT Elemento de base Marshalling E/S VIP de 8 canales para us..
VIP/S/D25M/BASE 1-8/L/C/EX
2906595
PHOENIX_CONTACT
Elemento de base Marshalling E/S VIP de 8 canales para uso universal. Todas las conexiones como tecnología de conexión por tornillo. Mediante el conector D-SUB 25, este módulo es compatible en cuanto a pines con el PLS del Foxboro serie I/A.
Controladores industriales (PLC) > Módulo de transferencia
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2906595 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK8112 - |
| Página del catálogo | Página 552 (C_5_2017) |
| EAN | 4055626184609 |
| Peso por unidad (sin incluir el embalaje) | 396,400 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | US (Estados Unidos) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 75 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 75 °C |
Generalidades
| Tensión de servicio máxima Umáx. | 30 V DC (Bornes de campo) |
|---|---|
| Tensión de servicio máxima | 30 V DC (Bornes de campo) |
| 230 V AC (Bornes de campo) | |
| 30 V DC (Borne A y B ) | |
| 30 V DC (Conector D-SUB 25) | |
| Corriente máx. admisible (por derivación) | 3 A (Señal de campo) |
| 1 A (Contactos de mando) | |
| Corriente máx. admisible | 4 A (Borne A y B ) |
| Corriente suma máx. admisible | 15 A (por módulo) |
| Indicación de estado | No |
| Posición para el montaje | Discrecionalmente sobre carril de 35 mm según EN 60715 |
| Índice de protección | IP20 |
Datos de conexión, conex. 1
| Denominación Conexión | Nivel de campo |
|---|---|
| Conexión según norma | IEC / EN |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Datos de conexión, conex. 2
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | D-SUB 25 |
| Par de apriete | 0,3 Nm ... 0,34 Nm |
| Número de conexiones | 1 |
| Número de polos | 25 |
Datos técnicos de seguridad
| Tensión de entrada Ui | 30 V (por canal) |
|---|---|
| Corriente de entrada Ii | 1 A (por canal) |
| Inductancia Li | 0 mH |
| Capacidad Ci | 0 µF |
| ATEX | Sira 17ATEX4367X Ex II 3G Ex nA IIC T4 Gc; Ex II (3)G [Ex ic Gc] IIC; Ex II (3)D [Ex ic Dc] IIIC Ex II 3(3)G Ex nA [ic] IIC T4 Gc; Ex II (3)D [Ex ic Dc] IIIC Sira 18ATEX2007X Ex II 3(1)G Ex nA [ia Ga] IIC T4 Gc; Ex II (1)G [Ex ia Ga] IIC Ex II 3G (1)D Ex nA [ia IIIC Da] IIC T4 Gc; Ex II (1)D [Ex ia DA] IIIC |
| IECEx | IECEx SIR 17.0086X Ex nA IIC T4 Gc; Ex nA [ic] IIC T4 Gc; [Ex ic Gc] IIC; [Ex ic Dc] IIIC Ex nA [ia Ga] IIC T4 Gc; Ex nA [ic IIIC Dc] IIC T4 Gc; Ex nA [ia IIIC Da] IIC T4 Gc; [Ex ia Ga] IIC; [Ex ia Da] IIIC |
| FM | Nonincendive: Class I, Div. 2, Groups ABCD T4 Connection to Class I, II, III, Div. 2, Groups ABCDEFG Class I, Zone 2, AEx nA IIC T4 Gc Class I, Zone 2 with connection to Class I, Zone 2, AEx nA [ic Gc] IIC T4 Gc Class I, Zone 2 with connection to Class I, Zone 0, AEx nA [ia Ga] IIC T4 Gc Class I, Zone 2 with connection to Zone 22, AEx nA [ic IIIC Dc] IIC T4 Gc Class I, Zone 2 with connection to Zone 20, AEx nA [ia IIIC Da] IIC T4 Gc |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, IIC T4 |
| CSA EE.UU. / Canadá | Nonincendive: Class I, Div. 2, Groups ABCD T4 Connection to Class I, II, III, Div. 2, Groups ABCDEFG Class I, Zone 2, (A)Ex nA IIC T4 Gc, Class I, Zone 2 Class I, Zone 2 with connection to Class I, Zone 2, (A)Ex nA [ic] IIC T4 Gc Class I, Zone 2 with connection to Class I, Zone 0, (A)Ex nA [ia Ga] IIC T4 Gc Class I, Zone 2 with connection to Zone 22, (A)Ex nA [ic IIIC Dc] IIC T4 Gc Class I, Zone 2 with connection to Zone 20, (A)Ex nA [ia IIIC Dc] IIC T4 Gc |
| Tensión máxima en materia de seguridad Um | 253 V AC/DC (Bornes A y B y D-SUB 25) |
Normas y especificaciones
| Normas/especificaciones | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
| Conformidad | ANSI/ISA 60079-0; 60079-11; 60079-15 |
| ANSI/IEC 60529 | |
| FM 3600; 3611; 3810 | |
| ATEX | Sira 17ATEX4367X Ex II 3G Ex nA IIC T4 Gc; Ex II (3)G [Ex ic Gc] IIC; Ex II (3)D [Ex ic Dc] IIIC Ex II 3(3)G Ex nA [ic] IIC T4 Gc; Ex II (3)D [Ex ic Dc] IIIC Sira 18ATEX2007X Ex II 3(1)G Ex nA [ia Ga] IIC T4 Gc; Ex II (1)G [Ex ia Ga] IIC Ex II 3G (1)D Ex nA [ia IIIC Da] IIC T4 Gc; Ex II (1)D [Ex ia DA] IIIC |
| IECEx | IECEx SIR 17.0086X Ex nA IIC T4 Gc; Ex nA [ic] IIC T4 Gc; [Ex ic Gc] IIC; [Ex ic Dc] IIIC Ex nA [ia Ga] IIC T4 Gc; Ex nA [ic IIIC Dc] IIC T4 Gc; Ex nA [ia IIIC Da] IIC T4 Gc; [Ex ia Ga] IIC; [Ex ia Da] IIIC |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, IIC T4 |
| CSA EE.UU. / Canadá | Nonincendive: Class I, Div. 2, Groups ABCD T4 Connection to Class I, II, III, Div. 2, Groups ABCDEFG Class I, Zone 2, (A)Ex nA IIC T4 Gc, Class I, Zone 2 Class I, Zone 2 with connection to Class I, Zone 2, (A)Ex nA [ic] IIC T4 Gc Class I, Zone 2 with connection to Class I, Zone 0, (A)Ex nA [ia Ga] IIC T4 Gc Class I, Zone 2 with connection to Zone 22, (A)Ex nA [ic IIIC Dc] IIC T4 Gc Class I, Zone 2 with connection to Zone 20, (A)Ex nA [ia IIIC Dc] IIC T4 Gc |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250313eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Característica | Valor |
|---|---|
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Conexión roscada |
| Ejecución de la conexión eléctrica, control lateral (EF008549) | D-Sub |
| Número de polos (EF001391) | 25 |
| Corriente nominal (EF000227) | 4 A |
| Profundidad (EF000049) | 72.2 mm |
| Anchura (EF000008) | 123.1 mm |
| Altura (EF000040) | 102.7 mm |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
