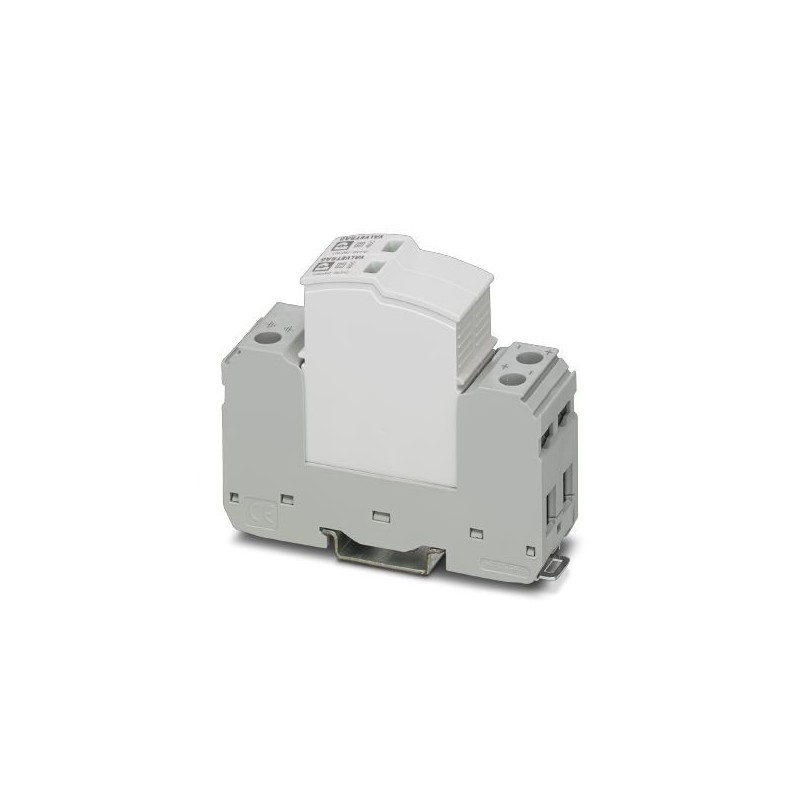

VAL-SEC-T2-2+0-48DC-FM 2907865 PHOENIX CONTACT Protetor contra sobretensão tipo 2
VAL-SEC-T2-2+0-48DC-FM
2907865
PHOENIX_CONTACT
Protetor contra sobretensão tipo 2
Dispositivo de proteção contra surtos plug-in, de acordo com o Tipo 2/Classe II, para fontes de corrente CC com característica de serviço linear, com contato de indicação remota.
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para fonte de energia/alimentação
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2907865 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 50 (C-4-2017) |
| GTIN | 4055626244587 |
| Peso por unidade (exclusive embalagem) | 206,600 GRM |
| Número do imposto alfandegário | 85363030 |
| País de origem | DE (Alemanha) |
Medidas
| Altura | 97,9 mm |
|---|---|
| Largura | 25,4 mm |
| Profundidade | 74,5 mm (incl. trilho de fixação de 7,5 mm) |
| Unidade de divisão | 1,4 TE |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 6000 m (amsl (acima do nível do mar)) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 30g (Semi-seno / 11 ms / 3x X, Y, Z) |
| Vibração (funcionamento) | 5g (10 ... 500 Hz/2,5 h/X, Y, Z) |
Geral
| Tipo de proteção de acordo com IEC | II |
|---|---|
| T2 | |
| Tipos EN | T2 |
| Sistema de alimentação de corrente IEC | DC |
| Circuitos de proteção | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Tipo de montagem | Montagem do trilho de fixação |
| Cor | cinza claro RAL 7035 |
| cinza A RAL 7042 | |
| Material caixa | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Grau de impurezas | 2 |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Formato | Módulo para trilho de fixação plugável em dois lados |
| Número de pólos | 2 |
| Sinalização de proteção contra surtos com defeito | óptico, contato de transmissão remota |
Circuito de proteção
| Tensão nominal UN | 48 V DC ... 60 V DC |
|---|---|
| Máxima tensão contínua UC | 75 V DC |
| Corrente de carga nominal IL | 40 A (Biconnect M4, terminal de cabo em forquilha 6 mm²) |
| 63 A (Terminal tubular TWIN 2x 10 mm²) | |
| Corrente do condutor de proteção IPE | ≤ 50 µA DC |
| Corrente de pico nominal In(8/20)µs | 20 kA |
| Pico de corrente de descarga máx. Imáx.(8/20) µs | 40 kA |
| Corrente de teste contra raios (10/350) µs, carga | 2 As |
| Corrente de teste contra raios (10/350) µs, energia específica | 4 kJ/Ω |
| Corrente de teste contra raios (10/350) µs, valor de refração Iimp | 4 kA |
| Corrente de descarga Itotal(8/20) µs | 40 kA |
| Resistência a curto-circuito ISCCR | 0,2 kA (sem fusível) |
| 6 kA (com fusível de backup 20 A gG / B) | |
| Nível de proteção Up(DC+) - (DC-) | ≤ 0,9 kV |
| Nível de proteção Up(DC+/DC-) - PE | ≤ 0,5 kV |
| Reação TOV com UT | 87 V DC (5 s / withstand mode) |
| Tempo de resposta tA | ≤ 25 ns |
| Fusível de pré-proteção máximo com cabeamento de passagem V | 20 A (gG/B com ISCCR> 200 A) |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 20 A (gG/B com ISCCR> 200 A) |
Indicação/mensagem remota
| Função de comutação | Inversor |
|---|---|
| Tensão operacional | 5 V AC ... 250 V AC (Altitude ≤ 2000 m acima do nível médio do mar) |
| 5 V AC ... 150 V AC (Altitude > 2000 m acima do nível médio do mar) | |
| 125 V DC (200 mA DC) | |
| Corrente de operação | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Tipo de conexão | Conexão de encaixe/conexão a parafuso através de COMBICON |
| Rosca | M2 |
| Torque de aperto | 0,25 Nm |
| Comprimento de isolamento | 7 mm |
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Rosca | M5 |
| Torque de aperto | 4,5 Nm |
| Comprimento de isolamento | 16 mm |
| Bitola do condutor, flexível | 2,5 mm² ... 16 mm² |
| Bitola do condutor, fixa | 2,5 mm² ... 25 mm² |
| Bitola do condutor AWG | 12 ... 4 |
| Tipo de conexão | Terminal elétrico formato forquilha |
| Bitola do condutor, flexível | 1,5 mm² ... 6 mm² |
Especificações UL
| Tipo SPD | 1 |
|---|---|
| Tensão nominal | 60 V DC |
| Circuitos de proteção | (DC+) - (DC-) |
| (DC+) - G | |
| (DC-) - G | |
| Sistema de distribuição de energia | DC |
| Proteção de tensão nominal VPR (DC+) - (DC-) | 800 V |
| Proteção de tensão nominal VPR (DC+) - G | 400 V |
| Proteção de tensão nominal VPR (DC-) - G | 400 V |
| Corrente nominal de descarga In | 20 kA |
| Resistência a curto-circuito (SCCR) | 50 kA |
Indicação UL/sinalização remota
| Tensão operacional | 125 V AC |
|---|---|
| Corrente de operação | 1 A AC |
| Torque de aperto | 4 lbf-in. |
| Bitola do condutor AWG | 30 ... 14 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Esquema de ligação DC (EF009926) | Sim |
| Esquema de ligação TI (EF009927) | Não |
| Esquema de ligação TN (EF009928) | Não |
| Esquema de ligação TN-C (EF009929) | Não |
| Esquema de ligação TN-C-S (EF009933) | Não |
| Esquema de ligação TN-S (EF009930) | Não |
| Esquema de ligação TT (EF009931) | Não |
| Configuração de outro esquema de ligação (EF009932) | Não |
| Tensão máxima contínua AC (EF004198) | 75 V |
| Máxima tensão DC contínua (EF004777) | 75 V |
| Tamanho do fusível (EF002566) | Outro |
| Secção do condutor rígido máx. (mono/multi filamento) (EF008827) | 25 mm² |
| Secção flexível do condutor máx. (fio fino) (EF008828) | 16 mm² |
| Com contato de sinalização remota (EF000422) | Sim |
| Sinalização no nível do dispositivo (EF004241) | Ótico |
| Ensaio de categoria tipo 2 (EF004230) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
