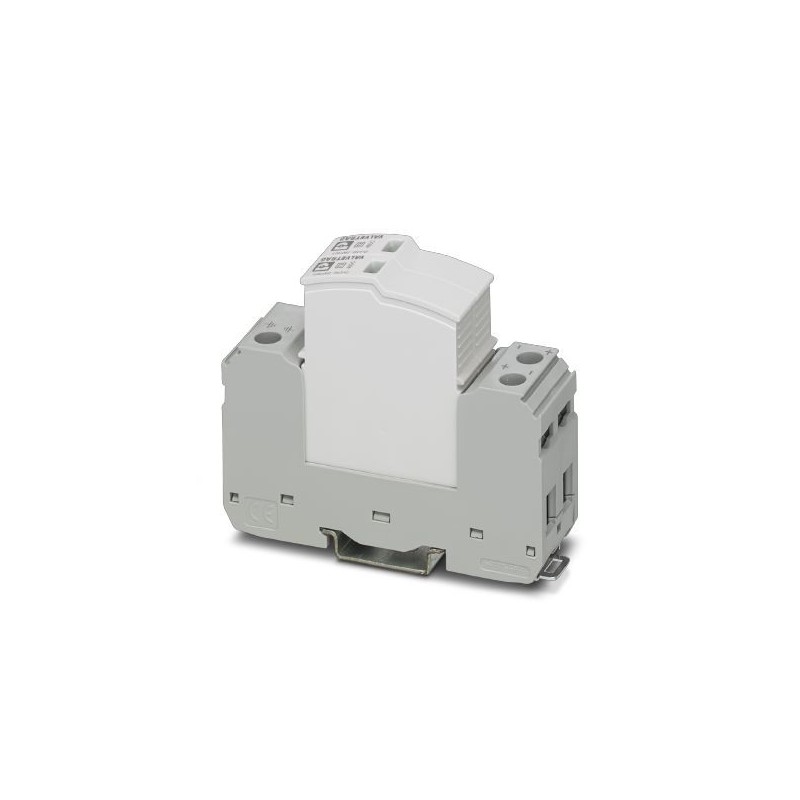

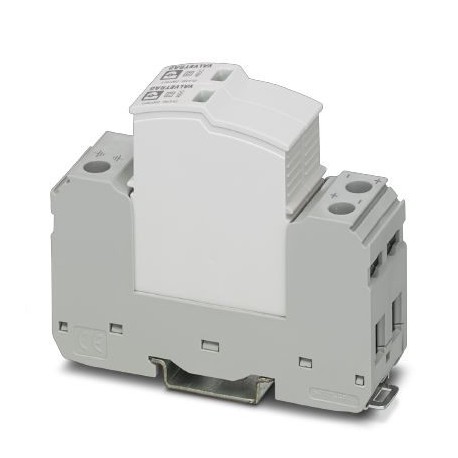

VAL-SEC-T2-2+0-48DC-FM 2907865 PHOENIX CONTACT Scaricatori di sovratensioni tipo 2
VAL-SEC-T2-2+0-48DC-FM
2907865
PHOENIX_CONTACT
Scaricatori di sovratensioni tipo 2
Dispositivo di protezione contro le sovratensioni a innesto, secondo Tipo 2/Classe II, per sorgenti di corrente continua con caratteristica di servizio lineare, con contatto di indicazione a distanza.
messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2907865 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1353 - |
| Pagina catalogo | Pagina 50 (C_4_2017) |
| GTIN | 4055626244587 |
| Peso per pezzo (confezione esclusa) | 206,600 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 97,9 mm |
|---|---|
| Larghezza | 25,4 mm |
| Profondità | 74,5 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 1,4 TE |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 6000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 30g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Generalità
| Classe di prova IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Sistema di alimentazione di corrente IEC | DC |
| Dispositivi di protezione | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Tipo di montaggio | Montaggio su guida |
| Colore | grigio luce RAL 7035 |
| grigio traffico A RAL 7042 | |
| Materiale custodia | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo guida bicomponente a innesto |
| N. poli | 2 |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
Circuito di protezione
| Tensione nominale UN | 48 V DC ... 60 V DC |
|---|---|
| Massima tensione permanente UC | 75 V DC |
| Corrente di carico nom. IL | 40 A (Capocorda a forcella Biconnect M4, 6 mm²) |
| 63 A (Capocorda TWIN 2x 10 mm²) | |
| Corrente conduttori di terra IPE | ≤ 50 µA DC |
| Corrente nominale dispersa In(8/20)µs | 20 kA |
| Max. corrente dispersa Imax(8/20) µs | 40 kA |
| Corrente atmosferica di prova (10/350) µs, carica | 2 As |
| Corrente atmosferica di prova (10/350) µs, energia specifica | 4 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 4 kA |
| Corrente dispersa Itotal(8/20) µs | 40 kA |
| Resistenza ai corto circuiti ISCCR | 0,2 kA (senza prefusibile) |
| 6 kA (con prefusibile 20 A gG / B) | |
| Livello di protezione Up(DC+) - (DC-) | ≤ 0,9 kV |
| Livello di protezione Up(DC+/DC-) - PE | ≤ 0,5 kV |
| Comportamento TOV con UT | 87 V DC (5 s / withstand mode) |
| Tempo di risposta tA | ≤ 25 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 20 A (gG/B con ISCCR> 200 A) |
| Prefusibile massimo per cablaggio standard | 20 A (gG/B con ISCCR> 200 A) |
Indicazione/segnalazione a distanza
| Funzione di inserzione | Contatti di scambio |
|---|---|
| Tensione di esercizio | 5 V AC ... 250 V AC (Altitudine ≤ 2000 m slm) |
| 5 V AC ... 150 V AC (Altitudine > 2000 m slm) | |
| 125 V DC (200 mA DC) | |
| Corrente d'esercizio | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Collegamento | Attacco a vite/ ad innesto mediante COMBICON |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M5 |
| Coppia di serraggio | 4,5 Nm |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 2,5 mm² ... 16 mm² |
| Sezione conduttore rigida | 2,5 mm² ... 25 mm² |
| Sezione conduttore AWG | 12 ... 4 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 6 mm² |
Specifiche UL
| Tipo SPD | 1 |
|---|---|
| Tensione nominale | 60 V DC |
| Dispositivi di protezione | (DC+) - (DC-) |
| (DC+) - G | |
| (DC-) - G | |
| Sistema di ripartizione dell'energia | DC |
| Protezione tensione nominale VPR (DC+) - (DC-) | 800 V |
| Protezione tensione nominale VPR (DC+) - G | 400 V |
| Protezione tensione nominale VPR (DC-) - G | 400 V |
| Corrente nominale dispersa In | 20 kA |
| Resistenza di corto circuito (SCCR) | 50 kA |
Indicazione UL/segnalazione a distanza
| Tensione di esercizio | 125 V AC |
|---|---|
| Corrente d'esercizio | 1 A AC |
| Coppia di serraggio | 4 lbf-in. |
| Sezione conduttore AWG | 30 ... 14 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | Sì |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | No |
| forma della rete TN-C (EF009929) | No |
| forma della rete TN-C-S (EF009933) | No |
| forma della rete TN-S (EF009930) | No |
| forma della rete TT (EF009931) | No |
| altre forme della rete (EF009932) | No |
| tensione permanente AC max. (EF004198) | 75 V |
| tensione permanente DC max. (EF004777) | 75 V |
| grandezza di costruzione (EF002566) | altro |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 25 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 16 mm² |
| con contatto telecomunicazioni (EF000422) | Sì |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 2 (EF004230) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
