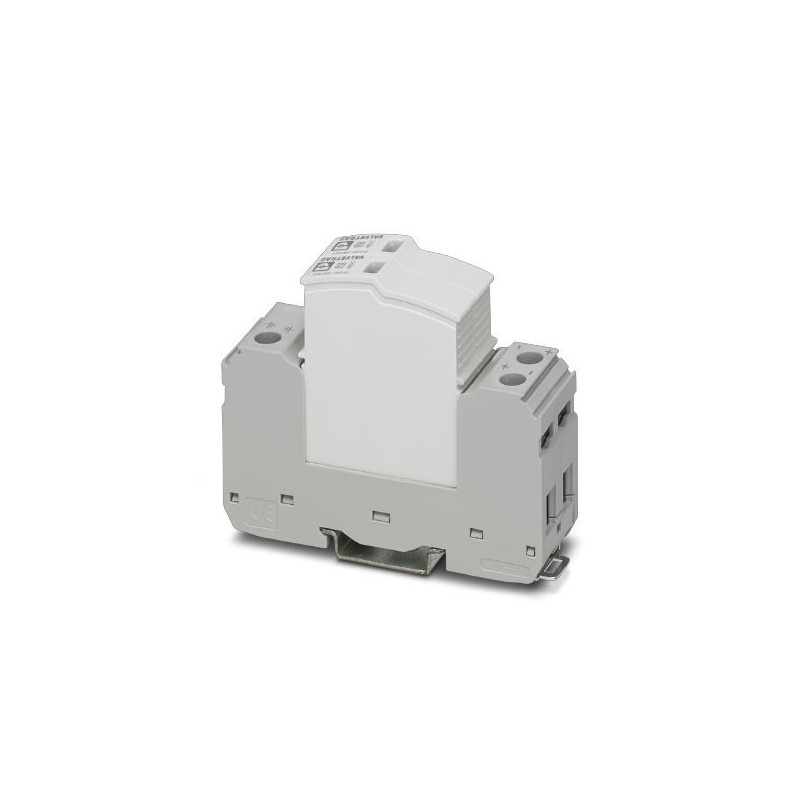

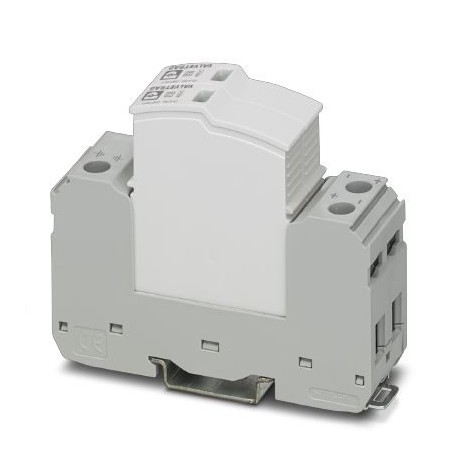

VAL-SEC-T2-2+0-48DC-FM 2907865 PHOENIX CONTACT Überspannungsableiter Typ 2
VAL-SEC-T2-2+0-48DC-FM
2907865
PHOENIX_CONTACT
Überspannungsableiter Typ 2
Steckbares Überspannungsschutzgerät, nach Typ 2/Klasse II, für Gleichstromquellen mit linearer Betriebskennlinie, mit Fernmeldekontakt.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2907865 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 50 (C-4-2017) |
| GTIN | 4055626244587 |
| Gewicht pro Stück (exklusive Verpackung) | 206,600 g |
| Gewicht pro Stück (inklusive Verpackung) | 207,900 g |
| Zolltarifnummer | 85363030 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 6000 m (amsl (über normal Null)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemein
| IEC-Prüfklasse | II |
|---|---|
| T2 | |
| EN Type | T2 |
| Stromversorgungssystem IEC | DC |
| Schutzpfade | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Montageart | Tragschienenmontage |
| Farbe | lichtgrau RAL 7035 |
| verkehrsgrau A RAL 7042 | |
| Material Gehäuse | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Verschmutzungsgrad | 2 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 2 |
| Meldung Überspannungsschutz defekt | optisch, Fernmeldekontakt |
Schutzschaltung
| Nennspannung UN | 48 V DC ... 60 V DC |
|---|---|
| Höchste Dauerspannung UC | 75 V DC |
| Nennlaststrom IL | 40 A (Biconnect M4 Gabelkabelschuh 6 mm²) |
| 63 A (TWIN-Aderendhülse 2x 10 mm²) | |
| Schutzleiterstrom IPE | ≤ 50 µA DC |
| Nennableitstoßstrom In(8/20) µs | 20 kA |
| Maximaler Ableitstoßstrom Imax(8/20) µs | 40 kA |
| Blitzprüfstrom (10/350) µs, Ladung | 2 As |
| Blitzprüfstrom (10/350) µs, spezifische Energie | 4 kJ/Ω |
| Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp | 4 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 40 kA |
| Kurzschlussfestigkeit ISCCR | 0,2 kA (ohne Vorsicherung) |
| 6 kA (bei Vorsicherung 20 A gG / B) | |
| Schutzpegel Up(DC+) - (DC-) | ≤ 0,9 kV |
| Schutzpegel Up(DC+/DC-) - PE | ≤ 0,5 kV |
| TOV-Verhalten bei UT | 87 V DC (5 s / withstand mode) |
| Ansprechzeit tA | ≤ 25 ns |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 20 A (gG / B bei ISCCR> 200 A) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 20 A (gG / B bei ISCCR> 200 A) |
Anzeige / Fernmeldung
| Schaltfunktion | Wechsler |
|---|---|
| Betriebsspannung | 5 V AC ... 250 V AC (Höhenlage ≤ 2000 m amsl) |
| 5 V AC ... 150 V AC (Höhenlage > 2000 m amsl) | |
| 125 V DC (200 mA DC) | |
| Betriebsstrom | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Anschlussart | Steck-/Schraubanschluss über COMBICON |
| Schraubengewinde | M2 |
| Anzugsdrehmoment | 0,25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 4,5 Nm |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 2,5 mm² ... 16 mm² |
| Leiterquerschnitt starr | 2,5 mm² ... 25 mm² |
| Leiterquerschnitt AWG | 12 ... 4 |
| Anschlussart | Gabelkabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm² ... 6 mm² |
UL Spezifikationen
| SPD Typ | 1 |
|---|---|
| Nennspannung | 60 V DC |
| Schutzpfade | (DC+) - (DC-) |
| (DC+) - G | |
| (DC-) - G | |
| Energieverteilungssystem | DC |
| Nennspannungsschutz VPR (DC+) - (DC-) | 800 V |
| Nennspannungsschutz VPR (DC+) - G | 400 V |
| Nennspannungsschutz VPR (DC-) - G | 400 V |
| Nennableitstoßstrom In | 20 kA |
| Kurzschlussfestigkeit (SCCR) | 50 kA |
UL Anzeige / Fernmeldung
| Betriebsspannung | 125 V AC |
|---|---|
| Betriebsstrom | 1 A AC |
| Anzugsdrehmoment | 4 lbf-in. |
| Leiterquerschnitt AWG | 30 ... 14 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Ja |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Nein |
| Netzform TN-C (EF009929) | Nein |
| Netzform TN-C-S (EF009933) | Nein |
| Netzform TN-S (EF009930) | Nein |
| Netzform TT (EF009931) | Nein |
| Netzform sonstige (EF009932) | Nein |
| Höchste Dauerspannung AC (EF004198) | 75 V |
| Höchste Dauerspannung DC (EF004777) | 75 V |
| Baugröße (EF002566) | sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 25 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 16 mm² |
| Mit Fernmeldekontakt (EF000422) | Ja |
| Signalisierung am Gerät (EF004241) | optisch |
| Prüfklasse Typ 2 (EF004230) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
