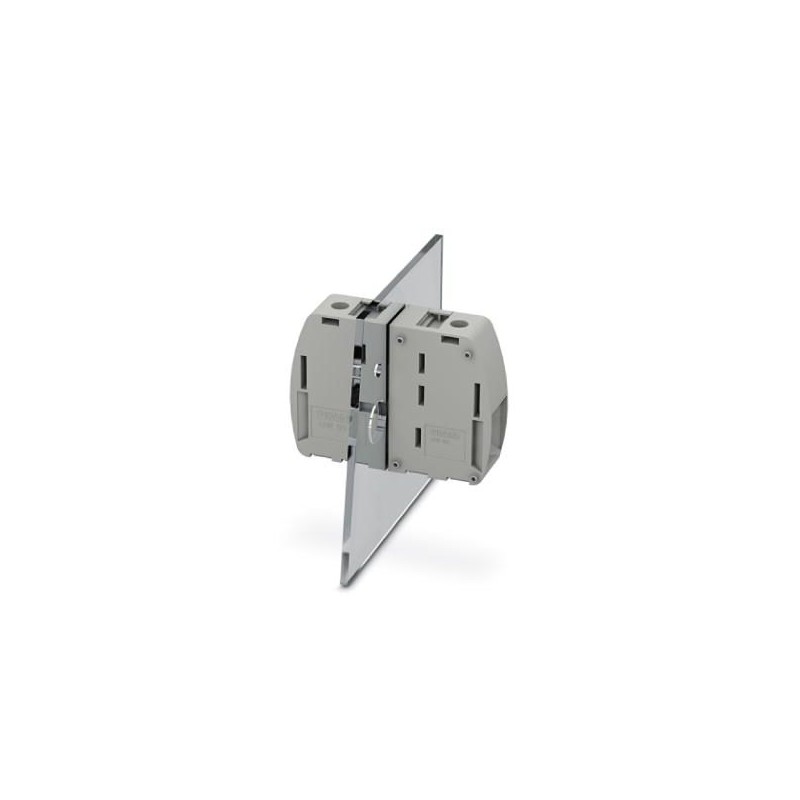

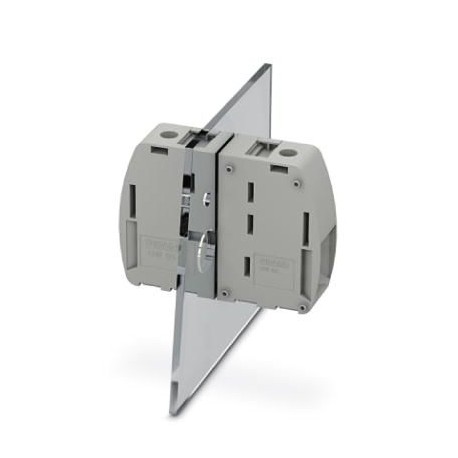

UW 95/S 1713223 PHOENIX CONTACT Borne de passagem
UW 95/S
1713223
PHOENIX_CONTACT
10
Borne de passagem
Régua de terminais de parede, tipo de ligação: Ligação roscada com cápsula de tração, Ligação roscada com cápsula de tração, número de pólos: 1, corrente de carga: 232 A, direção de ligação do condutor em relação à direção da ficha: 0°, largura: 25 mm
Blocos de terminais > Terminal de alimentação
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1713223 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| GTIN | 4055626308371 |
| Peso por unidade (exclusive embalagem) | 184,000 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | CN (China) |
Geral
| Nota | O funil de introdução de cabos não possui proteção contra toque. Jamais conecte ou desconecte o borne sob tensão. Devem ser tomadas precauções adequadas para garantir a proteção contra toque. |
|---|---|
| Número de conexões | 2 |
| Bitola nominal | 95 mm² |
| Cor | cinza |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Grupo de material isolante | I |
| Temperatura ambiente (funcionamento) | -40 °C (Dependendo da curva de capacidade de condução de corrente/curva de redução de carga) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Conexão conforme norma | IEC 60947-7-1 |
| Corrente nominal IN | 232 A |
| Corrente de carga máxima | 232 A |
| Tensão UN | 1000 V |
| Número de pólos | 1 |
Dados de conexão
| Lado de conexão | externo |
|---|---|
| Tipo de conexão | Conexão a parafuso |
| Perfil do condutor rígido mín. | 25 mm² |
| Perfil do condutor rígido máx. | 95 mm² |
| Bitola do condutor flexível mín. | 35 mm² |
| Bitola do condutor flexível máx. | 95 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 95 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 95 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 16 mm² |
| 2 condutores com o mesmo perfil rígido máx | 35 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 16 mm² |
| 2 condutores com o mesmo perfil flexível máx | 35 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 16 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 35 mm² |
| Comprimento de isolamento | 27 mm |
| Rosca | M8 |
| Torque mín. | 10 Nm |
| Binário de arranque máx. | 12 Nm |
| Lado de conexão | interno |
| Tipo de conexão | Conexão a parafuso |
| Perfil do condutor rígido mín. | 25 mm² |
| Perfil do condutor rígido máx. | 95 mm² |
| Bitola do condutor flexível mín. | 35 mm² |
| Bitola do condutor flexível máx. | 95 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 95 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 95 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 16 mm² |
| 2 condutores com o mesmo perfil rígido máx | 35 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 16 mm² |
| 2 condutores com o mesmo perfil flexível máx | 35 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 16 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 35 mm² |
| Comprimento de isolamento | 27 mm |
| Rosca | M8 |
| Torque mín. | 10 Nm |
| Binário de arranque máx. | 12 Nm |
Normas e disposições
| Conexão conforme norma | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
Classificações
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 35 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 25 mm² |
| Secção da ligação de cabo flexível (EF007343) | 16 mm² |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tipo de ligação elétrica 1 (EF002526) | Ligação com parafuso |
| Tipo de ligação elétrica 2 (EF002527) | Ligação com parafuso |
| Número de polos (EF001391) | 1 |
| Material do corpo isolante (EF007543) | Outro |
| Temperatura de operação (EF002393) | -40 °C |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Cor (EF000007) | Cinzento |
