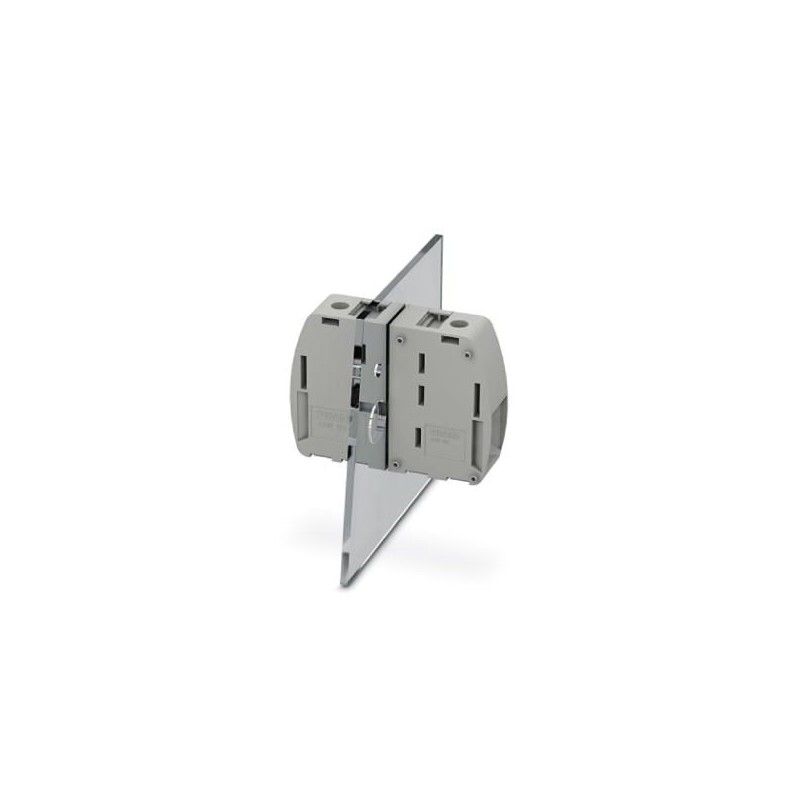

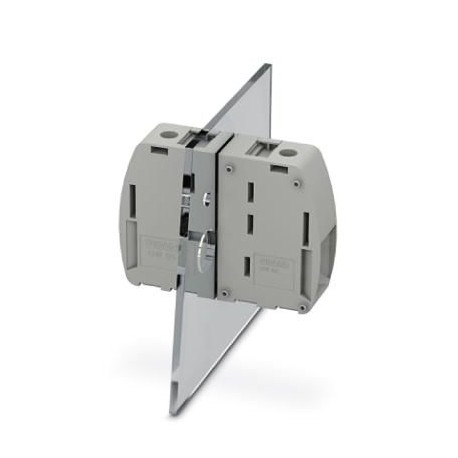

UW 95/S 1713223 PHOENIX CONTACT Borne de paso, tipo de conexión: Conexión por tornillo con cápsula de tracci..
UW 95/S
1713223
PHOENIX_CONTACT
10
Borne de paso, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por tornillo con cápsula de tracción, número de polos: 1, corriente de carga: 232 A, dirección de conexión del conductor con respecto a la dirección de enchufe: 0 °, anchura: 25 mm, color: gris
Bloques de terminales > Terminal de alimentación
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1713223 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | AABJDA - |
| Cantidad de pedido mínima | 10 pcs |
| EAN | 4055626308371 |
| Peso por unidad (sin incluir el embalaje) | 184,000 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | CN (China) |
Generalidades
| Observación | El embudo de guiado de cables no es seguro al contacto con los dedos. Nunca conecte o desconecte los bornes estando bajo tensión. Se deben tomar las medidas oportunas para garantizar la protección contra contactos accidentales. |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 95 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Temperatura ambiente (servicio) | -40 °C (En función de la curva de capacidad de carga de corriente/derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 232 A |
| Corriente de carga máxima | 232 A |
| Tensión nominal UN | 1000 V |
| Número de polos | 1 |
Datos de conexión
| Lado de conexión | fuera |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 25 mm² |
| Sección de conductor rígido máx. | 95 mm² |
| Sección de conductor flexible mín. | 35 mm² |
| Sección de conductor flexible máx. | 95 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 95 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 95 mm² |
| 2 conductores con la misma sección, rígidos mín. | 16 mm² |
| 2 conductores con la misma sección, rígidos máx. | 35 mm² |
| 2 conductores con la misma sección, flexibles mín. | 16 mm² |
| 2 conductores con la misma sección, flexibles máx. | 35 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 16 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 35 mm² |
| Longitud a desaislar | 27 mm |
| Rosca de tornillo | M8 |
| Par de apriete mín. | 10 Nm |
| Par de apriete máx. | 12 Nm |
| Lado de conexión | dentro |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 25 mm² |
| Sección de conductor rígido máx. | 95 mm² |
| Sección de conductor flexible mín. | 35 mm² |
| Sección de conductor flexible máx. | 95 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 95 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 95 mm² |
| 2 conductores con la misma sección, rígidos mín. | 16 mm² |
| 2 conductores con la misma sección, rígidos máx. | 35 mm² |
| 2 conductores con la misma sección, flexibles mín. | 16 mm² |
| 2 conductores con la misma sección, flexibles máx. | 35 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 16 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 35 mm² |
| Longitud a desaislar | 27 mm |
| Rosca de tornillo | M8 |
| Par de apriete mín. | 10 Nm |
| Par de apriete máx. | 12 Nm |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| Clase de combustibilidad según UL 94 | V0 |
Clasificaciones
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 35 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 25 mm² |
| Sección de conductor conectable sólido (EF007337) | 25 mm² |
| Sección de conductor conectable (EF007343) | 16 mm² |
| Tensión nominal (EF000228) | 1000 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de polos (EF001391) | 1 |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -40 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Color (EF000007) | Gris |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
