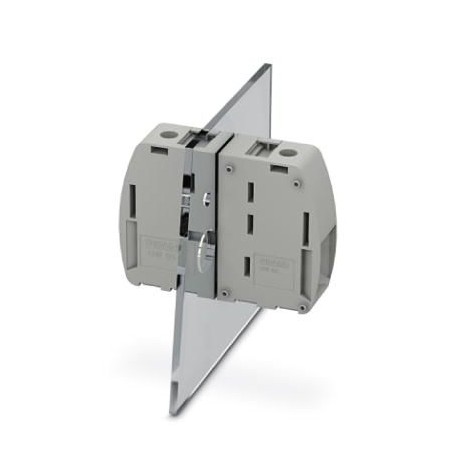

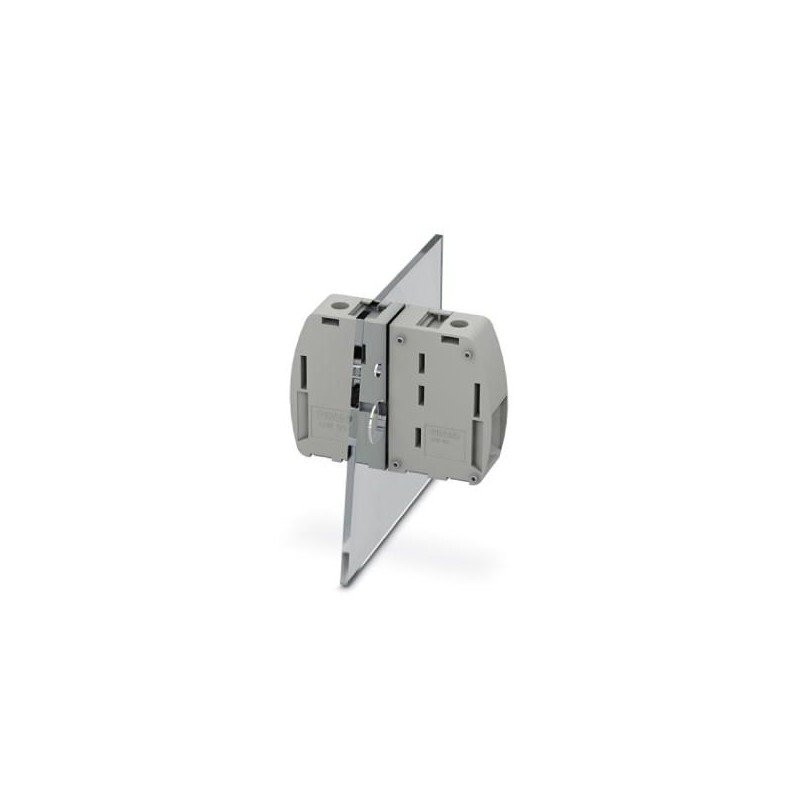

UW 95/S 1713223 PHOENIX CONTACT Bloc de jonction de traversée
UW 95/S
1713223
PHOENIX_CONTACT
10
Bloc de jonction de traversée
Bornier mural, type de raccordement : Raccord à vis avec capsule de traction, Raccord à vis avec capsule de traction, nombre de pôles : 1, courant de charge : 232 A, sens de raccordement du conducteur par rapport au sens de la prise : 0 °, largeur : 25 mm
Blocs de jonction > Borne traversante
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1713223 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| GTIN | 4055626308371 |
| Poids par pièce (hors emballage) | 0,184 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | Le cône d'introduction du câble n'est pas protégé contre les contacts fortuits avec les doigts. Ne jamais connecter, ni déconnecter le bloc de jonction s'il est sous tension. Prendre les mesures nécessaires pour garantir une protection contre les contacts accidentels. |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 95 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Température ambiante (fonctionnement) | -40 °C (En fonction de la courbe de capacité de courant / de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 232 A |
| Courant de charge maximal | 232 A |
| Tension nominale UN | 1000 V |
| Nombre de pôles | 1 |
Caractéristiques de raccordement
| Côté raccordement | extérieur |
|---|---|
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 25 mm² |
| Section de conducteur rigide max. | 95 mm² |
| Section de conducteur souple min. | 35 mm² |
| Section de conducteur souple max. | 95 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 25 mm² |
| 95 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 95 mm² |
| 2 conducteurs rigides de même section min. | 16 mm² |
| 2 conducteurs rigides de même section max. | 35 mm² |
| 2 conducteurs souples de même section min. | 16 mm² |
| 2 conducteurs souples de même section max. | 35 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 16 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 35 mm² |
| Longueur à dénuder | 27 mm |
| Filetage vis | M8 |
| Couple de serrage min. | 10 Nm |
| Couple de serrage max. | 12 Nm |
| Côté raccordement | intérieur |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 25 mm² |
| Section de conducteur rigide max. | 95 mm² |
| Section de conducteur souple min. | 35 mm² |
| Section de conducteur souple max. | 95 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 25 mm² |
| 95 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 95 mm² |
| 2 conducteurs rigides de même section min. | 16 mm² |
| 2 conducteurs rigides de même section max. | 35 mm² |
| 2 conducteurs souples de même section min. | 16 mm² |
| 2 conducteurs souples de même section max. | 35 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 16 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 35 mm² |
| Longueur à dénuder | 27 mm |
| Filetage vis | M8 |
| Couple de serrage min. | 10 Nm |
| Couple de serrage max. | 12 Nm |
Normes et spécifications
| Connexion selon la norme | CEI 60947-7-1 |
|---|---|
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Classifications
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 35 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 25 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 16 mm² |
| Tension assignée (EF000228) | 1000 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre de pôles (EF001391) | 1 |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -40 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Couleur (EF000007) | Gris |
